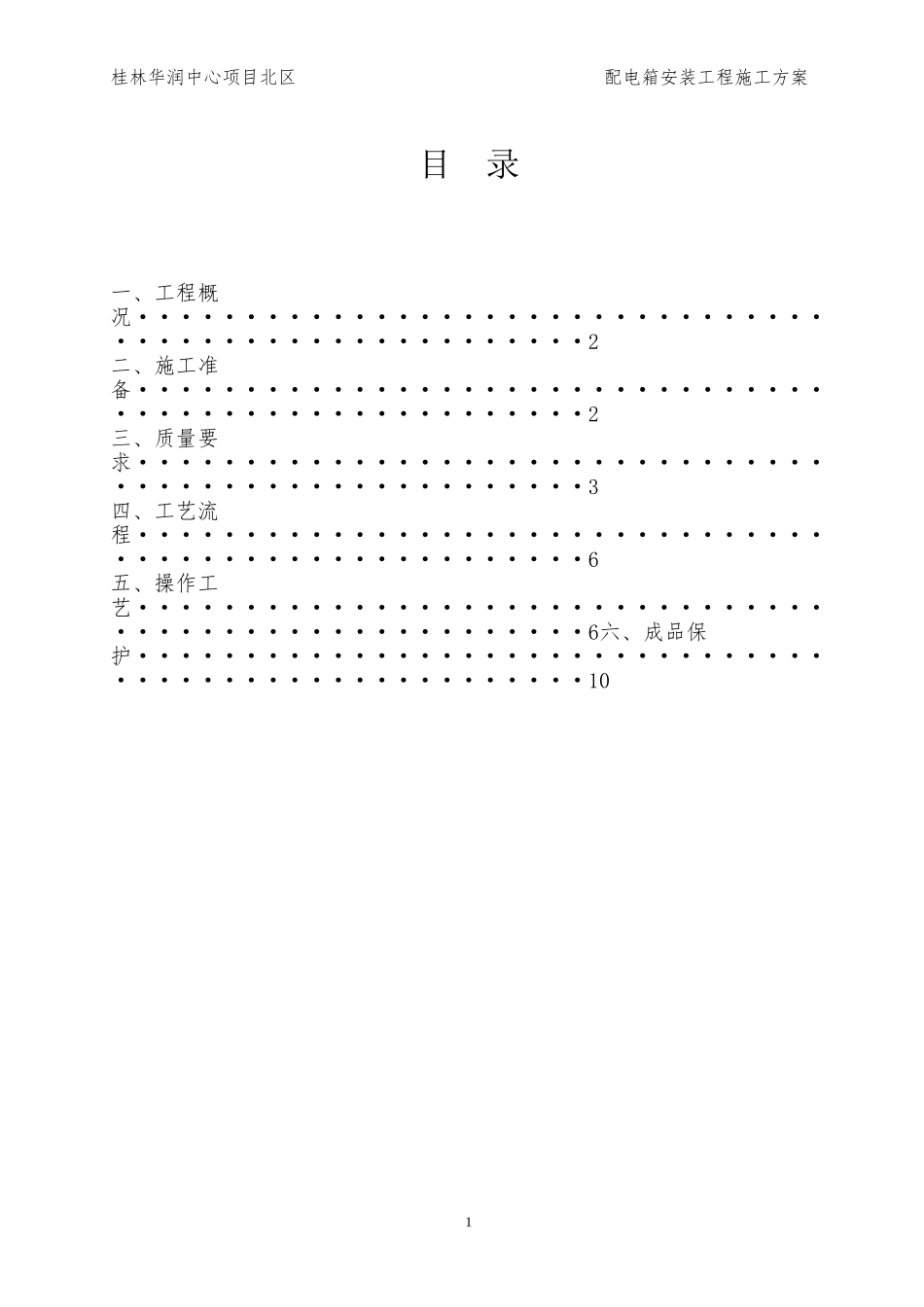

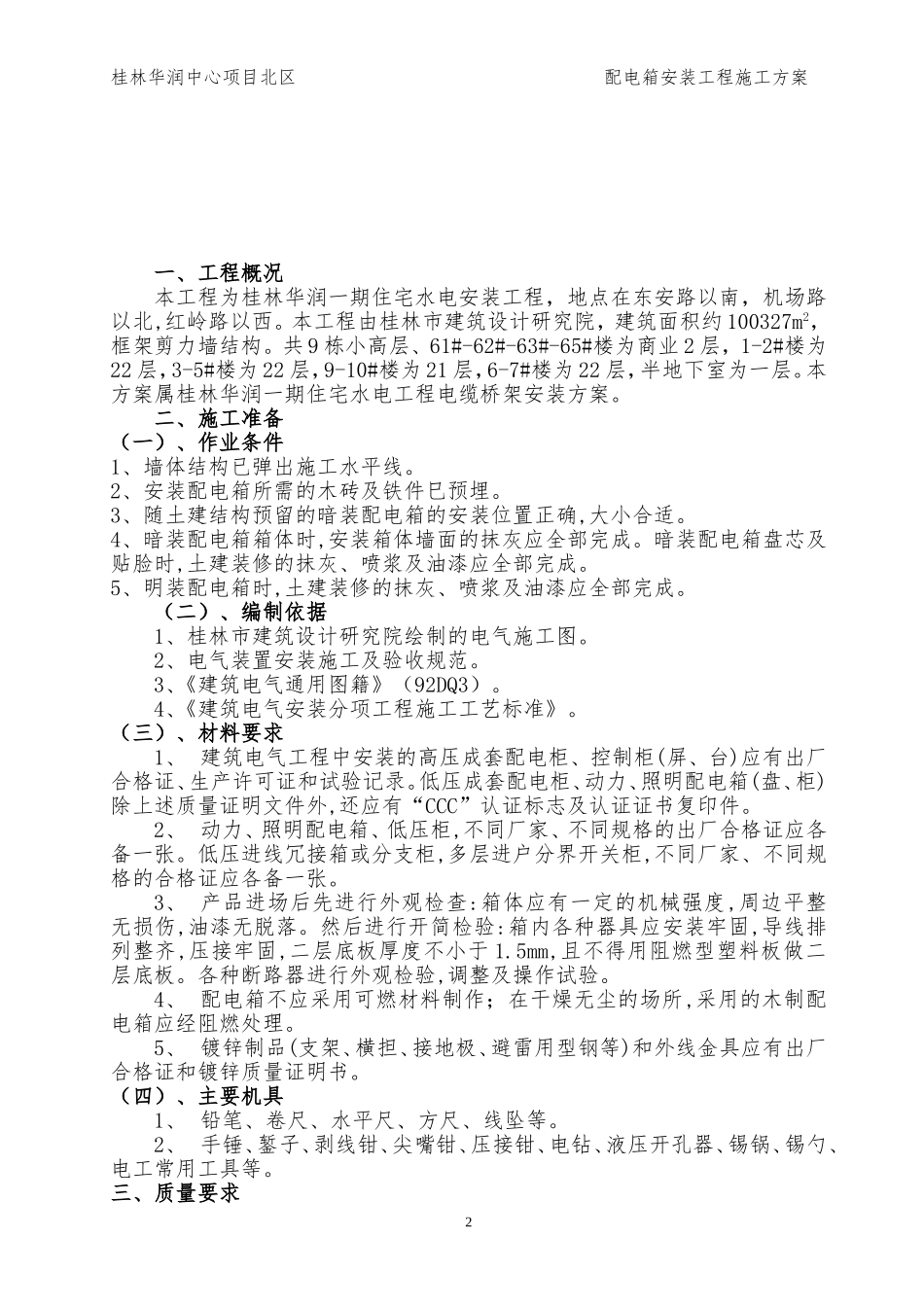

1桂林华润中心项目北区配电箱安装工程施工方案目录一、工程概况······················································2二、施工准备······················································2三、质量要求······················································3四、工艺流程······················································6五、操作工艺······················································6六、成品保护······················································102桂林华润中心项目北区配电箱安装工程施工方案一、工程概况本工程为桂林华润一期住宅水电安装工程，地点在东安路以南，机场路以北,红岭路以西。本工程由桂林市建筑设计研究院，建筑面积约100327m2，框架剪力墙结构。共9栋小高层、61#-62#-63#-65#楼为商业2层，1-2#楼为22层，3-5#楼为22层，9-10#楼为21层，6-7#楼为22层，半地下室为一层。本方案属桂林华润一期住宅水电工程电缆桥架安装方案。二、施工准备（一）、作业条件1、墙体结构已弹出施工水平线。2、安装配电箱所需的木砖及铁件巳预埋。3、随土建结构预留的暗装配电箱的安装位置正确,大小合适。4、暗装配电箱箱体时,安装箱体墙面的抹灰应全部完成。暗装配电箱盘芯及贴脸时,土建装修的抹灰、喷浆及油漆应全部完成。5、明装配电箱时,土建装修的抹灰、喷浆及油漆应全部完成。（二）、编制依据1、桂林市建筑设计研究院绘制的电气施工图。2、电气装置安装施工及验收规范。3、《建筑电气通用图籍》（92DQ3）。4、《建筑电气安装分项工程施工工艺标准》。（三）、材料要求1、建筑电气工程中安装的高压成套配电柜、控制柜(屏、台)应有出厂合格证、生产许可证和试验记录。低压成套配电柜、动力、照明配电箱(盘、柜)除上述质量证明文件外,还应有“CCC”认证标志及认证证书复印件。2、动力、照明配电箱、低压柜,不同厂家、不同规格的出厂合格证应各备一张。低压进线冗接箱或分支柜,多层进户分界开关柜,不同厂家、不同规格的合格证应各备一张。3、产品进场后先进行外观检查:箱体应有一定的机械强度,周边平整无损伤,油漆无脱落。然后进行开简检验:箱内各种器具应安装牢固,导线排列整齐,压接牢固,二层底板厚度不小于1.5mm,且不得用阻燃型塑料板做二层底板。各种断路器进行外观检验,调整及操作试验。4、配电箱不应采用可燃材料制作；在干燥无尘的场所,采用的木制配电箱应经阻燃处理。5、镀锌制品(支架、横担、接地极、避雷用型钢等)和外线金具应有出厂合格证和镀锌质量证明书。（四）、主要机具1、铅笔、卷尺、水平尺、方尺、线坠等。2、手锤、錾子、剥线钳、尖嘴钳、压接钳、电钻、液压开孔器、锡锅、锡勺、电工常用工具等。三、质量要求3桂林华润中心项目北区配电箱安装工程施工方案（一）、高压开关柜质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。项序项目允许偏差或允许值主控项目1金属框架的接地或接零第6.1.1条2手车抽出式柜的推拉和动、静触头检查第6.1.3条3成套配电柜的交接试验第6.1.4条4柜间线路绝缘电阻测试第6.1.6条5二次回路耐压试验第6.1.7条续表项序项目允许偏差或允许值一般项目1柜间或与基础型钢的连接第6.2.2条2柜间安装相互间接缝、成列盘面偏差检查第6.2.3条3柜内部检查试验第6.2.4条4柜间配线第6.2.6条5柜与其面板间可动部位的配线第6.2.7条6基础型钢安装允许偏差不直度（mm/m）≤1水平度（mm/全长）≤5不平行度（mm/全长）≤57柜、盘等垂直度允许偏差≤1.5‰（二）、低压成套柜(屏、台)质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。项序项目允许偏差或允许值主1金属框架的接地或接零第6.1.1条4桂林华润中心项目北区配电箱安装工程施工...
