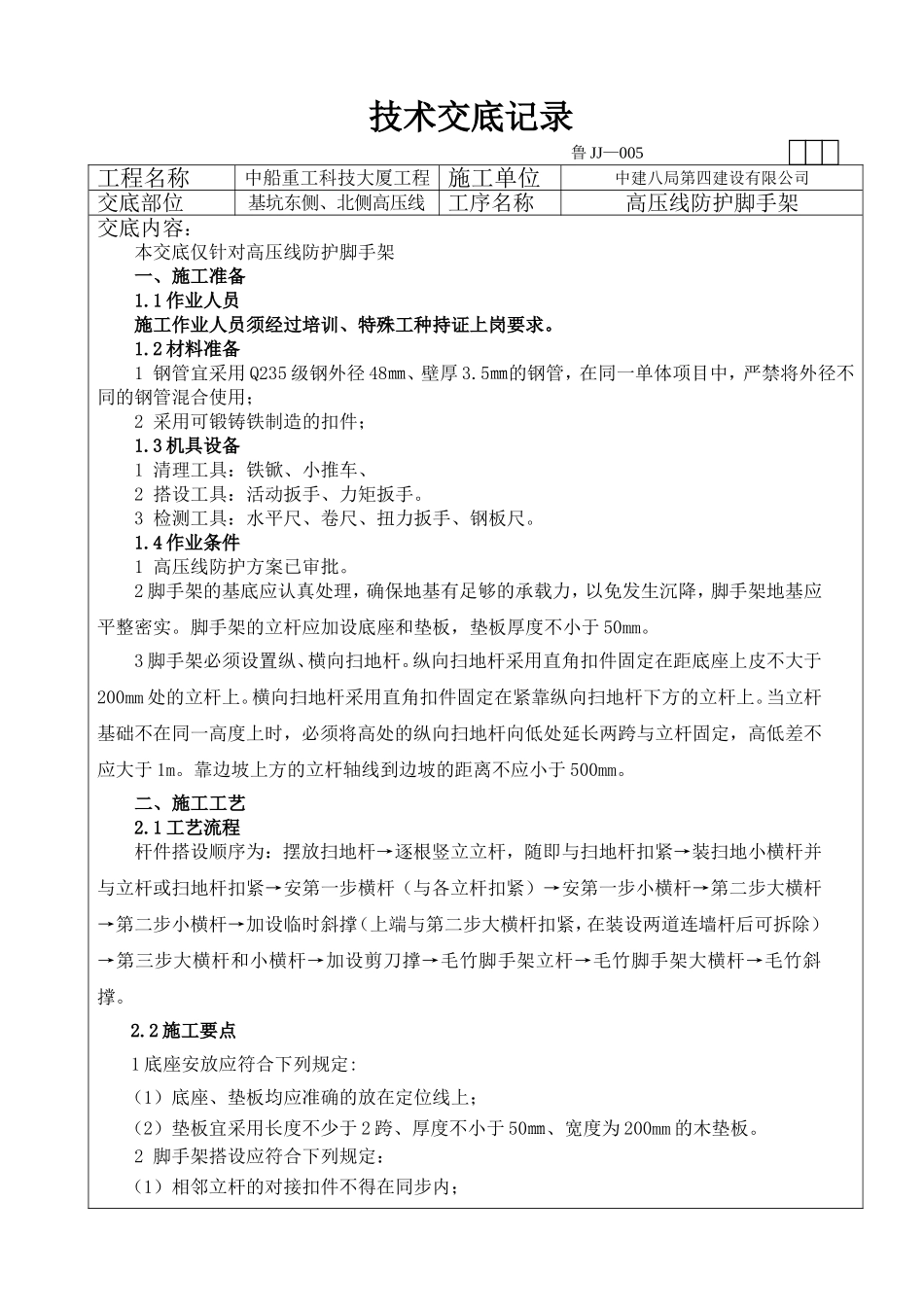

技术交底记录鲁JJ—005工程名称中船重工科技大厦工程施工单位中建八局第四建设有限公司交底部位基坑东侧、北侧高压线工序名称高压线防护脚手架交底内容：本交底仅针对高压线防护脚手架一、施工准备1.1作业人员施工作业人员须经过培训、特殊工种持证上岗要求。1.2材料准备1钢管宜采用Q235级钢外径48㎜、壁厚3.5㎜的钢管，在同一单体项目中，严禁将外径不同的钢管混合使用；2采用可锻铸铁制造的扣件；1.3机具设备1清理工具：铁锨、小推车、2搭设工具：活动扳手、力矩扳手。3检测工具：水平尺、卷尺、扭力扳手、钢板尺。1.4作业条件1高压线防护方案已审批。2脚手架的基底应认真处理，确保地基有足够的承载力，以免发生沉降，脚手架地基应平整密实。脚手架的立杆应加设底座和垫板，垫板厚度不小于50mm。3脚手架必须设置纵、横向扫地杆。纵向扫地杆采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。二、施工工艺2.1工艺流程杆件搭设顺序为：摆放扫地杆→逐根竖立立杆，随即与扫地杆扣紧→装扫地小横杆并与立杆或扫地杆扣紧→安第一步横杆（与各立杆扣紧）→安第一步小横杆→第二步大横杆→第二步小横杆→加设临时斜撑（上端与第二步大横杆扣紧，在装设两道连墙杆后可拆除）→第三步大横杆和小横杆→加设剪刀撑→毛竹脚手架立杆→毛竹脚手架大横杆→毛竹斜撑。2.2施工要点1底座安放应符合下列规定:（1）底座、垫板均应准确的放在定位线上；（2）垫板宜采用长度不少于2跨、厚度不小于50㎜、宽度为200mm的木垫板。2脚手架搭设应符合下列规定：（1）相邻立杆的对接扣件不得在同步内；（2）开始搭设立杆时，应每隔6跨设置一根抛撑，在确保脚手架搭设稳定后，方可拆除；（3）立杆搭设：立杆纵距为1.8米，步距1.8米，。脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。（4）大横杆①大横杆步距为1.8m，上下横杆的接长位置应错开布置在不同的立杆纵距中，与相近立杆的距离不大于纵距的三分之一。②同一排大横杆的水平偏差不大于该片脚手架总长度的1/300且不大于5cm。③相邻步架的大横杆应错开布置在立杆的里侧和外侧，以减少立杆偏心受载情况。（5）小横杆其贴近立杆布置，搭于大横杆之上，并用直角扣件扣紧，在相邻立杆之间需加设1根，在任何情况下均不得拆除贴近立杆的小横杆。靠近立杆的小横杆可紧固于立杆上。（6）剪刀撑①剪刀撑三步两跨，斜杆与地面夹角为45°～60°。沿脚手架两端及转角处，每片架子不少三道。剪刀撑的斜杆除两端用旋转扣件与脚手架的立杆或大横杆扣紧外，在其中间应增加2--4个扣结点。②将一根斜杆扣在立杆上，另一根斜杆扣在小横杆的伸出部分上，避免两根斜杆相交时把钢管别弯。斜杆两端扣件与立杆节点（即立杆与横杆的交点）的距离不大于20cm，最下面的斜杆与立杆的连接点离地面不宜大于50cm，以保证架子稳定性。（7）横向斜撑连接内外排立杆脚手架，外立杆或水平杆斜交呈之字形的斜杆，每四跨设一道，交叉搭设。（8）毛竹立杆毛竹与钢管搭接长1m，用8#铁丝绑扎三道。设两道毛竹大横杆，间距防护方案见附图，毛竹斜撑与钢管脚手架最上层大横杆夹角为45°～60°。毛竹脚手架斜撑长出搭接点至少10cm。搭设脚手架距高压线最短距离不小于1.7m。（9）钢丝斜拉北侧防护用双股8#铁丝做斜拉，一端固定在钢管脚手架上，一端固定在北侧墙体铁栅栏上（根据现场地形也可做地锚拉结），绑扎一定要结实，钢丝与水平面夹角不大于60°。（9）警示标志东侧防护架要悬挂警示标志，防止行人误伤。3脚手架的拆除拆除脚手架时必须严格遵守拆除顺序,由上而下,后绑应先拆,先绑应后拆,先拆毛竹斜撑、毛竹横杆、毛竹立杆、钢管脚手架、剪刀撑而后拆横杆、大横杆、立杆等,认真做到一步一清,一杆一清。所有斜立杆、隔...
