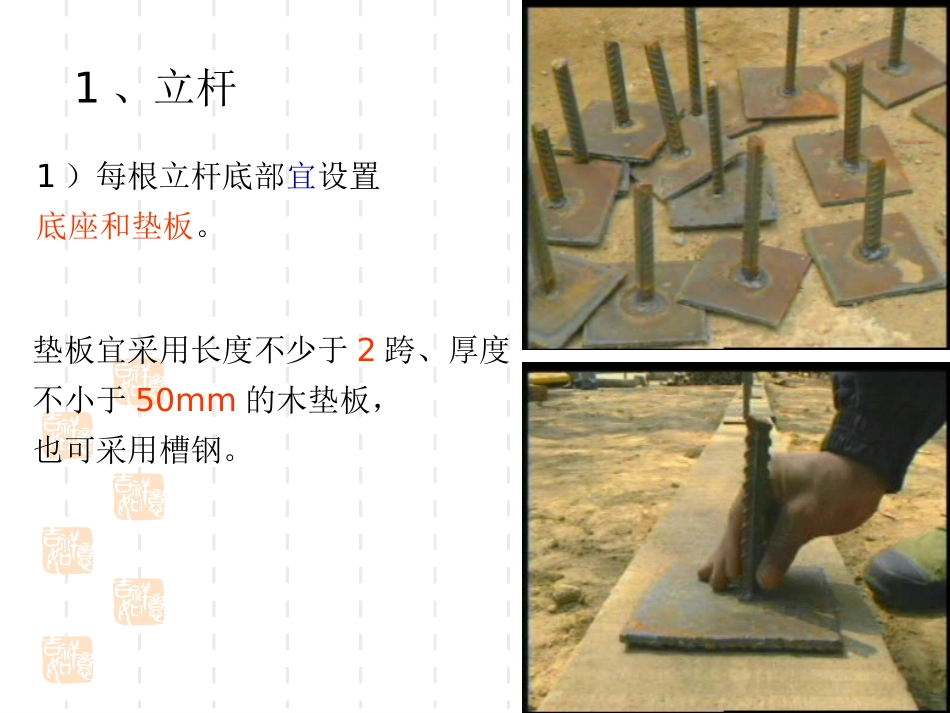

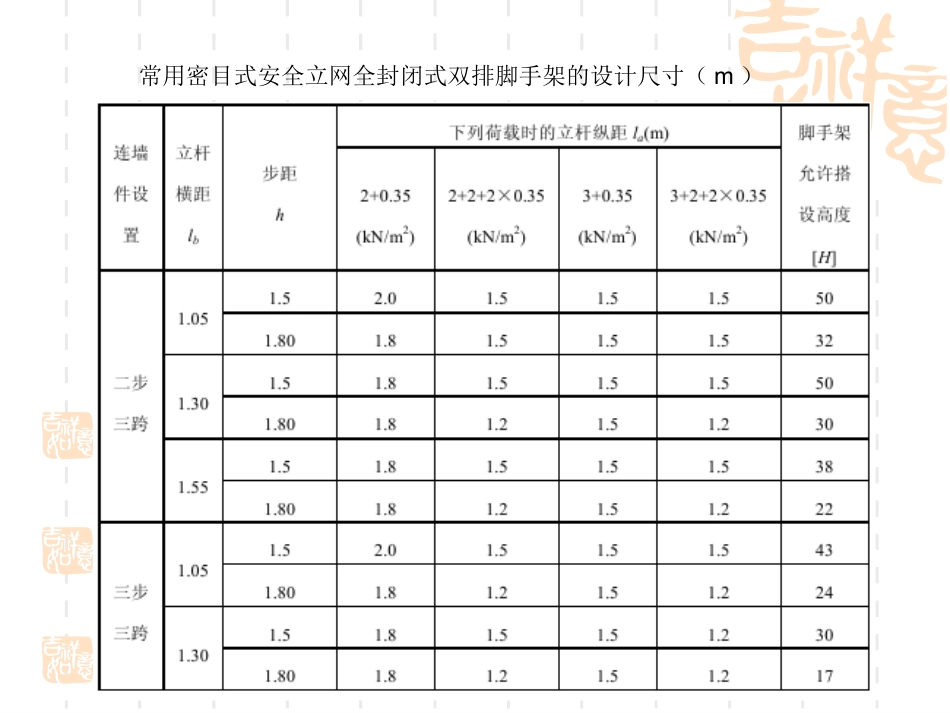

三、钢管扣件脚手架构造要求常用密目式安全立网全封闭式单排脚手架的设计尺寸（m）常用密目式安全立网全封闭式双排脚手架的设计尺寸（m）1、立杆1）每根立杆底部宜设置底座和垫板。垫板宜采用长度不少于2跨、厚度不小于50mm的木垫板，也可采用槽钢。2）脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距钢管底端不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。3）当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。3）立杆必须用连墙杆与建筑物可靠连接。单、双排脚手架底层步距均不应大于2m。4）立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。立杆上的对接扣件应交错布置；两根相邻立杆的接头不应设置在同步内；同步隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3。5）立杆顶端宜高出女儿墙上皮1m，高出檐口上皮1.5m。搭接长度不应小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm2、纵向水平杆1）纵向水平杆宜设置在立杆内侧，其长度不应小于3跨。2）纵向水平杆接长宜采用对接扣件连接，也可采用搭接。a、纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不应大于纵距的1/3b、搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。c、纵向水平杆在封闭型脚手架的同一步中，纵向水平杆应四周交圈，用直角扣件与内外角部立杆固定。3）当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm3、横向水平杆1）作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2；2）当使用冲压钢脚手板、木脚手板、竹串片脚手板时，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上；单排脚手架的横向水平杆的一端应用直角扣件固定在纵向水平杆上，另一端应插入墙内，插入长度不应小于180mm；4）主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。3）当使用竹笆脚手板时，双排脚手架的横向水平杆的两端，应用直角扣件固定在立杆上；单排脚手架的横向水平杆的一端，应用直角扣件固定在立杆上，另一端插入墙内，插入长度不应小于180mm。4、脚手板1）作业层脚手板应铺满、铺稳，离开墙面120～150mm。2）冲压钢脚手板、木脚手板、竹串片脚手板等，应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支撑，但应将脚手板两端与其可靠固定，严防倾翻。此三种脚手板的铺设可采用对接平铺，亦可采用搭接铺设。脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm。脚手板对接平铺时，接头处必须设置两根横向水平杆，脚手板外伸长应取130～150mm，两块脚手板外伸长度的和不应大于300mm；3）竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设，且应对接平铺，四个角应用直径不小于1.2mm的镀锌钢丝固定在纵向水平杆上。4）作业层端部脚手板探头长度应取150mm，其板的两端均应固定于支撑杆件上。5、连墙杆2）连墙杆的数量的设置应满足计算要求外，尚应符合下表规定：脚手架高度竖向间距（h）水平间距（la）每根连墙杆覆盖面积（㎡）双排≤50m3h3la≤40＞50m2h3la≤27单排≤24m3h3la≤40注：h——步距；la——纵距。1）脚手架连墙件设置的位置、数量应按专项施工方案确定。3）连墙杆的布置应符合下列规定：宜靠近主节点设置，偏离主节点的距离不应大于300mm。限制连墙件偏离主节点的最大距离300mm，是参考英国标准的规定。只有连墙件在...
