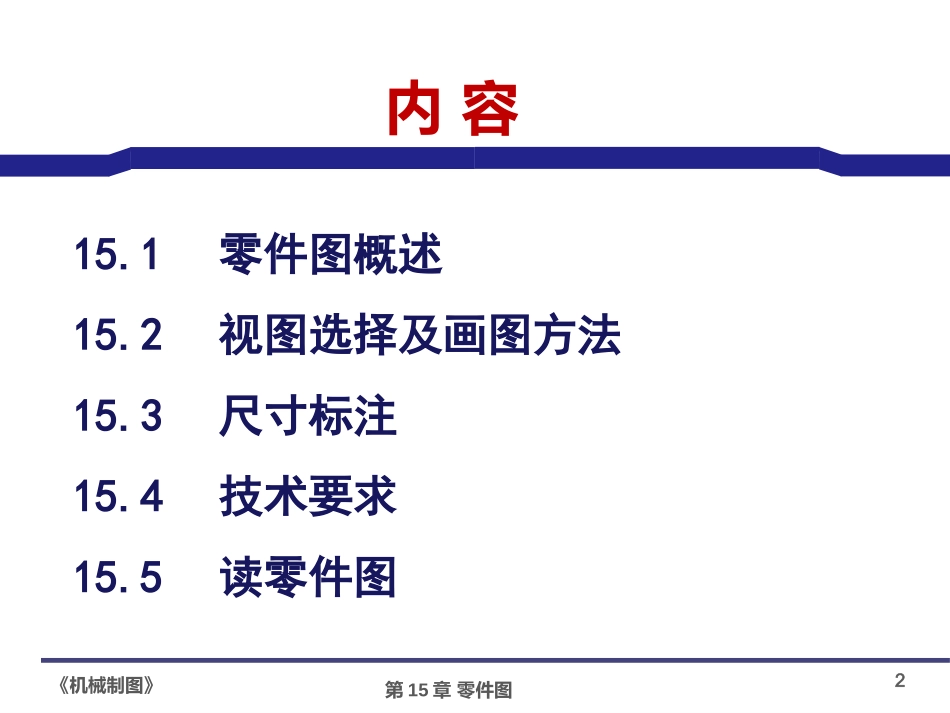

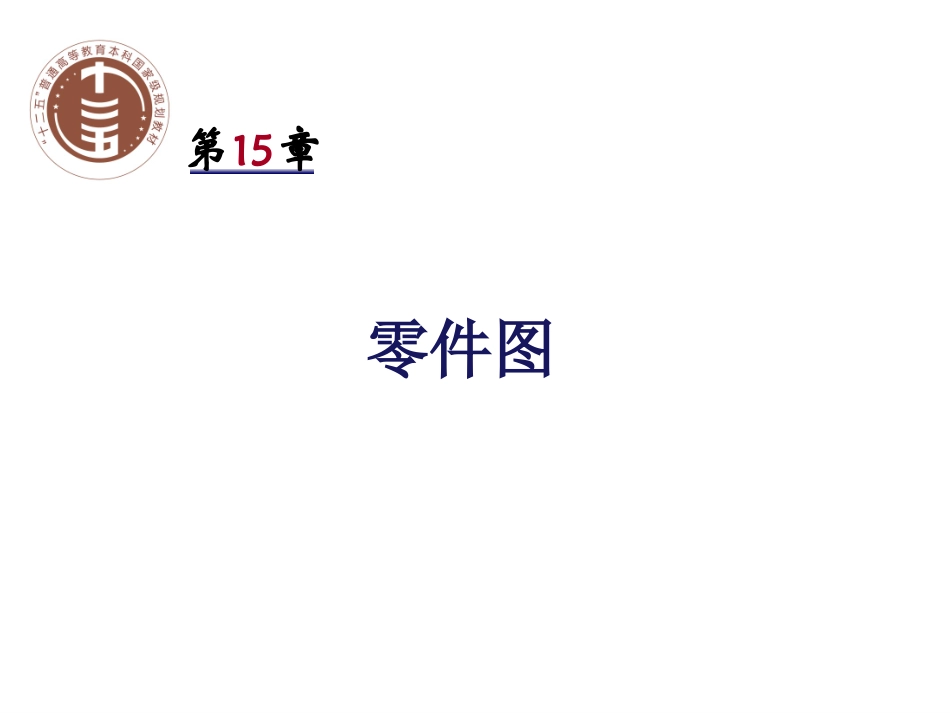

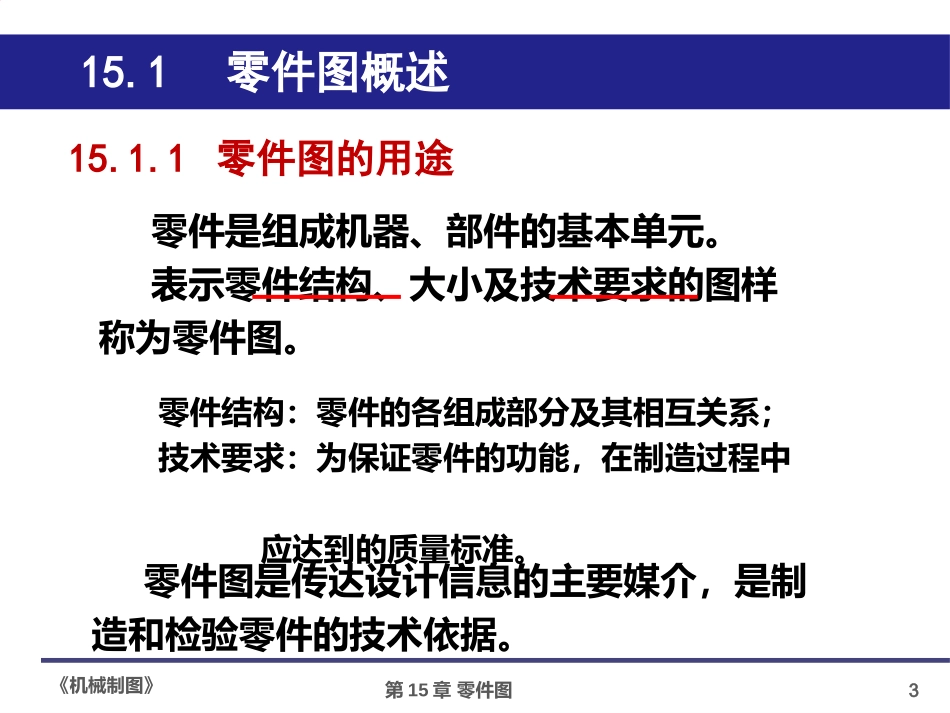

第章零件图15《机械制图》第15章零件图15.1零件图概述15.2视图选择及画图方法15.3尺寸标注15.4技术要求15.5读零件图内容2《机械制图》第15章零件图315.1零件图概述15.1.1零件图的用途零件图是传达设计信息的主要媒介，是制造和检验零件的技术依据。零件是组成机器、部件的基本单元。表示零件结构、大小及技术要求的图样称为零件图。零件结构：零件的各组成部分及其相互关系；技术要求：为保证零件的功能，在制造过程中应达到的质量标准。《机械制图》第15章零件图4轴承座15.1.2零件图的组成《机械制图》第15章零件图5一组视图包括视图、剖视图、断面图等，表达零件的结构形状主视图（局部剖视图）俯视图（A-A全剖视图）左视图（沿对称平面剖切的全剖视图）B向局部视图断面图《机械制图》第15章零件图6确定零件结构形状的大小及相对位置完整的尺寸《机械制图》第15章零件图7技术要求说明零件在制造和检验时应达到的质量标准，如表面粗糙度、尺寸公差、形状和位置公差、材料及热处理等尺寸公差表面粗糙度端面对于孔轴线的端面圆跳动误差孔轴线对于底面的平行度误差文字说明的技术要求《机械制图》第15章零件图8标题栏《机械制图》第15章零件图9零件图的内容一组视图表达零件的结构形状完整的尺寸确定零件各部分结构形状的大小和相对位置技术要求说明零件在制造和检验时应达到的质量标准标题栏说明零件的名称材料、数量以及必要的签署《机械制图》第15章零件图•了解零件图的作用和内容要点小结10《机械制图》第15章零件图11对零件图视图的要求：①正确②完全③清晰④便于绘图及标注尺寸——投影关系正确、图样画法符合国家标准规定；——零件的结构、形状表达完全、唯一确定；——图面清晰、整洁，便于看图；15.2.1零件图的视图选择恰当地选择视图，正确、完全、清晰地表达零件的形状结构，是学习《零件图》的一个主要内容。15.2视图选择及画图方法《机械制图》第15章零件图12•视图选择原则①应以反映零件信息量最大的那个视图作为主视图；②在满足要求的前提下，使视图（包括剖视图、断面图）的数量为最少，力求制图简便；③尽量避免使用虚线表达零件的结构；④避免不必要的细节重复。《机械制图》第15章零件图13•视图选择的步骤和方法①分析零件•功能分析－分析零件的功能、工作状态、定位方法。•结构分析－分析零件的结构：由哪些基本形体构成，相互关系如何？有哪些局部功能结构和工艺结构？•加工分析－分析零件的制造过程、加工方法、加工状态。《机械制图》第15章零件图14选择主视图时主要考虑以下两个问题•摆放位置•投射方向应符合零件的工作位置或加工位置（同时考虑形态稳定）。以能最明显、充分地反映零件结构形状特征的方向为投射方向。②选择主视图主视图是最重要的视图，表达零件时，应首先确定主视图，然后再确定其他视图。《机械制图》第15章零件图15轴类、盘类零件工作状态多样，但其主要加工过程在车床上进行，轴线均为水平放置。摆放方式按工作位置放置选择主视图实例分析按加工位置轴线水平放置选择主视图支架类、箱体类零件加工工序较多，一般按工作位置放置。——应符合零件的工作位置或加工位置（同时考虑形态稳定）。《机械制图》第15章零件图16轴类、盘类零件投射方向注意综合分析比较，选取能充分反映零件结构形状特征的方向为投射方向以垂直于轴线方向为投射方向支架类、箱体类零件——以能最明显、充分地反映零件结构形状特征的方向为投射方向。不佳佳《机械制图》第15章零件图17主视图画法表达外形——根据零件的功能、结构形状特征选择图样画法，最大限度地反映零件的信息。取沿轴线剖切的全视图表达轴孔、螺栓孔取沿对称平面剖切的全视图表达内部结构《机械制图》第15章零件图18•在满足要求的前提下，使视图（视图、剖视图、断面图）的数量为最少，力求制图简便。③选择其他视图•首先分析主体结构是否表达完全，并应采用基本视图表达之，优先选择俯视图、左视图。选择其他视图时应注意的问题主视图确定后，应逐一分析、检查仍未表达清楚的部分，选择其他视图和图样画法完全表达之。•再分析次要结构，选择适宜的表达方法。《机械制图》第15章...
