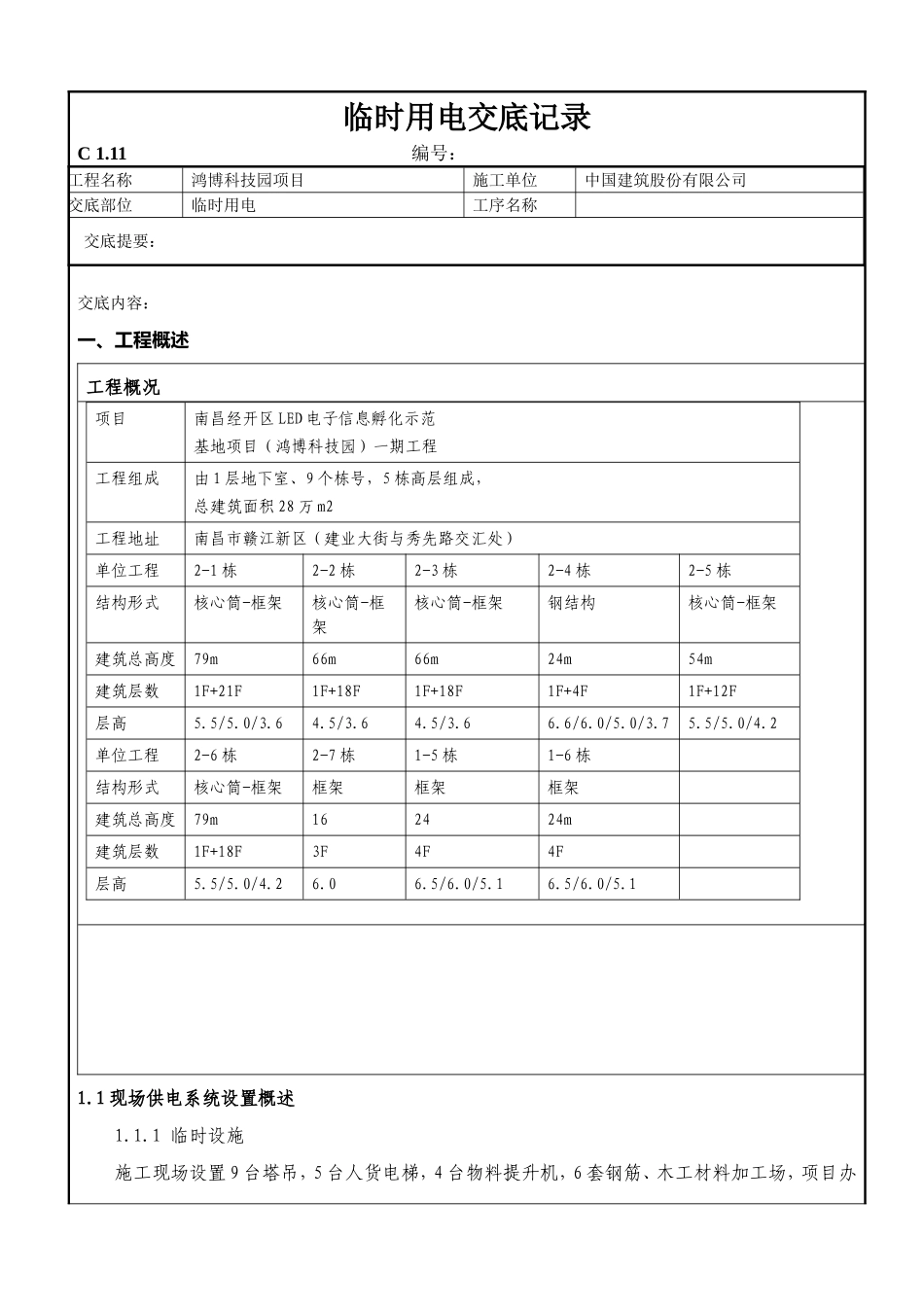

临时用电交底记录C1.11编号：工程名称鸿博科技园项目施工单位中国建筑股份有限公司交底部位临时用电工序名称交底提要：交底内容：一、工程概述工程概况项目南昌经开区LED电子信息孵化示范基地项目（鸿博科技园）一期工程工程组成由1层地下室、9个栋号，5栋高层组成，总建筑面积28万m2工程地址南昌市赣江新区（建业大街与秀先路交汇处）单位工程2-1栋2-2栋2-3栋2-4栋2-5栋结构形式核心筒-框架核心筒-框架核心筒-框架钢结构核心筒-框架建筑总高度79m66m66m24m54m建筑层数1F+21F1F+18F1F+18F1F+4F1F+12F层高5.5/5.0/3.64.5/3.64.5/3.66.6/6.0/5.0/3.75.5/5.0/4.2单位工程2-6栋2-7栋1-5栋1-6栋结构形式核心筒-框架框架框架框架建筑总高度79m162424m建筑层数1F+18F3F4F4F层高5.5/5.0/4.26.06.5/6.0/5.16.5/6.0/5.11.1现场供电系统设置概述1.1.1临时设施施工现场设置9台塔吊，5台人货电梯，4台物料提升机，6套钢筋、木工材料加工场，项目办公区生活区用电由例外一台变压器供电。1.1.2临时电源业主在建业大街与秀先路交叉口提供1台800KVA箱变。1.1.3供电系统设置根据生产需要，施工现场设置3个配电房负责施工现场供电。预计共投入5台一级箱，8台二级分配箱，30台楼层二级箱，30台移动三级箱，构成供电主干。（移动三级箱、专用开关箱数量，根据实际需要调整）项目部办公生活区及民工生活区用电不使用施工现场箱变供电。1.1.4线路敷设供电电缆采用五芯铝芯电缆。基本沿围墙或临时道路旁电缆沟和基坑护壁边缘敷设。在地下室施工阶段，下基坑的电缆架空保护；地下室施工完毕后，电缆改为沿地下室墙、顶板敷设。具体布置详见附图：临时用电平面布置图。二、临时用电设计2.1负荷计算及线路电缆选用临时用电总负荷将按所有用电设备的综合来考虑。各阶段用电设备统计及总功率计算如下表：支护、土方及桩基施工阶段序号用电设备型号数量单台功率(KW)总功率（KW）1混凝土喷射机HPH627.5152空压机W3.223.26.43焊机/411444拉直机GJ4-14/426125切断机GT-40-126126弯曲机GW-402367其它临时用电/130308共计125.4结构工程施工阶段序号用电设备型号数量单台功率(KW)总功率（KW）1塔吊TC5610-69454052施工电梯SC200/200G5663303物料提升机/411444拉直机GJ4-14/486485切断机GT-40-186486弯曲机GW-4083247振动棒/83248圆盘锯/82169污水泵/23610加压泵/281611砂浆搅拌机/33912交流电焊机/8118813其它临时用电/13030共计1088装饰及机电施工阶段序号用电设备型号数量单台功率(KW)总功率（KW）1塔吊TC5610-69454052施工电梯SC200/200G5663303物料提升机/411444拉直机GJ4-14/445.5225切断机GT-40-145.5226弯曲机GW-4043127切割机/82168套丝切管机TQ-38189弯管机/81.18.810地面磨石机/431211加压泵/27.51512交流电焊机BX3-3004114413其它临时用电/13030968.8由以上计算可知，结构施工阶段用电负荷最高，作为本方案的计算依据。2.2主要用电设备布置2.2.1桩基施工用电布置在桩基施工期间，综合考虑地上阶段二级箱的布置，基坑四周设置二级分配电箱3个，基坑内设置移动式分配电箱3个，每个分配电箱分四路输出，供旋挖钻机施工用电。2.2.2地下室施工用电布置在地下室施工期间，基坑四周设置固定的二级分配电箱6个，基坑内每区设置移动式分配电箱1个，现场施工用电由移动式三级配电箱引出至开关箱，移动式分配电箱随楼层升高而升高,或增加移动式分配电箱。地下室阶段设备布置见附图（地下室阶段配电路线图）。固定式分配电箱安装效果图移动式分配电箱安装效果图2.2.3楼层施工用电布置据现场实际情况，地下室设置一个固定式总分配电箱，主楼每三层设置一个分配电箱，楼层电箱采用500*600电箱，电流160A。预埋线管采用φ50PVC管，埋设在电梯井大堂的剪力墙内，从首层开始往上设置。每隔二层留一个三通接口（即按1、4、7、10...的楼层排例），三通接口距地面1.2米，穿50mm2电线。电箱固定在墙上，箱中心距离地面高度1.4~1.6米。电线进出电箱都要穿相应的PVC管与预埋PVC管相连。楼层移动电箱电源从分配电箱接出，电缆线出箱穿PVC管至梁底后采用瓷瓶架空方式架空，严禁拖地。楼层分配电箱安装剖面图楼层电箱安装立面图2.2.4照...
