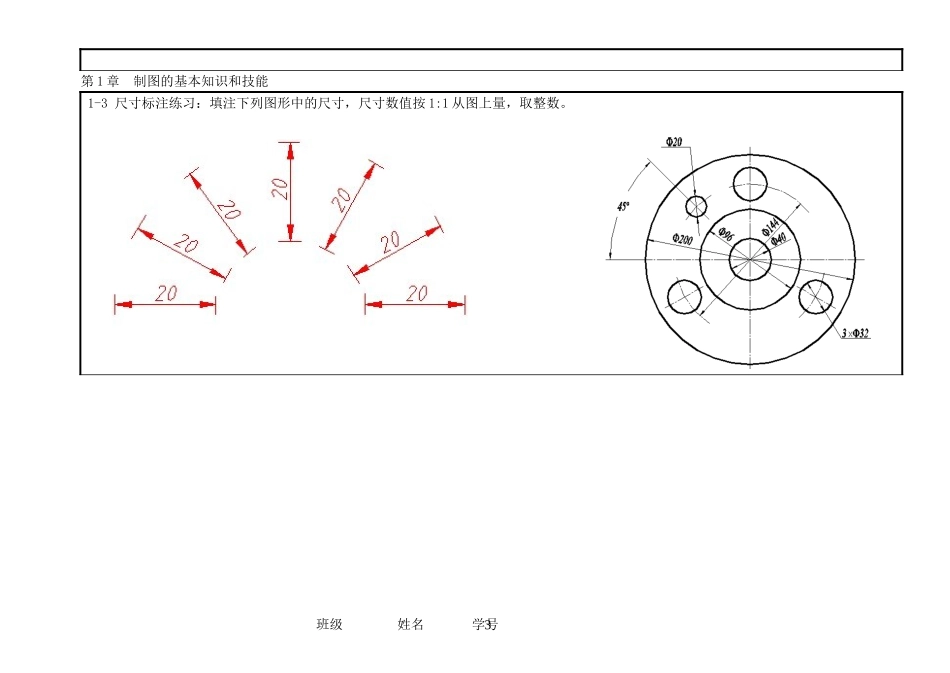

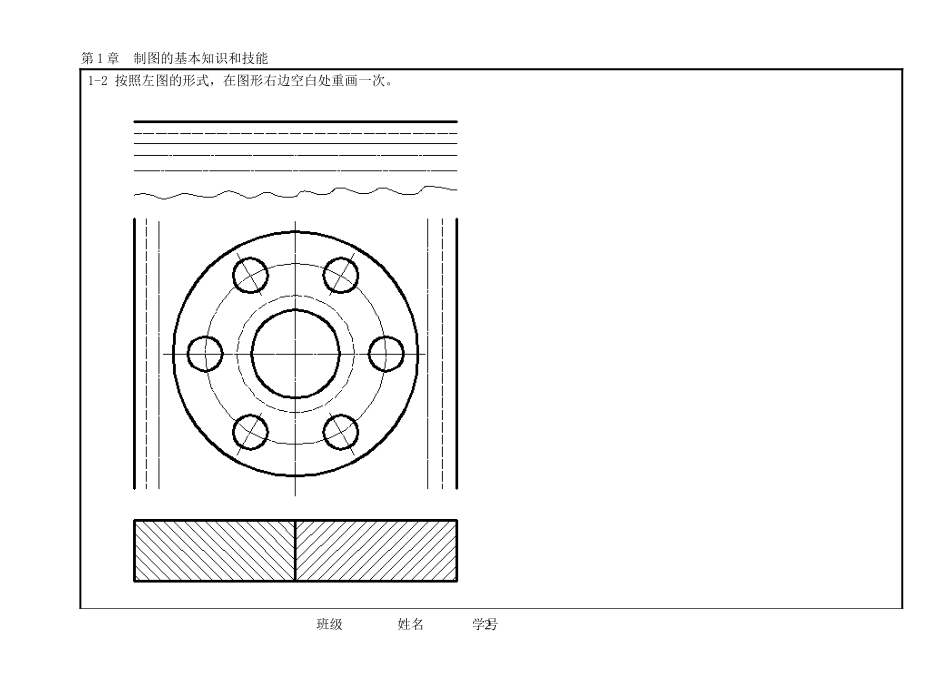

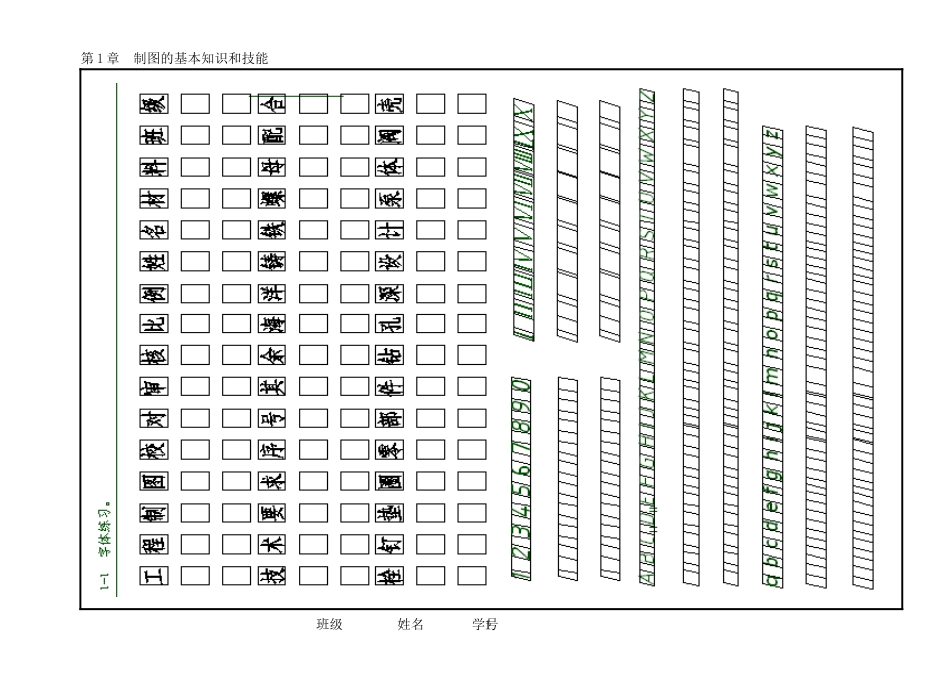

第1章制图的基本知识和技能班级姓名学号1第1章制图的基本知识和技能1-2按照左图的形式，在图形右边空白处重画一次。班级姓名学号2第1章制图的基本知识和技能1-3尺寸标注练习：填注下列图形中的尺寸，尺寸数值按1:1从图上量，取整数。班级姓名学号31-4分析下列平面图形并标注尺寸。（尺寸数值按1:1从图中量，取整数）（1）（2）第1章制图的基本知识和技能1-5尺寸标注改错：圈出错误的尺寸标注，并在右边空白图上正确标注。班级姓名学号41-6按1:2的比例画下面的图形。（1）椭圆（2）1:8锥度第1章制图的基本知识和技能班级姓名学号51-7在A4图纸上按1:1比例画出吊钩的平面图形，图名为：几何作图。班级姓名学号6第2章投影基础2-1根据直观图中各点的位置，画出它们的两面投影图。2-2已知各点的两面投影，画出它们的第三投影和直观图。2-3画出A（10,35,15）、B(20,35,0)、C(30,0,25)三点的三面投影图。2-4已知点B在点A的左方35毫米，在点A的前方10毫米，在点A的上方20毫米处；点C与点B同高，且点C的坐标X=Y=Z；点D在点C的正下方26毫米处，试画出各点的三面投影图。班级姓名学号7第2章投影基础2-5已知点A的两面投影，点B在点A的左方20毫米，前方15毫米，上方10毫米处，求线段AB的三面投影。2-6已知点A，作正平线AB的三面投影，使AB=20毫米，α=450，（点B在点A的右侧）。班级姓名学号82-7画出下列各直线的第三投影，并判别直线对投影面的相对位置。（1）（2）（3）（4）AB是___水平__线CD是__正平__线EF是__侧垂___线GH是_一般位置_线第2章投影基础2-8根据已知条件完成直线的三面投影。（1）AB是侧平线，（2）CD是一般位置直线，点C在（3）EF是正垂线，在（4）GH是正平线，长度为距离W面18mm。V面前方22mm，点D则属于V面。H面上方20mm处。25mm,点H在点G的下方。班级姓名学号92-9已知线段AB的两面投影，求AB的实长和对W面的倾角。2-10根据已知条件，完成线段AB的投影。（1）AB的实长为25毫米。（2）AB对V面的倾角为β=300。第2章投影基础2-11补全平面多边形的两面投影。2-12在相交两直线AB、BC所确定的平面内取一点K，使其距H面班级姓名学号1015毫米，距V面20毫米。2-13已知水平线AD属于平面ABC，求AD的两面投影。2-14已知AB为平面P（EF∥GH）内的一条正平线，求a′b′。班级姓名学号11第2章投影基础2-15判别下列两直线的相对位置，将（平行、相交、交叉）填写在右下角的横线上。班级姓名学号122-16求出两直线的第三面投影，再判别其相对位置。交叉直线须判别重影点的可见性。第2章投影基础2-17作直线EF与已知直线AB、CD相交，EF为正平线且在V面前方15毫米。2-18过点K作直线KL使其与直线CD垂直相交。班级姓名学号132-19判别两直线是否垂直。（1）（2）（3）（4）班级姓名学号14垂直垂直不垂直不垂直第2章投影基础2-20判别直线与平面是否平行。（CD∥EF）（1）（2）_平行___平行_班级姓名学号152-21判别两平面是否平行。（1）（2）_平行___不平行_第2章投影基础2-22过点K作直线KM平行于平面△ABC和H面。2-23求作下列各题中直线EF与平面ABC的交点K，并判别可见性。班级姓名学号162-24求作两正垂面的交线MN，并判别可见性。2-25求作正垂面DEF和平面ABC的交线MN，并判别可见性。班级姓名学号17第2章投影基础2-26求三棱锥表面上A、B、C的另两面投影。2-27求圆柱体表面上A、B、C的另两面投影。2-28求圆锥体表面上A、B、C的另两面投影。2-29求圆球体表面上A、B、C的另两面投影。班级姓名学号18第2章投影基础2-30根据截切的四棱柱的两面投影，求其侧面投影。2-31求三棱锥截切后的侧面投影，补全水平投影。班级姓名学号192-32求立体的侧面投影。2-33求立体截切后的水平投影。班级姓名学号20第2章投影基础2-34根据两视图，求圆柱体截切后的第三视图。2-35根据两视图，求圆柱体截切后的第三视图。班级姓名学号212-36根据两视图，求圆柱体截切后的第三视图。2-37求圆柱体截切后的第三视图。第2章投影基础班级姓名学号222-38求圆锥的截交线，完成其水平投影和侧面投影。2-39求圆锥的截交线，完成其侧面投影。2-40求圆锥的截交线，完成其水平投影和侧面投影。2-41求圆锥的截交线，完成其水平投影和侧面投...
