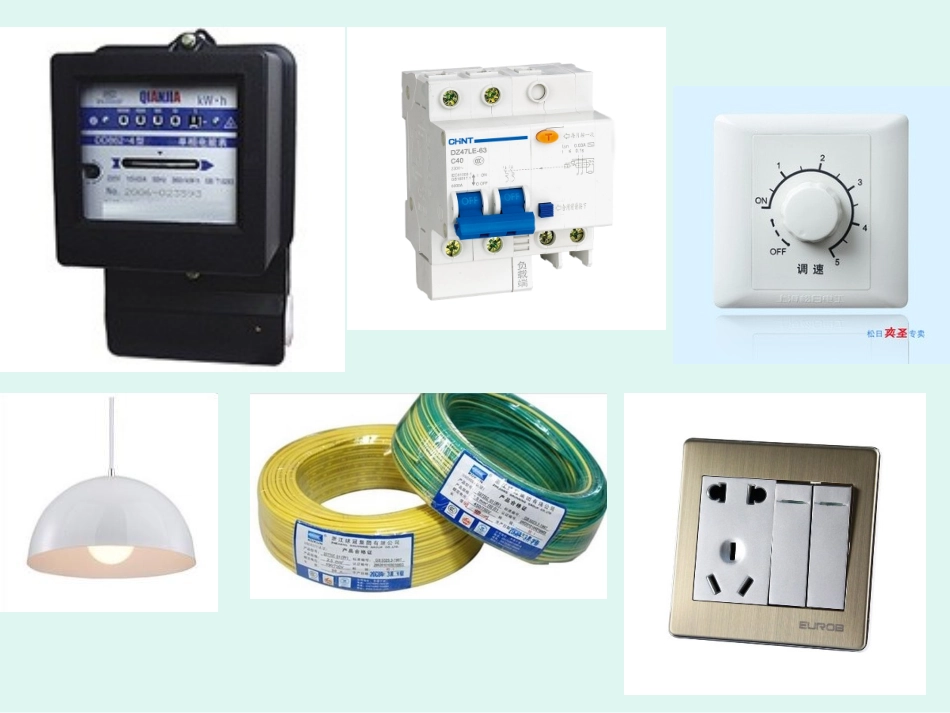

一、照明电路的组成与基本概念通常来说照明线路由以下几部分组成：•电度表•断路器（漏电保护开关）•连接导线•闸刀开关•开关、插座、电器控制器•照明灯具11、家庭中三种用电线路、家庭中三种用电线路•1、照明电路：用于家中的照明和装饰•2、空调线路：电流大,需要单独控制•3、插座线路：用于家电供电使用为了避免在日常生活中三种线路不互相影响，常将这三种线路分开安装布线，并根据需要来选择相应的断路器。2、单相电度表•电度表是用记录用户消耗电能多少的仪表。电度表无功电度表有功电度表单相电度表三相四线制电度表三相三线制电度表电度表分类DT862型单相电度表电子式单相电度表三相四线电度表IC卡/非接触IC卡单相电能表...IC卡/接触式单相电能表...•单相电度表主要参数：•额定电压：额定电压：220v220v；；•额定电流：额定电流：３３AA（最大额定电流：（最大额定电流：6A6A）；）；•电度表常数：电度表常数：1200r/(kw.h)1200r/(kw.h)；；•频率：频率：50Hz50Hz电度表型号：DD862-4电度表单相Ds862-4三相3、漏电断路器•(1)空气断路器的作用：•接通和断开电源•线路或设备的过载保护•线路或设备的短路保护•线路或设备的漏电保护与人身触电保护（2）漏电断路器的基本结构接零线接火线零线测试按钮复位按钮开\关按钮接出线位置火线零线标记备份火线位1）漏电断路器的内部结构：零序电流互感器电子判别控制电路漏电保护试验按扭脱扣线圈1234Kwh12344、电度表与空气开关的图形符号两极空气开关在电路中的符号SBTQF两极空气开关单极空气开关在电路中的符号QF电度表5、电路中的开关•开关在电路中通常可分为单联开关与双联开关两种。单联开关也有一位、两位、三位等多位开关。集中在一个板面上。（1）单联开关与图形符号•单联开关内部结构：单联开关在电路中的图形符号：（2）双联开关与图形符号•双联开关内部结构：双联开关在电路中的图形符号：双联开关6、电路中的灯灯在电路中符号普通日光灯荧光灯家族包括直管型、高环通环形和紧凑型荧光灯CFL。它的原理是利用汞蒸气在外加电压作用下产生弧光放电，发出少许可见光和大量紫外线，紫外线又激励灯管内壁涂覆的荧光粉，使之发出大量的可见光。直管型荧光灯也就是普通的日光灯，它按其管径分：38mm（T12）、32mm（T10）、26mm荧光灯（T8）、16mm（T5）和11mm（T3）几种。荧光灯管管径越细，光效越高，节电效果越好。按光色分为：三基色荧光灯管，冷白日光色荧光灯管，暖白日光色荧光灯管。相对比较节能的是三基色荧光灯管。广东朗易得光电科技有限公司GUANGDONGLUXWATTOPTOSEMICONDUCTORSCO.,LTD光效：60~80lm/W色温：3000K、3500K、4000K、6500K显色：80Ra平均寿命：10000h功率范围：18~120W直管型荧光灯节能灯荧光灯家族包括直管型和紧凑型荧光灯。它的原理是利用汞蒸气在外加电压作用下产生弧光放电，发出少许可见光和大量紫外线，紫外线又激励灯管内壁涂覆的荧光粉，使之发出大量的可见光。紧凑型荧光灯俗称节能灯，因为它体积小巧，光效高（是白织灯的5倍），节能省电，被广泛应用于各种灯具之中。灯管使用9～16mm的细玻璃管弯曲或熔接制成（U型、H型、螺旋型等），有很高的单位表面负荷，比普通荧光灯管表面要热，也提高了灯的最低冷端温度。广东朗易得光电科技有限公司GUANGDONGLUXWATTOPTOSEMICONDUCTORSCO.,LTD光效：50~60lm/W色温：2700K、4000K、5400K显色：80Ra平均寿命：8000-10000h功率范围：3~120W紧凑型荧光灯低压纳灯低压钠灯是一种气体放电灯，利用低压钠蒸气放电发光的电光源，在它的玻璃外壳内涂以红外线反射膜，是光衰较小和发光效率最高的电光源。低压纳灯发明于1930年，有直管形和U型两种。后经不断改进，其光效高已达200lm/W,是荧光灯的2倍，卤钨灯的10倍，成为各种电光源中发光效率最高的人造光源。低压钠灯辐射单色黄光，显色性差，适用于照度要求高但对显色性无要求的照明场所，如高速公路、高架铁路、公路隧道、桥梁、港口、堤岸、货场、建筑物标识及各类建筑安全防盗照明。黄色光透雾性强，该灯也适宜于多雾区域的照明。也可以用在仪器专用灯具上，作为旋光仪、折射仪偏振仪等光...
