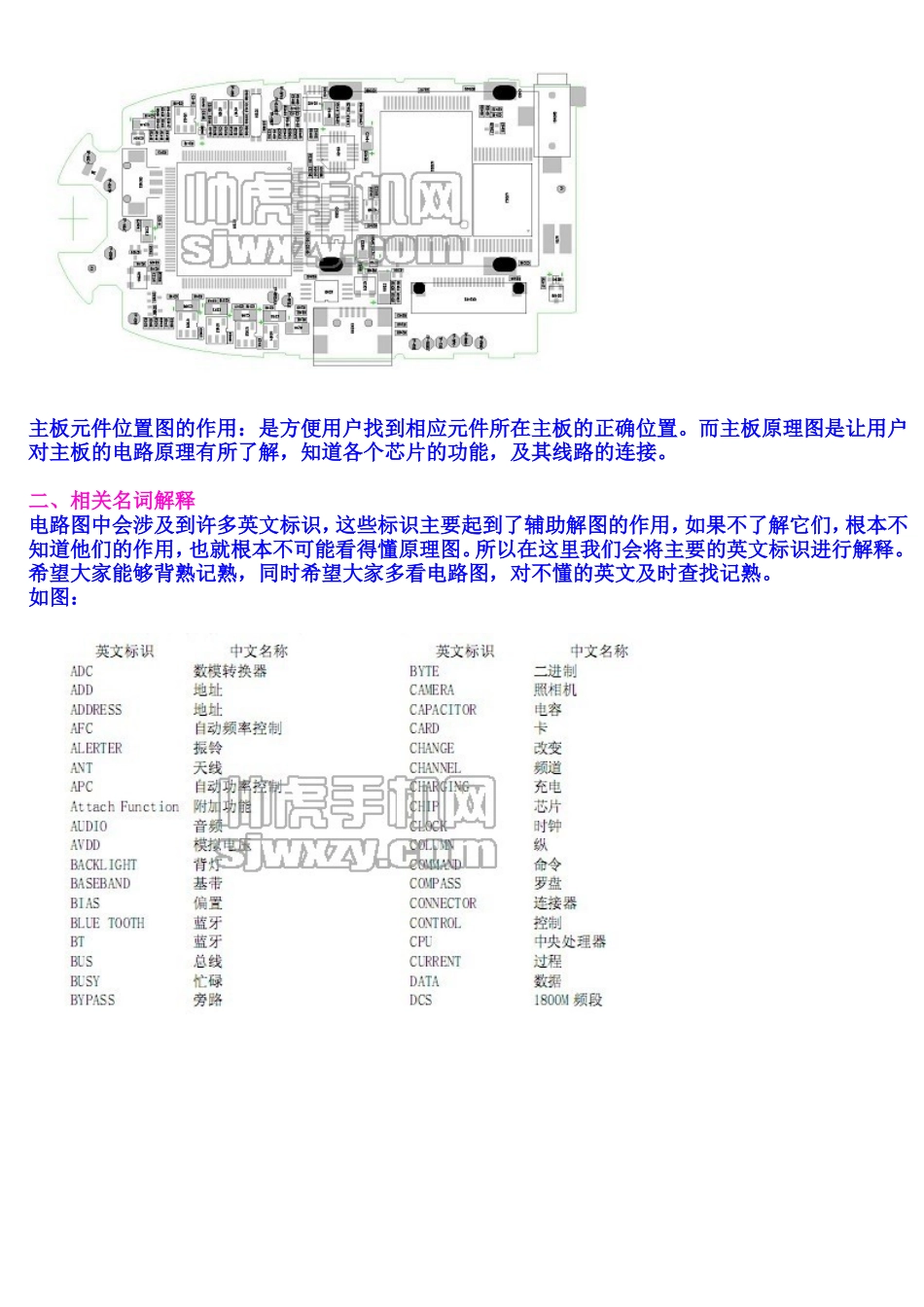

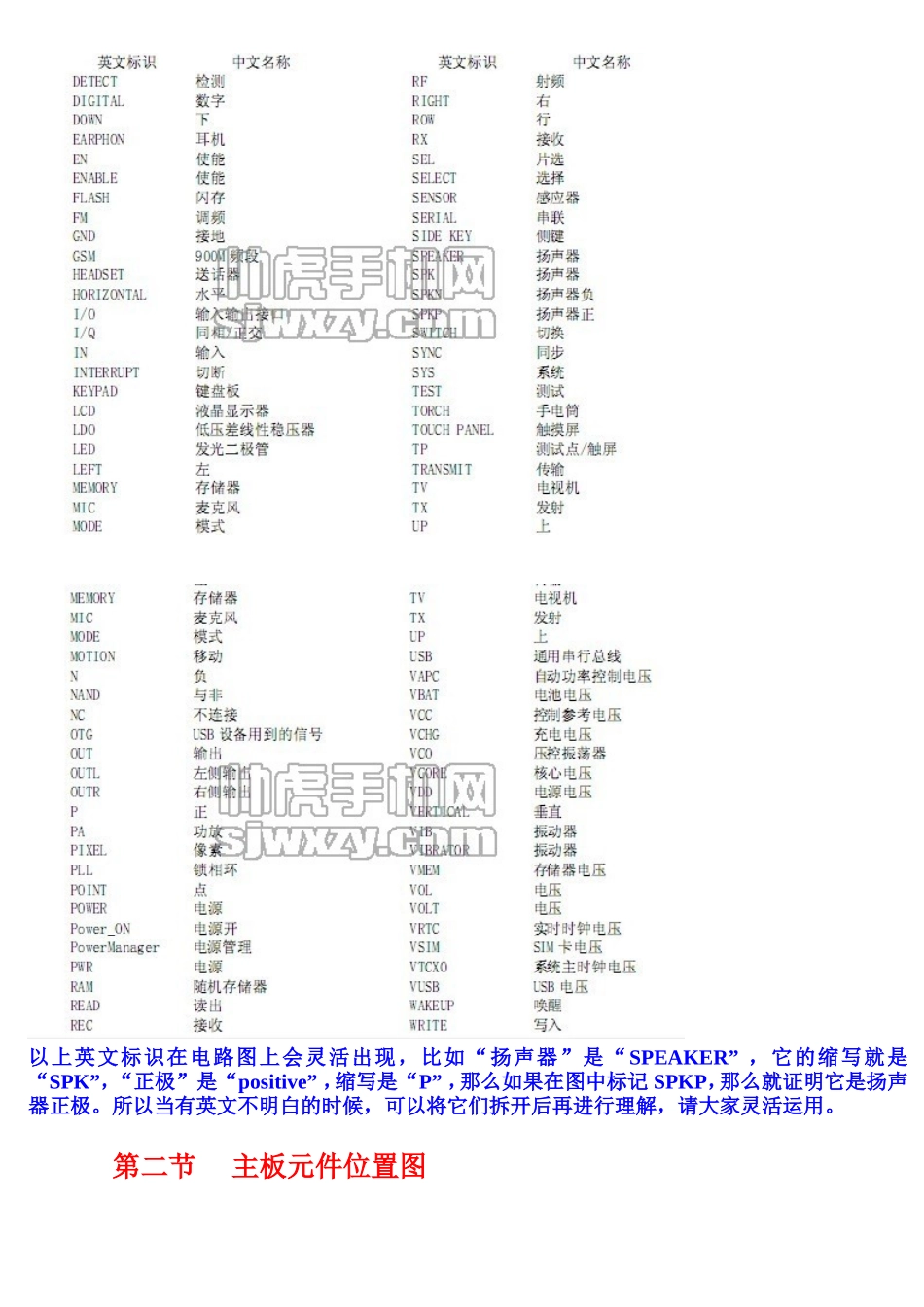

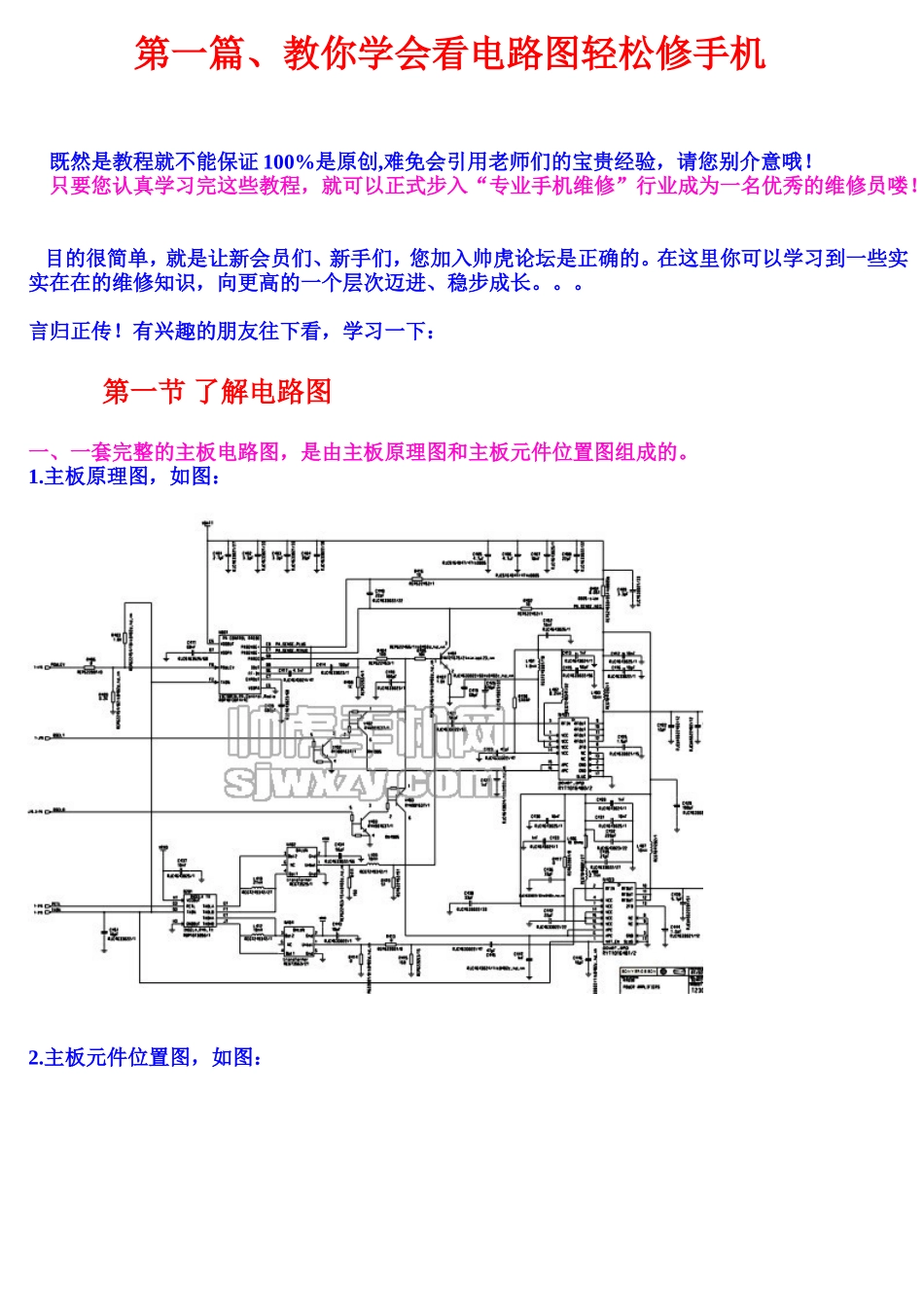

第一篇、教你学会看电路图轻松修手机既然是教程就不能保证100%是原创,难免会引用老师们的宝贵经验，请您别介意哦！只要您认真学习完这些教程，就可以正式步入“专业手机维修”行业成为一名优秀的维修员喽！目的很简单，就是让新会员们、新手们，您加入帅虎论坛是正确的。在这里你可以学习到一些实实在在的维修知识，向更高的一个层次迈进、稳步成长。。。言归正传！有兴趣的朋友往下看，学习一下：第一节了解电路图一、一套完整的主板电路图，是由主板原理图和主板元件位置图组成的。1.主板原理图，如图：2.主板元件位置图，如图：主板元件位置图的作用：是方便用户找到相应元件所在主板的正确位置。而主板原理图是让用户对主板的电路原理有所了解，知道各个芯片的功能，及其线路的连接。二、相关名词解释电路图中会涉及到许多英文标识，这些标识主要起到了辅助解图的作用，如果不了解它们，根本不知道他们的作用，也就根本不可能看得懂原理图。所以在这里我们会将主要的英文标识进行解释。希望大家能够背熟记熟，同时希望大家多看电路图，对不懂的英文及时查找记熟。如图：以上英文标识在电路图上会灵活出现，比如“扬声器”是“SPEAKER”，它的缩写就是“SPK”，“正极”是“positive”，缩写是“P”，那么如果在图中标记SPKP，那么就证明它是扬声器正极。所以当有英文不明白的时候，可以将它们拆开后再进行理解，请大家灵活运用。第二节主板元件位置图一、元件编号每一个元件在主板元件位置图中，都有一个唯一的编号。这个编号由英文字母和数字共同组成。编号规则可以分成以下几类：芯片类：以U为开头，如CPUU101接口类：以J为开头，如键盘接口J1202三极管类：以Q为开头，如三极管Q1206二级管类：以D为开头，如二极管D1102晶振类：以X为开头，如26M晶体X901电阻类：以R或VR（压敏电阻）为开头，如电阻R32VR211电容类：以C为开头，如电容C101电感类：以L为开头，如电感L1104侧键类：以S为开头，如侧键S1201电池类：以B为开头，如备用电池B201屏蔽罩：以SH为开头，如屏蔽罩SH1振动器：以M为开头，如振子M201还有一部分标号是主板上的测试点，以TP为开头。二、查找元件功能用户可以根据相应的元件编号去查找主板原理图，从而了解此元件的作用。随便拿块主板作为示例。如果想了解某一个元件的主要功能（图中红圈内元件）如图：首先需要查看该型号的主板元件位置图，根据该元件所在位置找到该元件的编号为U601。如图：再根据元件编号查看主板原理图，找到该元件编号的位置。如图：判别该元件作用的方法有两种：1.根据该元件周围线路标识判断，如上图中标有FM_ANT，从而说明此芯片的作用是负责调频收音机的信号处理。2.是根据该元件所在图纸右下角的说明判断。如图：三、查看元件位置主板元件位置图的另一大作用是根据主板原理图中某一个元件标号，去寻找该元件所在主板的位置。现在仍以这个主板为例进行说明，假如在维修发射关机的主板时，我们知道引起发射关机的主要原因是由于射频功放内部短路击穿所致，所以根据主板原理图，查找射频功放的编号。查找元件位置的方法有：1、根据元件型号查找。如射频功放的型号为RF3166如图：那么首先查找主板原理图，找到标有RF3166的位置，并将元件编号U401记住。如图：然后打开主板元件位置图，查找U401所在主板的位置进行更换。如图：2、根据主板原理图查找。此方法需要用户必须能够看懂原理图，熟知第一节中的相关名词解释。比如：屏幕移动感应出现故障，根据原理图找到移动感应器的英文标识MOTIONSENSOR。如图：查看该元件的编号为U1208，再查看主板元件位置图找到相应位置。如图：3、查找阻容元件。如果我们想要查找某一阻容元件，而一块主板上又有那么多的电阻电容，有没有好的方法进行查找呢？其实，也是很简单的，我们只需要找到和阻容元件编号第一位数字相同的主要芯片的元件编号，那么这个阻容元件多数情况下就在这个芯片的周围。例如：想要查找R201和C203的位置。如图：可以看到，R201、C203与U201的第一位数字相同，所以我们只需要先在主板原理图中找U201的位置，然后只要在它周围查找即可。如图：第三节主板原理图一、主板原理图中...
