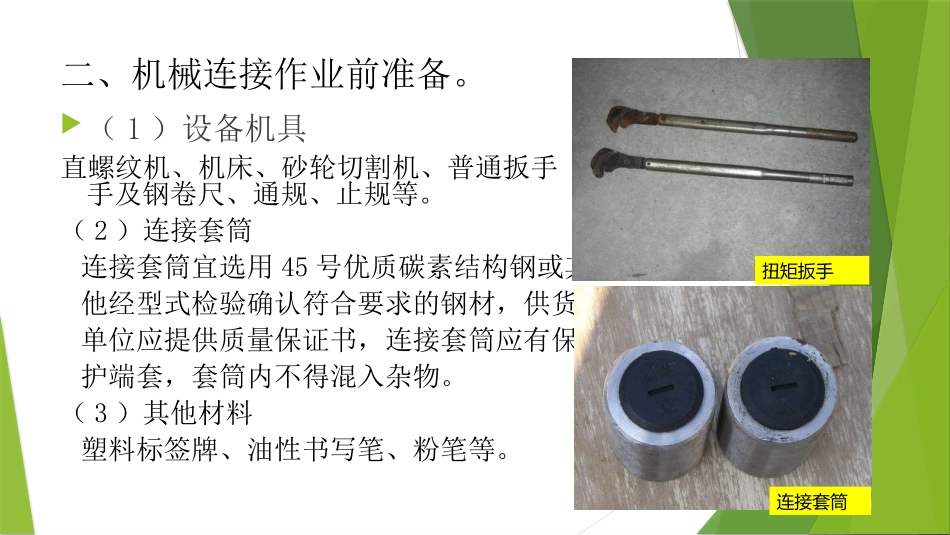

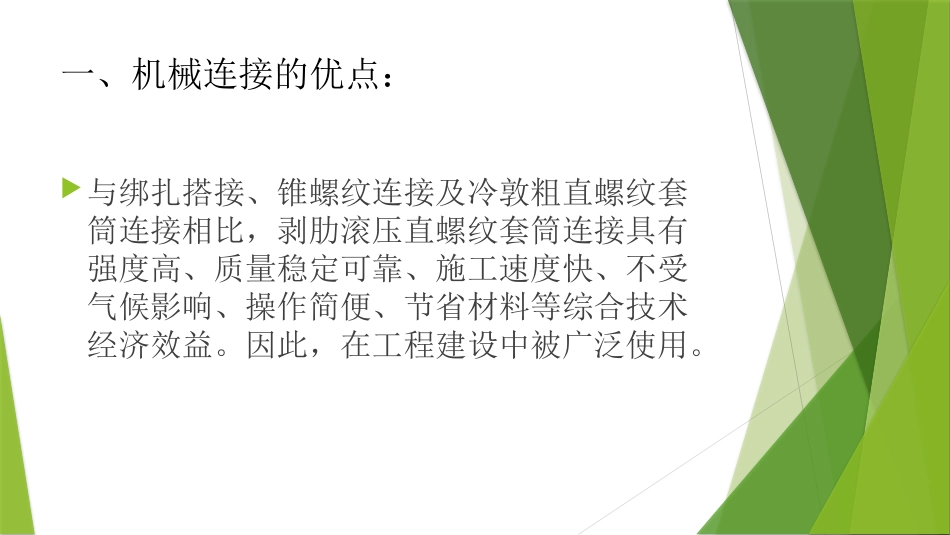

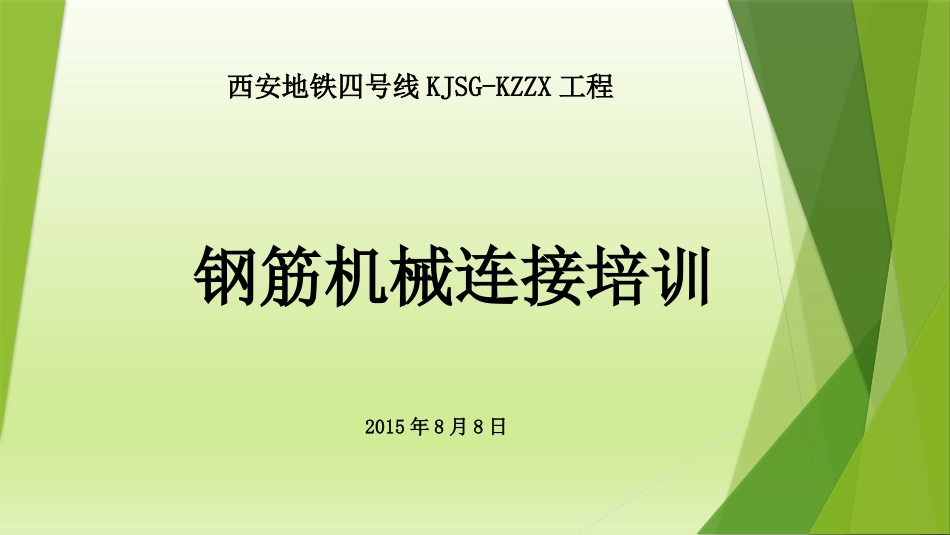

钢筋机械连接培训2015年8月8日西安地铁四号线KJSG-KZZX工程一、机械连接的优点：与绑扎搭接、锥螺纹连接及冷敦粗直螺纹套筒连接相比，剥肋滚压直螺纹套筒连接具有强度高、质量稳定可靠、施工速度快、不受气候影响、操作简便、节省材料等综合技术经济效益。因此，在工程建设中被广泛使用。二、机械连接作业前准备。（1）设备机具直螺纹机、机床、砂轮切割机、普通扳手（管钳）、扭矩扳手及钢卷尺、通规、止规等。（2）连接套筒连接套筒宜选用45号优质碳素结构钢或其他经型式检验确认符合要求的钢材，供货单位应提供质量保证书，连接套筒应有保护端套，套筒内不得混入杂物。（3）其他材料塑料标签牌、油性书写笔、粉笔等。扭矩扳手连接套筒三、连接工艺及质量检测（1）质量检测在钢筋工程开始前及施工过程中，首先应对每批进场钢筋进行接头工艺检验。每种规格接头试件不少于3组钢筋母材的抗拉强度试验不少于3根，且应取自同一根钢筋（2）机械连接工艺流程预接：钢筋端面平头剥肋滚压螺纹丝头质量检查利用套筒连接接头检验现场连接：钢筋就位拧下钢筋保护帽和套筒保护帽接头拧紧作标记施工质量检验切割钢筋端面平头滚丝机滚压丝头钢筋丝扣检查标准序号检验项目检验要求1外观质量钢筋丝头表面不得有影响接头性能的损坏或锈迹2外形质量表面光洁，牙形饱满，牙顶宽超过0.6mm，有效螺纹数、有效长度（表4-1）均应满足要求。3螺纹中径及小径采用螺纹环规检测。通端螺纹环规能顺利旋入螺纹并达到旋合长度；止规与端部螺纹部分旋合，旋入量不超过3P（P为螺距）4螺纹大径光面轴用量规检测。通端规能通过螺纹的大径，而止端量规不能通过螺纹大径剥肋滚丝加工尺寸（mm）规格剥肋直径丝头长度（mm）完整丝扣圈数1615.1±0.222.5≥81816.9±0.227.5≥72018.8±0.230≥82220.8±0.232.5≥92523.7±0.235≥92826.6±0.240≥103230.5±0.245≥11现场检查丝扣长度砂轮机打磨完成后的接头安装塑料保护帽分类堆放（3）钢筋连接钢筋就位拧下钢筋保护帽和套筒保护盖作标记施工检验接头拧紧将合格的钢筋运至现场使用管钳将接头拧紧使用工作扳手或管钳进行施工，将两个钢筋丝头在套筒中间位置相互顶紧，并用力矩扳手检验拧紧力矩。抽取其中10%接头进行拧紧扭矩校核，拧紧扭矩值不合格数超过被校核数的5%时，应重新拧紧全部接头，直到合格为止。接头拧紧力矩不应小于下表的规定。接头拧紧力矩钢筋直径（mm）≤1618～2022～2528～3236～40拧紧力矩（N.m）100200260320360经拧紧后的钢筋剥肋滚压直螺纹接头应作出标记，单边外露丝扣长度不应超过2P。标准型接头安装正反丝扣型接头安装四、质量标准：（1）连接套筒表面不得有裂纹，表面及内螺纹不得有严重的锈蚀。连接完毕后，套筒两端外露的完整有效丝扣不得超过1-2扣，不能出现肉眼可见裂纹，如出现须切断重新连接。（2）连接完毕后，不能出现肉眼可见的弯折，如出现须调直，接头弯折角≤4°。（3）要求的接头上用红油漆做出标记，以示自检合格。（4）丝头尺寸应满足要求，丝头无锈蚀。（5）连接接头的现场检验按验收批进行，同一施工条件下采用同一批材料的同等级、同型式、同规格接头，以500个为一验收批进行检验与验收，不足500个也作为一个验收批。对接头的每一验收批，在工程结构中随机截取3个试件作单向拉伸试验。（6）结构构件中纵向受力钢筋的接头宜相互错开，钢筋机械连接的连接区段长度应按35d计算（d为被连接钢筋中的较大直径）。在同一连接区段内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率（以下简称接头百分率），应符合下列规定：①接头宜设置在结构构件受拉钢筋应力较小部位，当需要在高应力部位设置接头时，在同一连接区段内Ⅲ级接头的接头百分率不应大于25%；Ⅱ级接头的接头百分率不应大于50%；Ⅰ级接头的接头百分率可不受限制。②接头宜避开有抗震设防要求的框架的梁端、柱端箍筋加密区；当无法避开时，应采用Ⅰ级接头或Ⅱ级接头，且接头百分率不应大于50%。③受拉钢筋应力较小部位或纵向受压钢筋，接头百分率可不受限制。④对直接承受动力荷载的结构构件，接头百分率不应大于50%。五、成品保护：（1）成型的钢...
