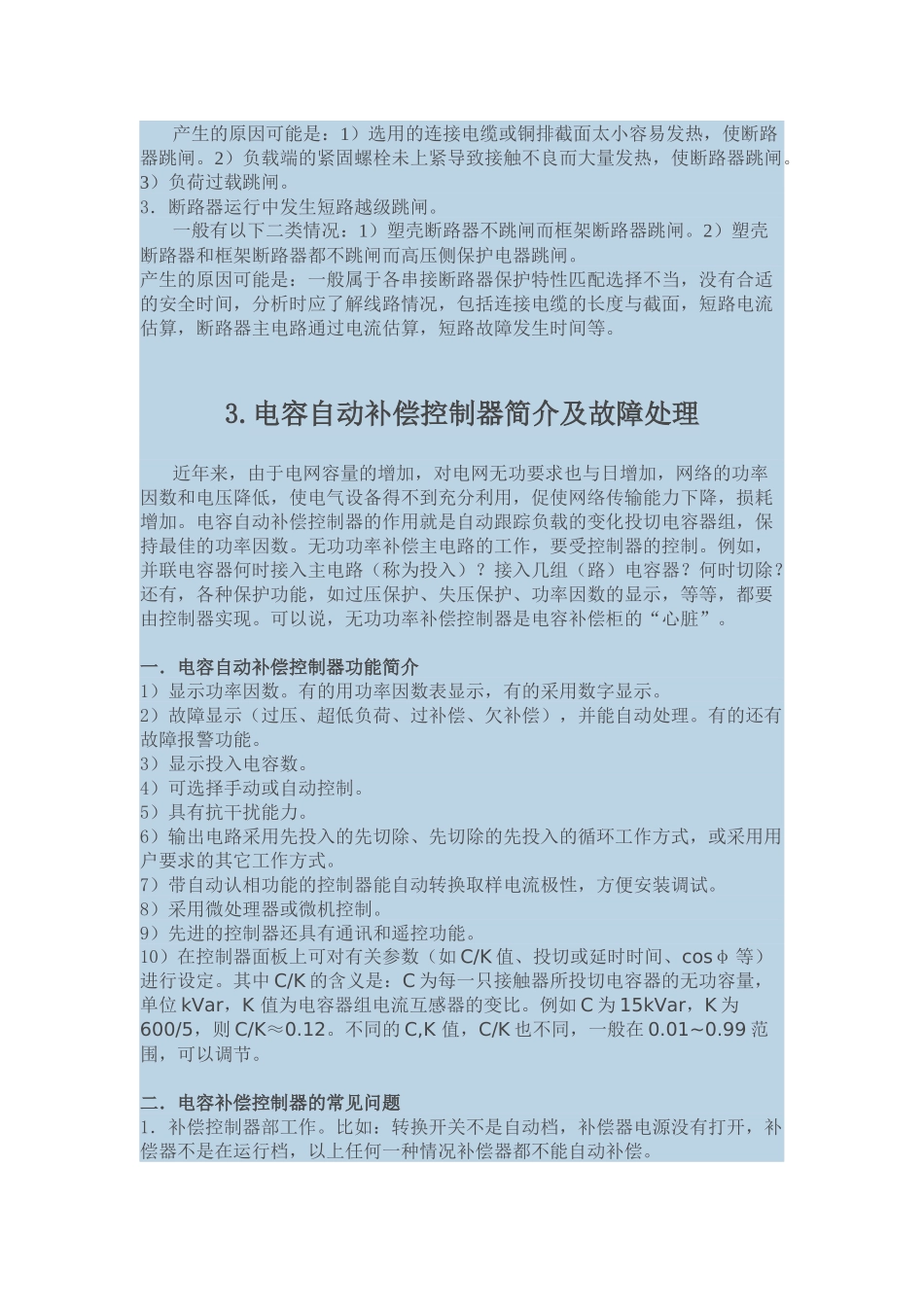

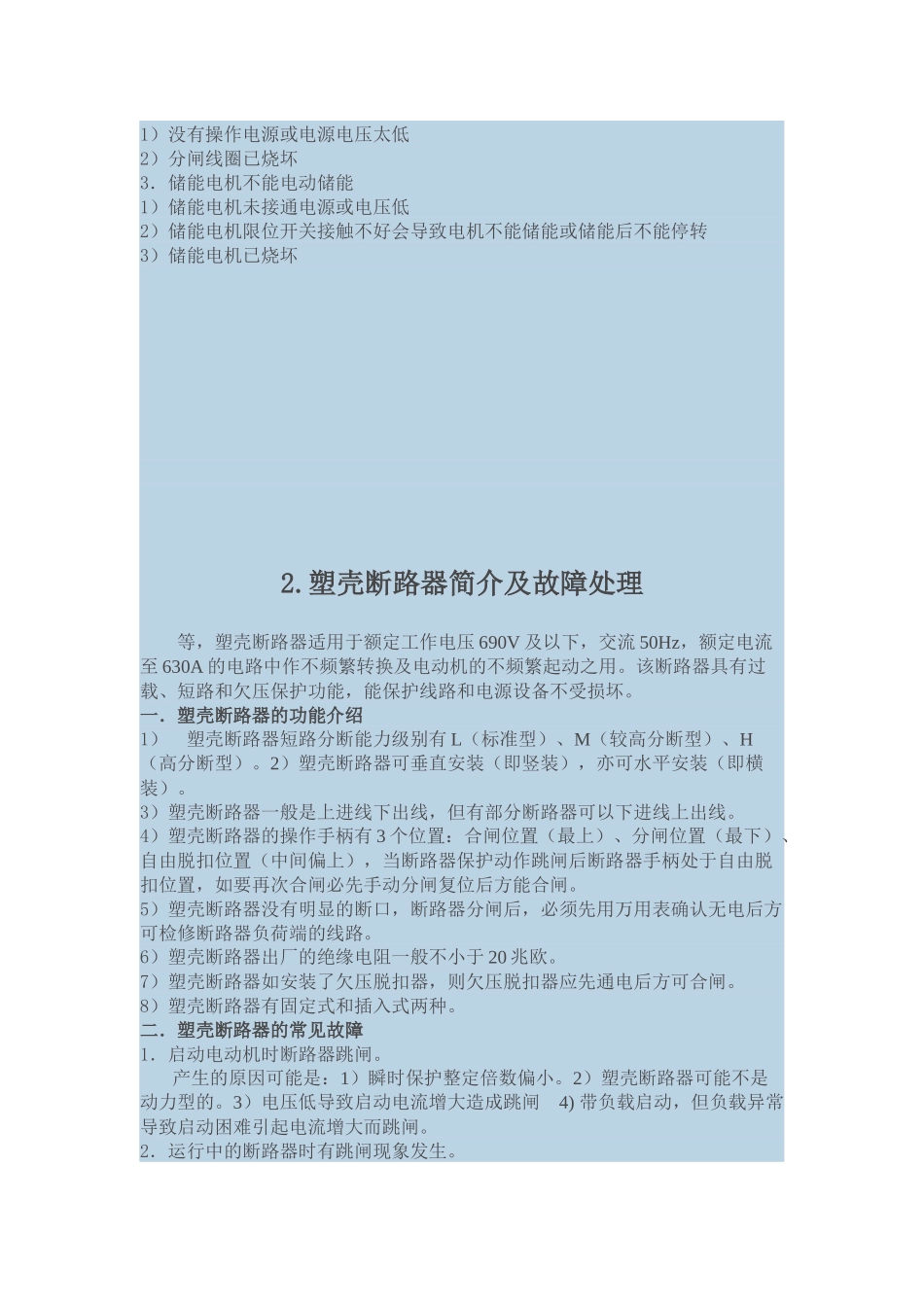

1.低压框架断路器简介及故障排除框架断路器适用于额定工作电压690V及以下，交流50Hz，额定工作电流6300A及以下的配电网络中，用来分配电能和保护线路及设备免受过载、短路、欠电压和接地故障等的危害，万能式断路器主要安装在低压配电柜中作主开关。额定工作电流1000A及以下的断路器，亦可在交流50Hz、400V网络中作为电动机的过载、短路、欠电压和接地故障保护，在正常条件下还可作为电动机的不频繁起动之用。一．框架断路器的功能介绍1．万能断路器保护模块有热－电磁和智能两种，我司常用智能断路器。智能断路器的智能控制器分为以下三种：电子型、标准型、通讯型，其基本功能有过载长延时反时限保护；短路短延时反时限保护；短路短延时定时限保护；短路瞬时保护；接地故障保护功能；整定功能；过载报警功能；试验功能；电流显示功能；自诊断功能；热模拟功能；故障记忆功能；触头损耗指示；MCR功能；通讯型控制器通过RS485实现双向传输各功能2．万能断路器有固定式和抽出式。摇动抽屉座下部横梁上手柄，可实现断路器的三个工作位置(手柄旁有位置指示，国内的断路器指示是大概位置，国外的断路器指示都有位置联锁)：1）“连接”位置：主回路和二次回路均接通，此时隔离板开启；2）“试验”位置：主回路断开。并由绝缘隔离板关闭隔开，仅二次回路接通。可进行必要的动作试验；3）“分离”位置：主回路与二次回路全部断开，此时隔离板关闭。抽屉式断路器具有可靠的机械联锁装置，只有在连接位置和试验位置时才能使断路器闭合。相同额定电流的抽屉式断路器（包括本体和抽屉座）具有互换性。3．智能断路器的复位功能当断路器发生保护动作后复位按钮会自动弹出来，此时断路器手动和电动都不能合闸，需把复位按钮按回去复位方可合闸。二．框架断路器的常见故障1．断路器不能合闸。可能原因如下：1）没有操作电源或电源电压太低2）断路器处在未储能状态3）欠压脱扣器未接通额定电压或欠压脱扣器已烧坏4）合闸线圈已烧坏导致电动不能合闸，但手动应可以合闸5）抽屉式断路器所处位置不对，或不到位，断路器应在“试验”或“连接”位置方可合闸6）断路器在“试验“位置能合闸而在“连接”位置不能合闸，因为是位置联锁有问题7）合闸后又自动跳闸，这种故障有3类情况：1.欠压线圈未接通电源2.分闸线圈在合闸后接通电源3.过载和短路保护动作8）保护动作后未复位9）断路器之间有联锁2．断路器不能电动分闸1）没有操作电源或电源电压太低2）分闸线圈已烧坏3．储能电机不能电动储能1）储能电机未接通电源或电压低2）储能电机限位开关接触不好会导致电机不能储能或储能后不能停转3）储能电机已烧坏2.塑壳断路器简介及故障处理等，塑壳断路器适用于额定工作电压690V及以下，交流50Hz，额定电流至630A的电路中作不频繁转换及电动机的不频繁起动之用。该断路器具有过载、短路和欠压保护功能，能保护线路和电源设备不受损坏。一．塑壳断路器的功能介绍1）塑壳断路器短路分断能力级别有L（标准型）、M（较高分断型）、H（高分断型）。2）塑壳断路器可垂直安装（即竖装），亦可水平安装（即横装）。3）塑壳断路器一般是上进线下出线，但有部分断路器可以下进线上出线。4）塑壳断路器的操作手柄有3个位置：合闸位置（最上）、分闸位置（最下）、自由脱扣位置（中间偏上），当断路器保护动作跳闸后断路器手柄处于自由脱扣位置，如要再次合闸必先手动分闸复位后方能合闸。5）塑壳断路器没有明显的断口，断路器分闸后，必须先用万用表确认无电后方可检修断路器负荷端的线路。6）塑壳断路器出厂的绝缘电阻一般不小于20兆欧。7）塑壳断路器如安装了欠压脱扣器，则欠压脱扣器应先通电后方可合闸。8）塑壳断路器有固定式和插入式两种。二．塑壳断路器的常见故障1．启动电动机时断路器跳闸。产生的原因可能是：1）瞬时保护整定倍数偏小。2）塑壳断路器可能不是动力型的。3）电压低导致启动电流增大造成跳闸4)带负载启动，但负载异常导致启动困难引起电流增大而跳闸。2．运行中的断路器时有跳闸现象发生。产生的原因可能是：1）选用的连接电缆或铜排截面太小容易发热，使断路器跳闸。2）负载端的紧固螺栓未上紧导...
