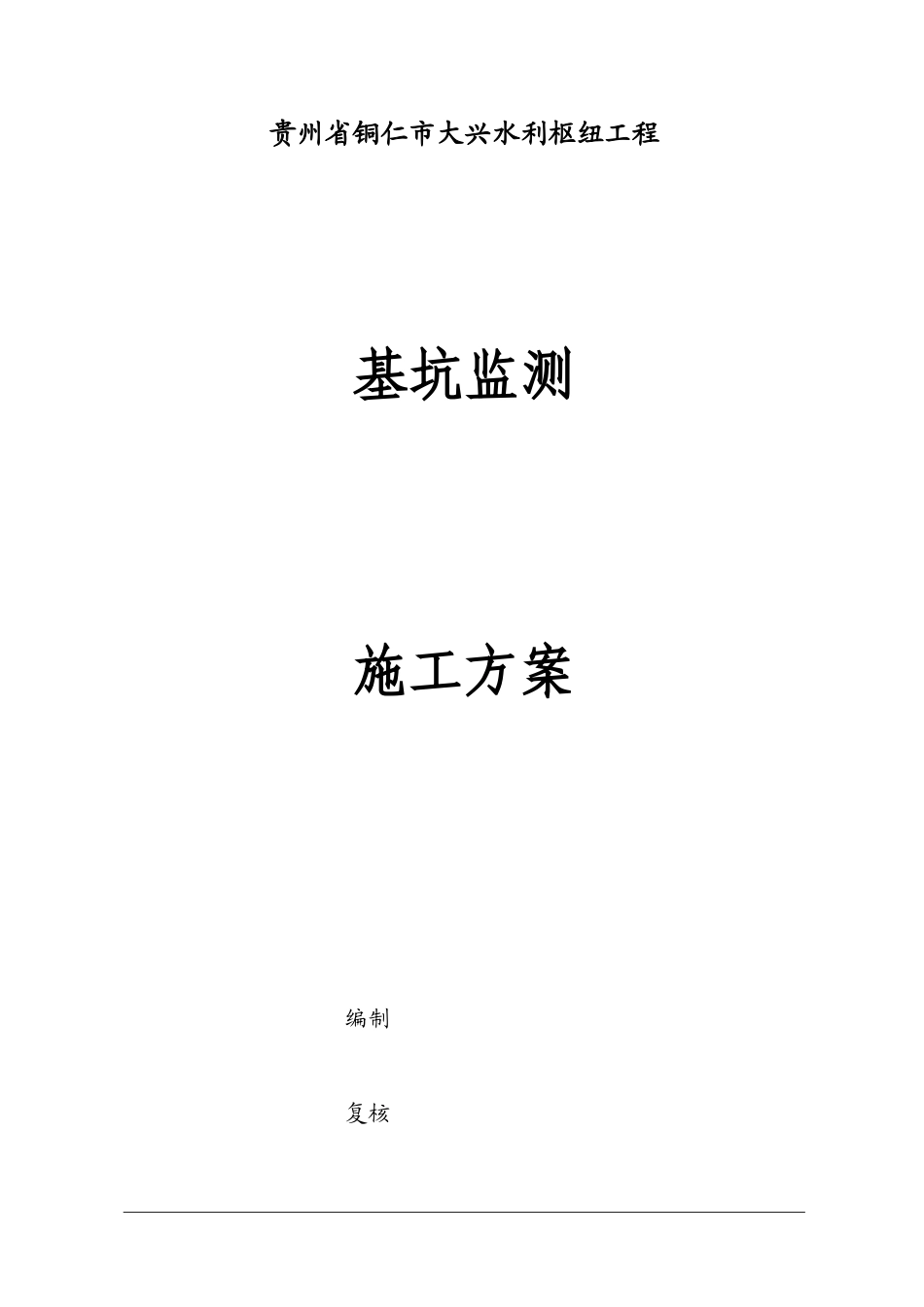

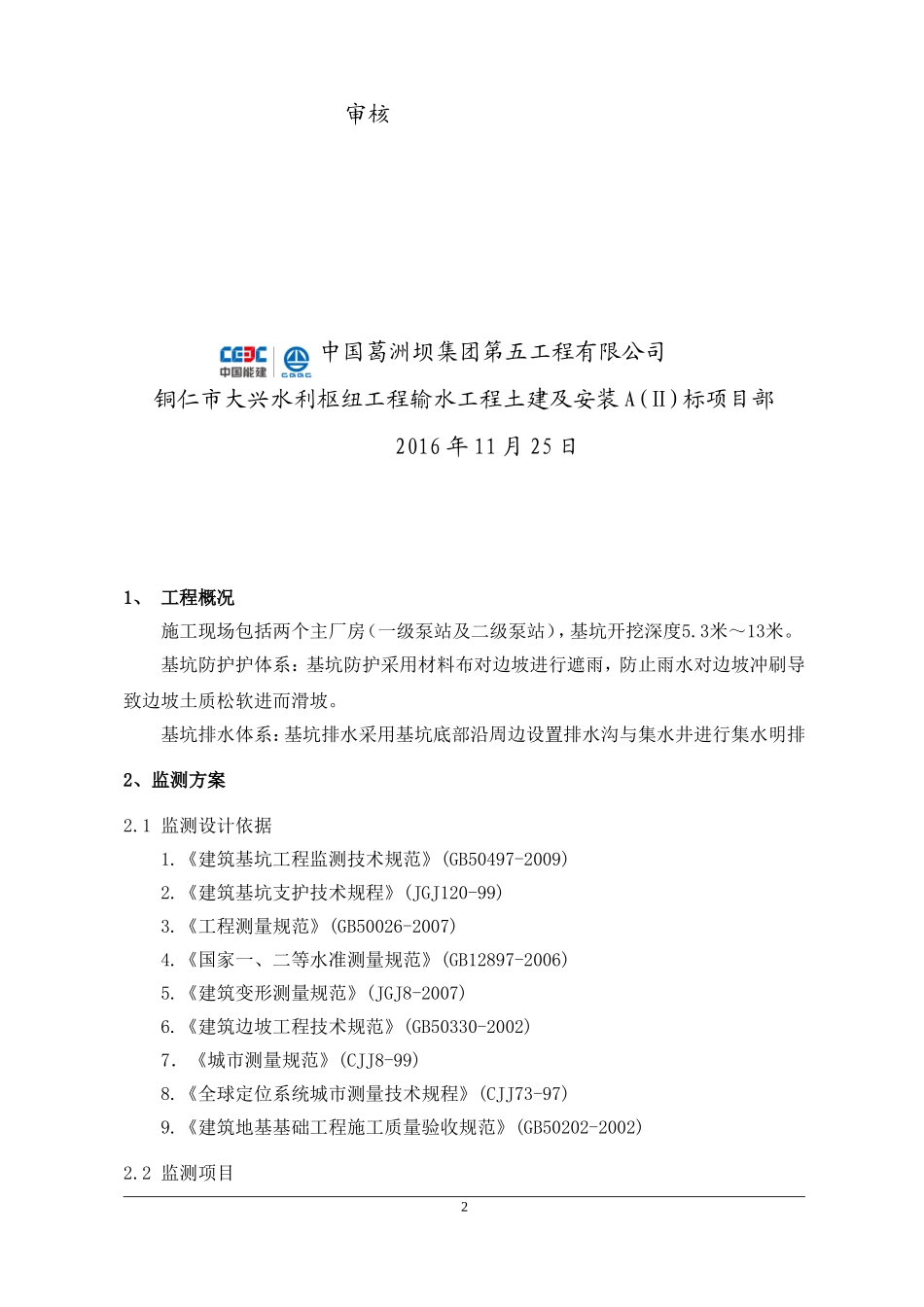

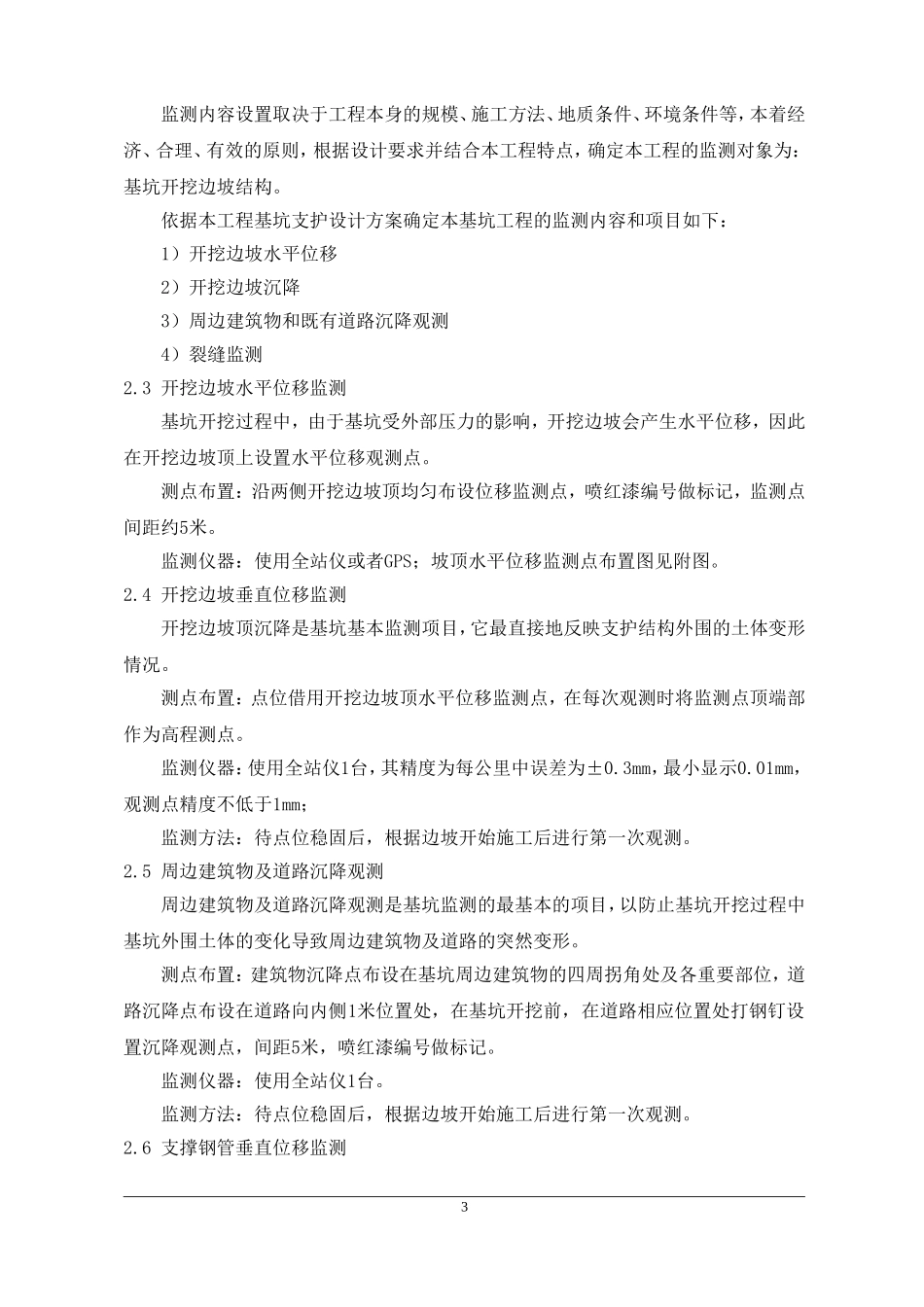

贵州省铜仁市大兴水利枢纽工程基坑监测施工方案编制复核审核中国葛洲坝集团第五工程有限公司铜仁市大兴水利枢纽工程输水工程土建及安装A(Ⅱ)标项目部2016年11月25日1、工程概况施工现场包括两个主厂房（一级泵站及二级泵站），基坑开挖深度5.3米～13米。基坑防护护体系：基坑防护采用材料布对边坡进行遮雨，防止雨水对边坡冲刷导致边坡土质松软进而滑坡。基坑排水体系：基坑排水采用基坑底部沿周边设置排水沟与集水井进行集水明排2、监测方案2.1监测设计依据1.《建筑基坑工程监测技术规范》(GB50497-2009)2.《建筑基坑支护技术规程》(JGJ120-99)3.《工程测量规范》(GB50026-2007)4.《国家一、二等水准测量规范》(GB12897-2006)5.《建筑变形测量规范》(JGJ8-2007)6.《建筑边坡工程技术规范》(GB50330-2002)7．《城市测量规范》(CJJ8-99)8.《全球定位系统城市测量技术规程》(CJJ73-97)9.《建筑地基基础工程施工质量验收规范》(GB50202-2002)2.2监测项目2监测内容设置取决于工程本身的规模、施工方法、地质条件、环境条件等，本着经济、合理、有效的原则，根据设计要求并结合本工程特点，确定本工程的监测对象为：基坑开挖边坡结构。依据本工程基坑支护设计方案确定本基坑工程的监测内容和项目如下：1）开挖边坡水平位移2）开挖边坡沉降3）周边建筑物和既有道路沉降观测4）裂缝监测2.3开挖边坡水平位移监测基坑开挖过程中，由于基坑受外部压力的影响，开挖边坡会产生水平位移，因此在开挖边坡顶上设置水平位移观测点。测点布置：沿两侧开挖边坡顶均匀布设位移监测点，喷红漆编号做标记，监测点间距约5米。监测仪器：使用全站仪或者GPS；坡顶水平位移监测点布置图见附图。2.4开挖边坡垂直位移监测开挖边坡顶沉降是基坑基本监测项目，它最直接地反映支护结构外围的土体变形情况。测点布置：点位借用开挖边坡顶水平位移监测点，在每次观测时将监测点顶端部作为高程测点。监测仪器：使用全站仪1台，其精度为每公里中误差为±0.3mm，最小显示0.01mm，观测点精度不低于1mm；监测方法：待点位稳固后，根据边坡开始施工后进行第一次观测。2.5周边建筑物及道路沉降观测周边建筑物及道路沉降观测是基坑监测的最基本的项目，以防止基坑开挖过程中基坑外围土体的变化导致周边建筑物及道路的突然变形。测点布置：建筑物沉降点布设在基坑周边建筑物的四周拐角处及各重要部位，道路沉降点布设在道路向内侧1米位置处，在基坑开挖前，在道路相应位置处打钢钉设置沉降观测点，间距5米，喷红漆编号做标记。监测仪器：使用全站仪1台。监测方法：待点位稳固后，根据边坡开始施工后进行第一次观测。2.6支撑钢管垂直位移监测3测点布置：测点布置在每个支撑钢管的中部，采用喷红漆编号做标记。监测仪器：使用全站仪1台。监测方法：待点位稳固后，根据边坡开始施工后进行第一次观测。2.7裂缝监测在基坑周边应选择有代表性的裂缝进行布置，在基坑施工期间当发现新裂缝或原有裂缝有增大趋势时，应及时增设监测点。每一条裂缝的测点至少设2组，在裂缝的最宽处及裂缝末端宜布设监测点。2.8巡视检查作为仪器监测的补充，本基坑工程整个施工期内，将作巡视检查。1.巡视检查内容a．施工工况：基坑开挖分层高度、开挖分段长度是否与设计工况一致，有无超深、超长开挖；基坑场地地表水、地下水排放状况是否正常，基坑降水设施是否正常运转；基坑周围地面堆载是否有超载情况。b．周边环境：邻近基坑及建筑物施工工况；基坑周边建筑物、道路及地表有无裂缝出现。c．监测设施：基准点、测点有无破坏现场；有无影响观测工作的障碍物。2.巡视检查方法和记录主要依靠目测，可辅以锤、钎、量尺等工器以及摄像机进行。每次巡视检查应对自然环境、基坑工程检查情况进行详细记录。如发现异常，应及时通知现场负责人。巡视检查记录应及时整理，并与当日监测数据综合分析，以便准确地评价基坑的工作状态。3.施工组织为做好监测工作，保证在施工过程中万无一失，选派有经验的测量专业人员组成测量技术领导班子，专门领导和研究施工测量技术工作，及测量过程中出现的各种问题。具体作业要求如下：a.固定主要观测人员；b.固定观测仪器、...
