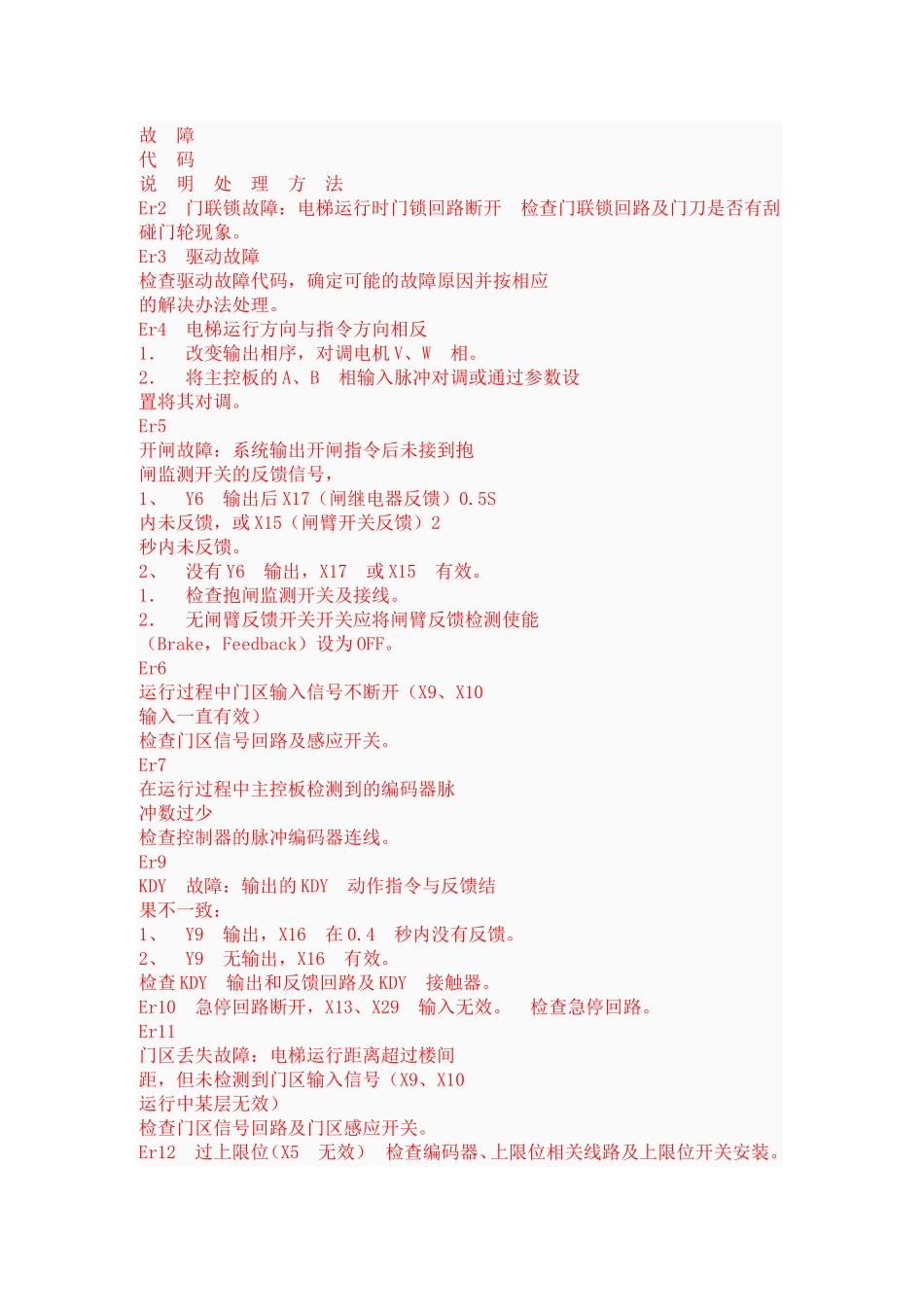

故障代码说明处理方法Er2门联锁故障：电梯运行时门锁回路断开检查门联锁回路及门刀是否有刮碰门轮现象。Er3驱动故障检查驱动故障代码，确定可能的故障原因并按相应的解决办法处理。Er4电梯运行方向与指令方向相反1．改变输出相序，对调电机V、W相。2．将主控板的A、B相输入脉冲对调或通过参数设置将其对调。Er5开闸故障：系统输出开闸指令后未接到抱闸监测开关的反馈信号，1、Y6输出后X17（闸继电器反馈）0.5S内未反馈，或X15（闸臂开关反馈）2秒内未反馈。2、没有Y6输出，X17或X15有效。1．检查抱闸监测开关及接线。2．无闸臂反馈开关开关应将闸臂反馈检测使能（Brake，Feedback）设为OFF。Er6运行过程中门区输入信号不断开（X9、X10输入一直有效）检查门区信号回路及感应开关。Er7在运行过程中主控板检测到的编码器脉冲数过少检查控制器的脉冲编码器连线。Er9KDY故障：输出的KDY动作指令与反馈结果不一致：1、Y9输出，X16在0.4秒内没有反馈。2、Y9无输出，X16有效。检查KDY输出和反馈回路及KDY接触器。Er10急停回路断开，X13、X29输入无效。检查急停回路。Er11门区丢失故障：电梯运行距离超过楼间距，但未检测到门区输入信号（X9、X10运行中某层无效）检查门区信号回路及门区感应开关。Er12过上限位（X5无效）检查编码器、上限位相关线路及上限位开关安装。Er13过下限位（X6无效）检查编码器、下限位相关线路及下限位开关安装。Er14楼层位置计数器错误：此故障发生后，电梯将慢车返回最底层，校正位置1．检查编码器或相关线路；2．检查门区回路；3．典型故障为门区开头抖动或某段钢丝绳打滑。Er17发出运行指令后，没有驱动输出检查控制器相关参数设置，或与厂家联系。Er18楼层计数值错误：此故障发生后，电梯将慢车返回最低层校正位置检查编码器或相关回路。Er19目标层距离不够，无法正常换速；端站安装位置改变后没有进行井道自学习。1．降低单层运行速度、加急运行曲线减小换速距离2．进行井道自学习。Er20电梯运行到顶层或底层并换速后，电梯的运行速度无下降；端站安装位置改变后没有进行井道自学习。1．加大控制器比例参数；检查制动电阻是否匹配。2．减缓运行曲线；3．进行井道自学习。Er21单次运行时间超过设定值1．检查控制器相关参数设置；2．检查是否有钢丝绳打滑及轿厢卡死现象；3．检查OverTime项设置值是否正确。Er22快车运行时有检修信号输入（X0输入无效，电梯进入检修状态）检查检修开关及相关线路。Er23运行过程中某层门区信号（X9、X10）其中一个无效。检查门区信号回路及门区感应开关。Er25热敏开关保护，制动电阻或电机过热；（X21输入无效）检查热敏开关回路。Er26门联锁故障，门联锁接触器触点状态与线圈状态不一致（X14、X30输入不一致）检查门联锁接触器线圈与触点状态及主控板与之对应的输入口。Er27急停故障，急停接触器触点状态与线圈状态不一致（X13、X29输入不一致）检查急停接触器线圈与触点状态及主控板与之对应的输入口。Er28上下端站或上下次端站粘连（X7或X8不在安装楼层有效）相应端站不在安装楼层有效，检查端站信号Er29通讯干扰过大保护（系统或并联通讯）1．处理系统接地，消除干扰；2．排查呼梯板或操纵盘是否有损坏，破坏CAN通讯总线。8-3第8章故障诊断8.2.井道自学习故障诊断井道自学习故障的故障代码、可能的故障原因及其解决办法参见表8.2。表8.2井道自学习故障列表故障代码说明处理方法LER=0系统运行保护按Esc键退出，并查看系统运行故障记录，根据表8.1按对应故障号的处理方法处理。LER=1脉冲输入反向调整系统脉冲输入的相序。将A相脉冲与B相脉冲对调或通过参数设置将其对调。LER=2下端站1重复输入错误安装下端站1，造成多个端站信号输入或下端站1开关抖动。请检查下端站1的安装。LER=3下端站1丢失（2.0m/s以上电梯）下端站2先于下端站1到达或下端站1丢失，请检查下端站1的安装。LER=4下端站2重复输入（2.0m/s以上电梯）错误安装下端站2造成多个端站信号输入或下端站2开关抖动，请检查下端站2的安装。LER=5下端站2丢失（2.0m/s以上电梯）上端站2先于下端站2到达或下端站2丢失，请检查下端站2的安装。LER=6上端站2重复输入（2.0m/s...
