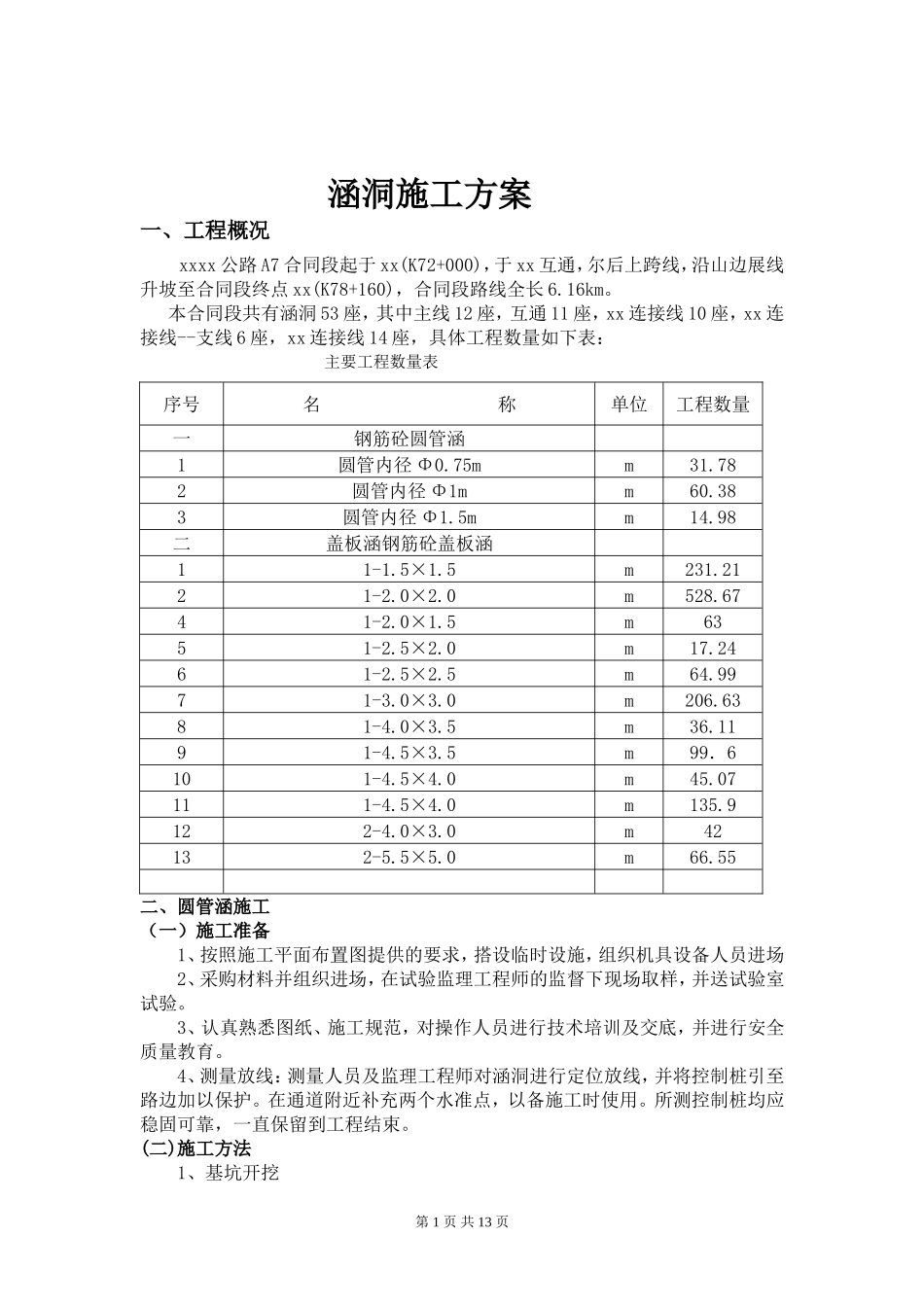

涵洞施工方案一、工程概况xxxx公路A7合同段起于xx(K72+000)，于xx互通，尔后上跨线，沿山边展线升坡至合同段终点xx(K78+160)，合同段路线全长6.16km。本合同段共有涵洞53座，其中主线12座，互通11座，xx连接线10座，xx连接线--支线6座，xx连接线14座，具体工程数量如下表：主要工程数量表序号名称单位工程数量一钢筋砼圆管涵1圆管内径Φ0.75mm31.782圆管内径Φ1mm60.383圆管内径Φ1.5mm14.98二盖板涵钢筋砼盖板涵11-1.5×1.5m231.2121-2.0×2.0m528.6741-2.0×1.5m6351-2.5×2.0m17.2461-2.5×2.5m64.9971-3.0×3.0m206.6381-4.0×3.5m36.1191-4.5×3.5m99．6101-4.5×4.0m45.07111-4.5×4.0m135.9122-4.0×3.0m42132-5.5×5.0m66.55二、圆管涵施工（一）施工准备1、按照施工平面布置图提供的要求，搭设临时设施，组织机具设备人员进场2、采购材料并组织进场，在试验监理工程师的监督下现场取样，并送试验室试验。3、认真熟悉图纸、施工规范，对操作人员进行技术培训及交底，并进行安全质量教育。4、测量放线：测量人员及监理工程师对涵洞进行定位放线，并将控制桩引至路边加以保护。在通道附近补充两个水准点，以备施工时使用。所测控制桩均应稳固可靠，一直保留到工程结束。(二)施工方法1、基坑开挖第1页共13页根据技术人员放样出的涵洞中线桩、涵洞基础大小和现场地质情况确定基础开挖位置，用石灰撒出开挖边线，现场测量原地面标高，计算出基坑下挖深度，并在开挖边线旁打好标高控制桩。涵洞基础采用机械开挖，如有石方，则采用松动爆破开挖，开挖时严格按设计的尺寸进行，严禁超宽超深开挖再用虚土回填。在基坑开挖的同时，应将涵端口八字墙或一字墙基础基坑一并挖好。基坑开挖出的弃土不得妨碍开挖基坑及其他工作，弃土应堆放在远离基坑位置，必须堆放在基坑附近时，弃土堆坡脚距基坑顶缘的距离不小于基坑的深度。基坑挖到接近设计标高时，应停止机械开挖，改由人工清底、平整。遇有地下水，应在四周加设排水沟及集水井，及时进行抽水，防止基底被水浸泡。基坑开挖应不间断地进行，以防止基坑暴露时间过长。当基底达到设计标高时应及时报请测量监理工程师检查，同时进行基底承载力试验，填写基坑工程检查证，报请监理工程师检查，合格后，立即进行下道工序。若承载力达不到设计要求，则需要报请监理工程师，根据四方现场处理方案进行处理，处理合格后即可进行下一步工序。2、基础施工基坑检查合格后，即可进行圆涵基础施工，先在基底用砂浆进行封底找平，再在砂浆底面上用全站仪放样出涵洞轴线，用墨线弹出立模边线和每个沉降缝位置。模板除锈后进行刷油处理，以利于脱模。模板后加设钢管支撑，支撑应结实牢固，保证浇筑砼时模板不变形不跑模。测量模板顶标高，确定砼顶面位置并在模板上做好明显的标记。圆管涵基础为C15砼，盖板涵基础为C25砼。砼采用搅拌站集中搅拌，从搅拌站用砼专用泵车运至施工现场，砼应拌和均匀、颜色一致，不得有离析和泌水现象。严格控制砼拌和时间和入模后的振动时间，振捣采用插入式振动器，振捣时注意振动器不能碰撞模板，振动时间和次数依照砼密实来调整，密实的砼标准为砼不再下沉，无气泡上升，表面泛浆。砼浇注时，须注意砼自由倾落高度不宜超过2米，以防止砼出现离析现象，高度超过2米时，应用串筒或溜槽等设施下落，根据现场地形情况，运用溜槽。砼浇筑应连续进行，因故必须间断时，其间断时间应小于前层砼的初凝时间施工过程中，必须密切注意砼是否由板缝及钢模底流出，并及时调整模板封堵缝隙。第2页共13页浇筑过程中，由专职试验员在工地当场制作足够数量的砼试件，并及时拆模送标养室养生。砼灌筑完成初凝后用草袋覆盖，以保证砼表面湿润，基础砼达到一定强度后拆模，并洒水养生。3、管节预制本工程所有圆管均采用外购成品圆管，圆管预制由工程部提供设计图纸，圆管出厂时需厂家提供产品出厂合格证书。圆管成品应符合下列要求：管节端面应平整并与其轴线垂直。管壁内外侧表面应平直圆面积滑，如有蜂窝，每处面积不得大于30*30cm，其深度不得超过10mm；总面积不得超过全面积的1%并不得露筋，蜂窝处应修补完善后方可使用。安装前需经监理...
