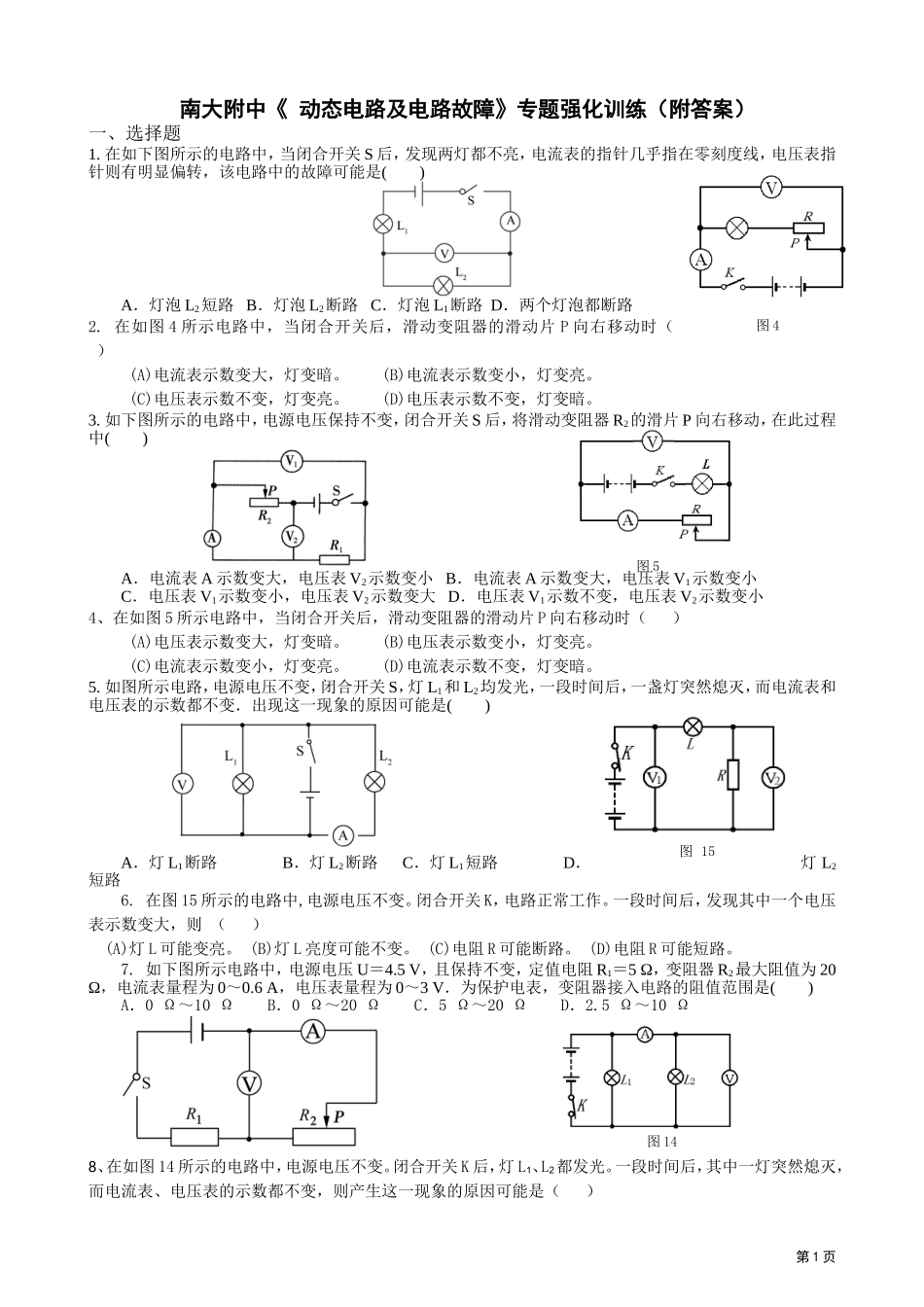

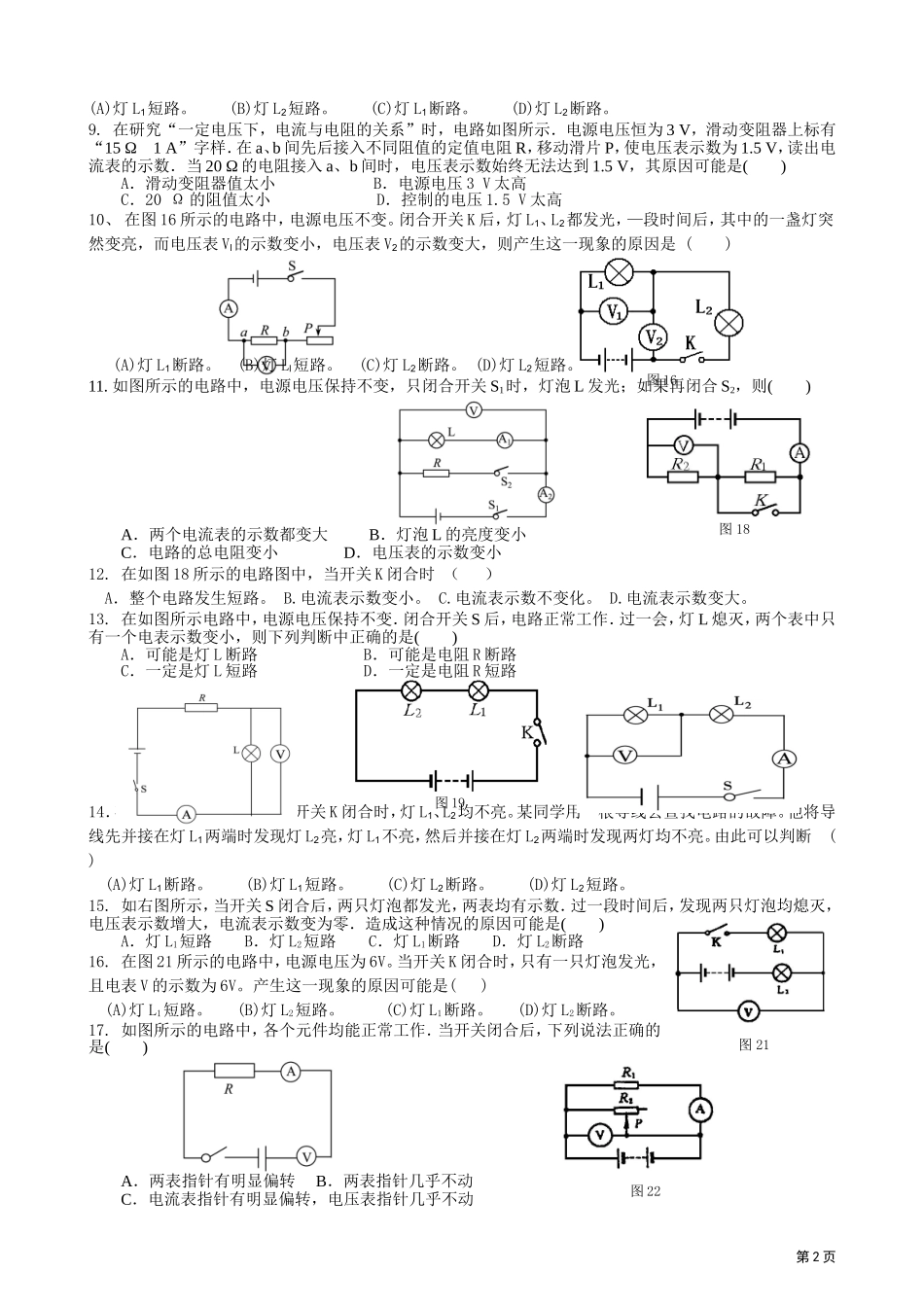

南大附中《动态电路及电路故障》专题强化训练（附答案）一、选择题1.在如下图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转，该电路中的故障可能是()A．灯泡L2短路B．灯泡L2断路C．灯泡L1断路D．两个灯泡都断路2.在如图4所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）(A)电流表示数变大，灯变暗。(B)电流表示数变小，灯变亮。(C)电压表示数不变，灯变亮。(D)电压表示数不变，灯变暗。3.如下图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中()A．电流表A示数变大，电压表V2示数变小B．电流表A示数变大，电压表V1示数变小C．电压表V1示数变小，电压表V2示数变大D．电压表V1示数不变，电压表V2示数变小4、在如图5所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）(A)电压表示数变大，灯变暗。(B)电压表示数变小，灯变亮。(C)电流表示数变小，灯变亮。(D)电流表示数不变，灯变暗。5.如图所示电路，电源电压不变，闭合开关S，灯L1和L2均发光，一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变．出现这一现象的原因可能是()A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路6.在图15所示的电路中,电源电压不变。闭合开关K，电路正常工作。一段时间后，发现其中一个电压表示数变大，则（）(A)灯L可能变亮。(B)灯L亮度可能不变。(C)电阻R可能断路。(D)电阻R可能短路。7.如下图所示电路中，电源电压U＝4.5V，且保持不变，定值电阻R1＝5Ω，变阻器R2最大阻值为20Ω，电流表量程为0～0.6A，电压表量程为0～3V．为保护电表，变阻器接入电路的阻值范围是()A．0Ω～10ΩB．0Ω～20ΩC．5Ω～20ΩD．2.5Ω～10Ω8、在如图14所示的电路中，电源电压不变。闭合开关K后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）第1页图4图5图15图14(A)灯L1短路。(B)灯L2短路。(C)灯L1断路。(D)灯L2断路。9.在研究“一定电压下，电流与电阻的关系”时，电路如图所示．电源电压恒为3V，滑动变阻器上标有“15Ω1A”字样．在a、b间先后接入不同阻值的定值电阻R，移动滑片P，使电压表示数为1.5V，读出电流表的示数．当20Ω的电阻接入a、b间时，电压表示数始终无法达到1.5V，其原因可能是()A．滑动变阻器值太小B．电源电压3V太高C．20Ω的阻值太小D．控制的电压1.5V太高10、在图16所示的电路中，电源电压不变。闭合开关K后，灯L1、L2都发光，—段时间后，其中的一盏灯突然变亮，而电压表Vl的示数变小，电压表V2的示数变大，则产生这一现象的原因是()(A)灯L1断路。(B)灯Ll短路。(C)灯L2断路。(D)灯L2短路。11.如图所示的电路中，电源电压保持不变，只闭合开关S1时，灯泡L发光；如果再闭合S2，则()A．两个电流表的示数都变大B．灯泡L的亮度变小C．电路的总电阻变小D．电压表的示数变小12.在如图18所示的电路图中，当开关K闭合时（）A．整个电路发生短路。B.电流表示数变小。C.电流表示数不变化。D.电流表示数变大。13.在如图所示电路中，电源电压保持不变．闭合开关S后，电路正常工作．过一会，灯L熄灭，两个表中只有一个电表示数变小，则下列判断中正确的是()A．可能是灯L断路B．可能是电阻R断路C．一定是灯L短路D．一定是电阻R短路14．在图19所示的电路中，当开关K闭合时，灯L1、L2均不亮。某同学用一根导线去查找电路的故障。他将导线先并接在灯L1两端时发现灯L2亮，灯L1不亮，然后并接在灯L2两端时发现两灯均不亮。由此可以判断()(A)灯L1断路。(B)灯L1短路。(C)灯L2断路。(D)灯L2短路。15.如右图所示，当开关S闭合后，两只灯泡都发光，两表均有示数．过一段时间后，发现两只灯泡均熄灭，电压表示数增大，电流表示数变为零．造成这种情况的原因可能是()A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路16.在图21所示的电路中，电源电压为6V。当开关K闭合时，只有一只灯泡发光，且电表V的示数为6V。产生这一现象的原因可能是()(A)灯L1短路。(B)灯L2短路。(C)灯L1断路。(D)灯L2断路。17.如图所示的电路中，各个元...
