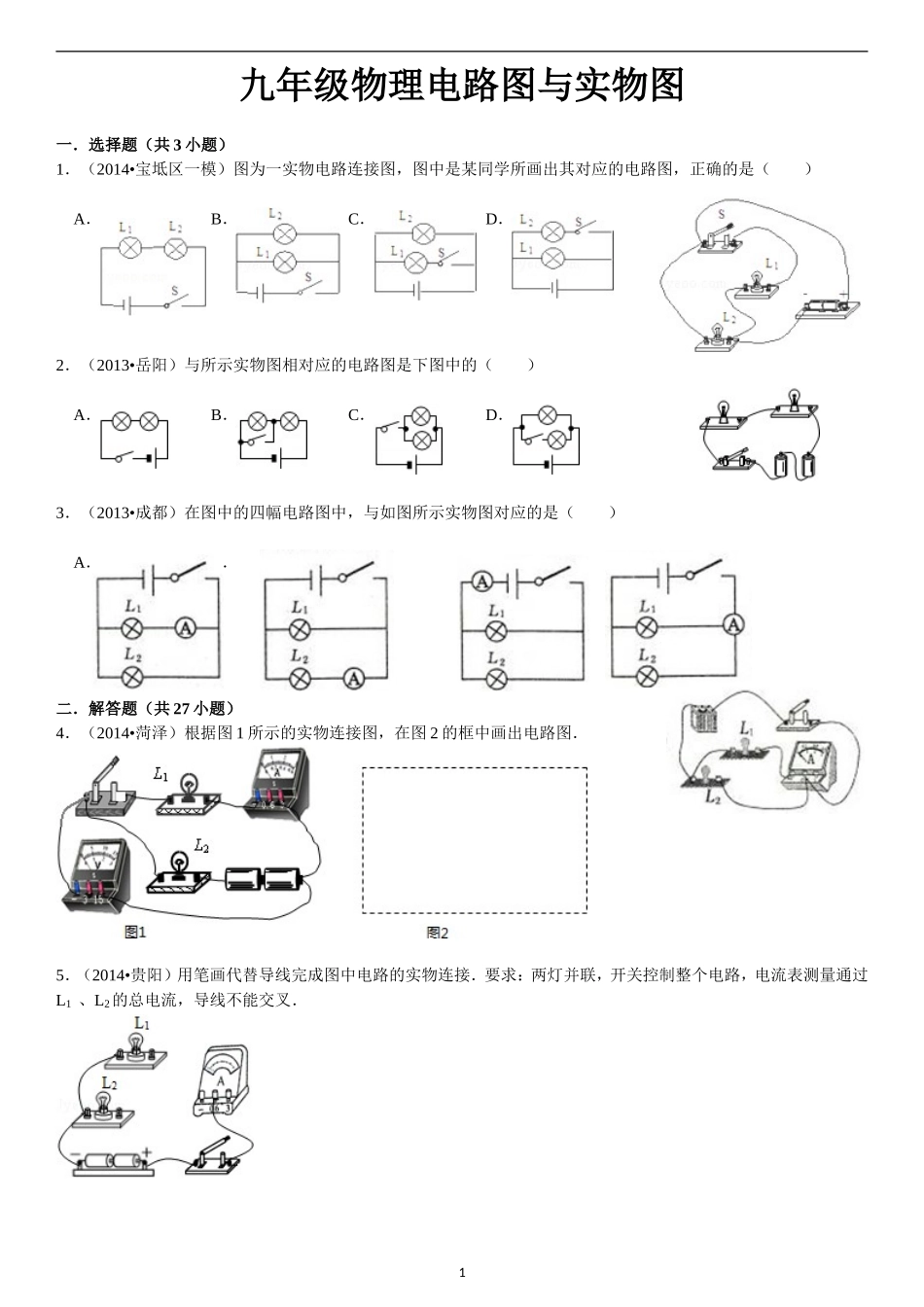

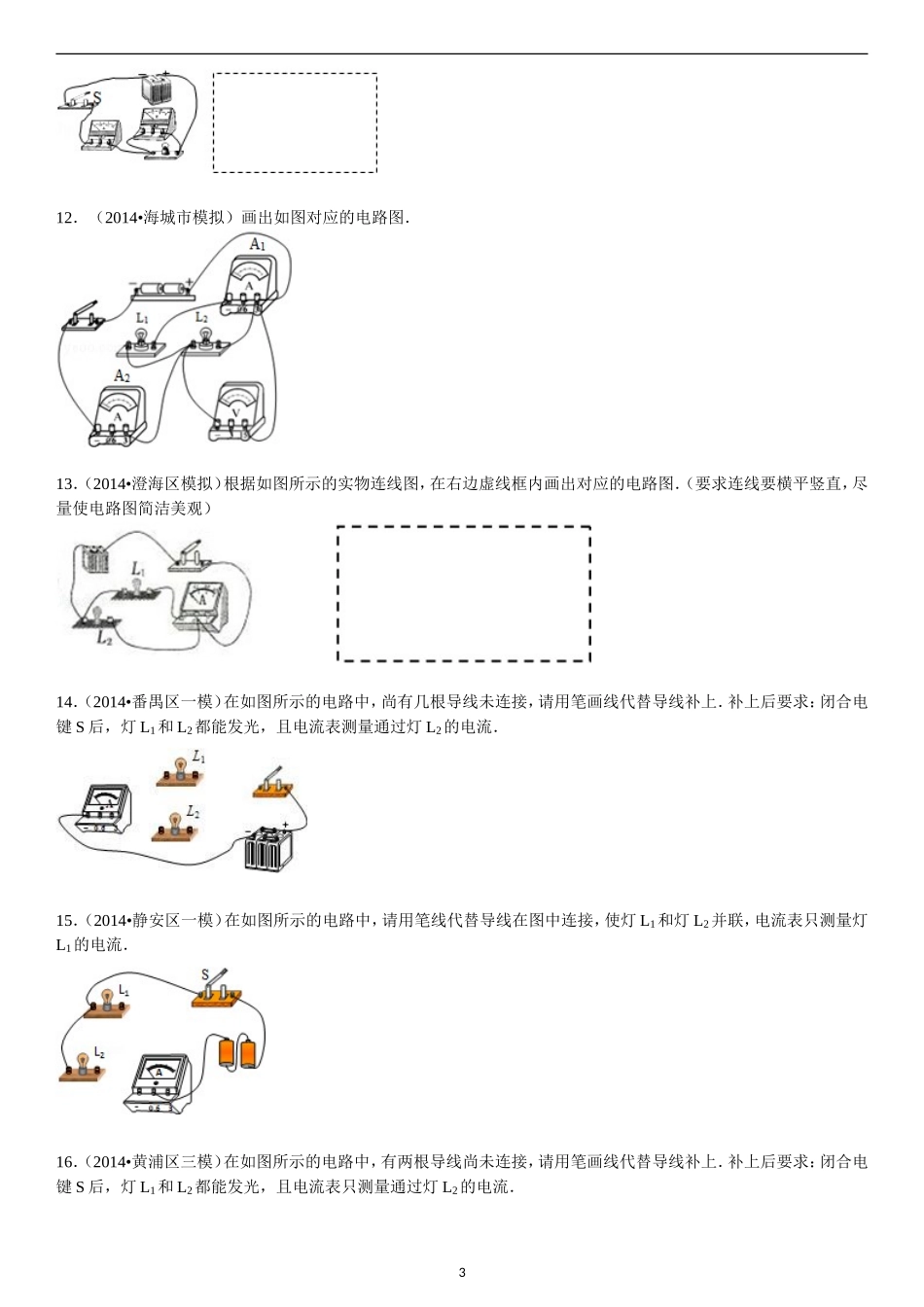

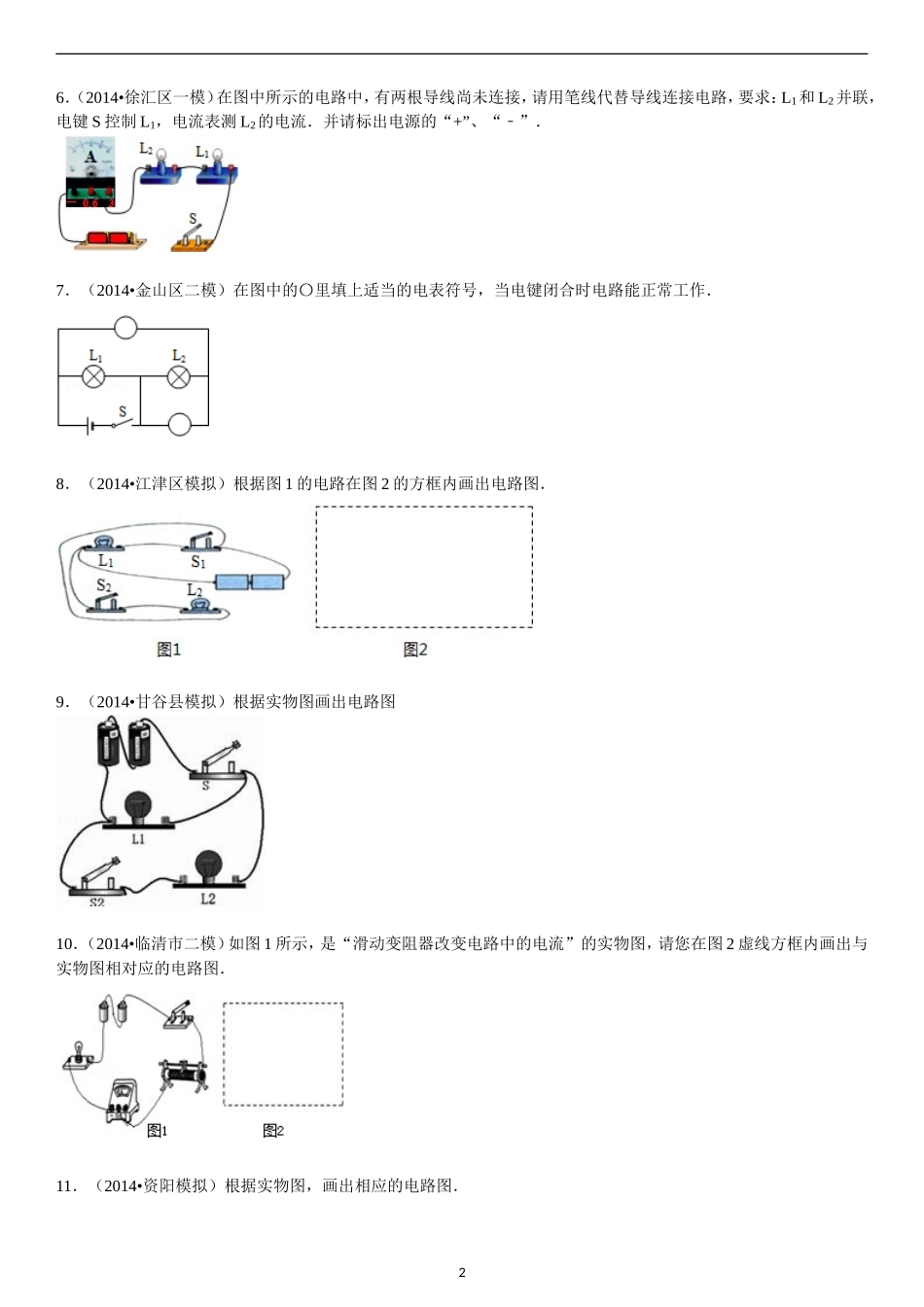

1九年级物理电路图与实物图一．选择题（共3小题）1．（2014•宝坻区一模）图为一实物电路连接图，图中是某同学所画出其对应的电路图，正确的是（）A．B．C．D．2．（2013•岳阳）与所示实物图相对应的电路图是下图中的（）A．B．C．D．3．（2013•成都）在图中的四幅电路图中，与如图所示实物图对应的是（）A．B．C．D．二．解答题（共27小题）4．（2014•菏泽）根据图1所示的实物连接图，在图2的框中画出电路图．5．（2014•贵阳）用笔画代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉．26．（2014•徐汇区一模）在图中所示的电路中，有两根导线尚未连接，请用笔线代替导线连接电路，要求：L1和L2并联，电键S控制L1，电流表测L2的电流．并请标出电源的“+”、“﹣”．7．（2014•金山区二模）在图中的〇里填上适当的电表符号，当电键闭合时电路能正常工作．8．（2014•江津区模拟）根据图1的电路在图2的方框内画出电路图．9．（2014•甘谷县模拟）根据实物图画出电路图10．（2014•临清市二模）如图1所示，是“滑动变阻器改变电路中的电流”的实物图，请您在图2虚线方框内画出与实物图相对应的电路图．11．（2014•资阳模拟）根据实物图，画出相应的电路图．312．（2014•海城市模拟）画出如图对应的电路图．13．（2014•澄海区模拟）根据如图所示的实物连线图，在右边虚线框内画出对应的电路图．（要求连线要横平竖直，尽量使电路图简洁美观）14．（2014•番禺区一模）在如图所示的电路中，尚有几根导线未连接，请用笔画线代替导线补上．补上后要求：闭合电键S后，灯L1和L2都能发光，且电流表测量通过灯L2的电流．15．（2014•静安区一模）在如图所示的电路中，请用笔线代替导线在图中连接，使灯L1和灯L2并联，电流表只测量灯L1的电流．16．（2014•黄浦区三模）在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：闭合电键S后，灯L1和L2都能发光，且电流表只测量通过灯L2的电流．417．（2013•大连）将如图中的各电路元件连接起来．要求R1与R2并联，开关S1控制R1和R2，开关S2只控制R2．18．（2013•梅州模拟）如图所示为一个电学实验的实物连线图，请在右边的方框中画出其对应的电路图（要求标明电流表的正、负接线柱）．19．（2013•南沙区一模）如图甲所示的电路，请在图甲中添加一条导线，使L1、L2并联，电流表只测量灯L1的电流，并在乙虚线方框内画出对应的电路图．20．（2013•济阳县模拟）请在图中用笔画线代替导线，按要求连接电路．要求：开关同时控制两盏电灯；电灯L1、L2并联；电流表测通过L1的电流（通过L1的电流小于0.6A）．521．（2013•宿迁二模）在下图中请你以笔代线将根据甲图中的电路图连接好电路．（其中A1的量程为0～0.6A，A2的量程为0～3A）22．（2012•永州）请依据图1所示电路图，用笔画线代替导线将答题卡图2所示的实物图补充连接成完整电路．23．（2012•花都区一模）请根据图甲的实物连接图，在图乙的虚线方框内画出对应的电路图．24．（2012•南海区模拟）根据甲所示的电路图，将图乙中的实物，用笔画线表示导线，将它们连接起来（导线不能有交叉）．已知电流表A1的示数为2.5A，通过L1的电流是1.1A．25．（2011•西藏）按照图甲的电路图，把图乙中所示的实物连接起来．626．（2011•龙湖区模拟）小明连接了如图所示电路，请在方框内画出它的电路图．27．（2011•天河区一模）连接实物图，使灯泡L1和L2并联，电流表测L1电流，开关控制总电路．28．（2011•苍溪县模拟）在图①②中两图均为L1、L2组成的并联电路，请在图中错误处打“×”，并加以改正．29．（2010•黔东南州）根据如图所示的实物图，在虚线框内画出对应的电路图．30．（2010•兰州）如图所示为一实物电路，请画出所对应的电路图．7九年级物理电路图与实物图参考答案与试题解析一．选择题（共3小题）1．（2014•宝坻区一模）图为一实物电路连接图，图中是某同学所画出其对应的电路图，正确的是（）A．B．C．D．考点：根据实物图画电路图．菁优网版权所有专题：电流和电路．分析：分析实物...
