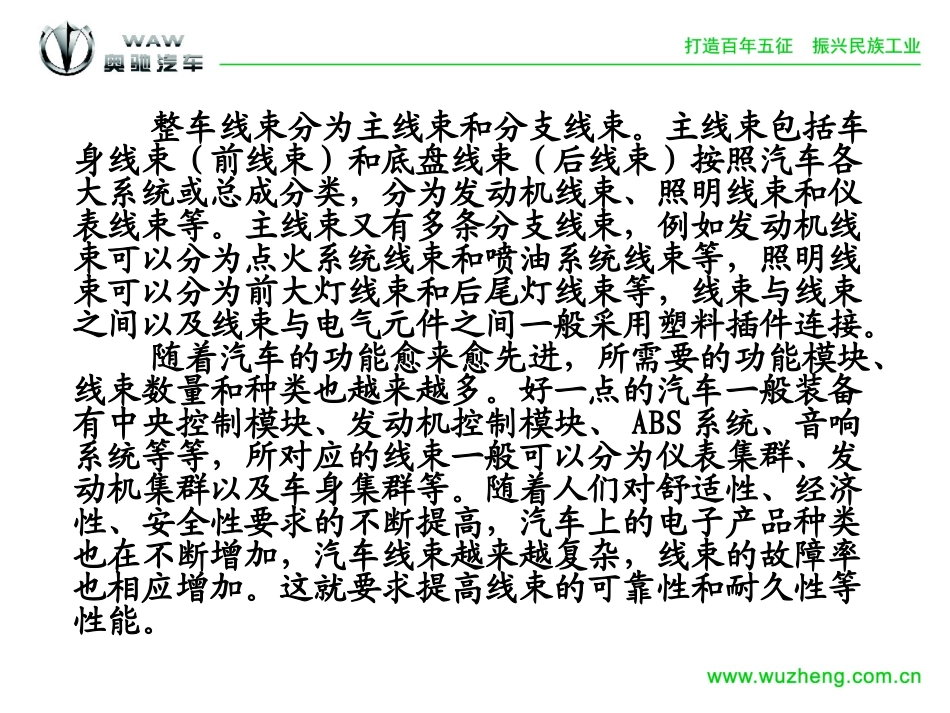

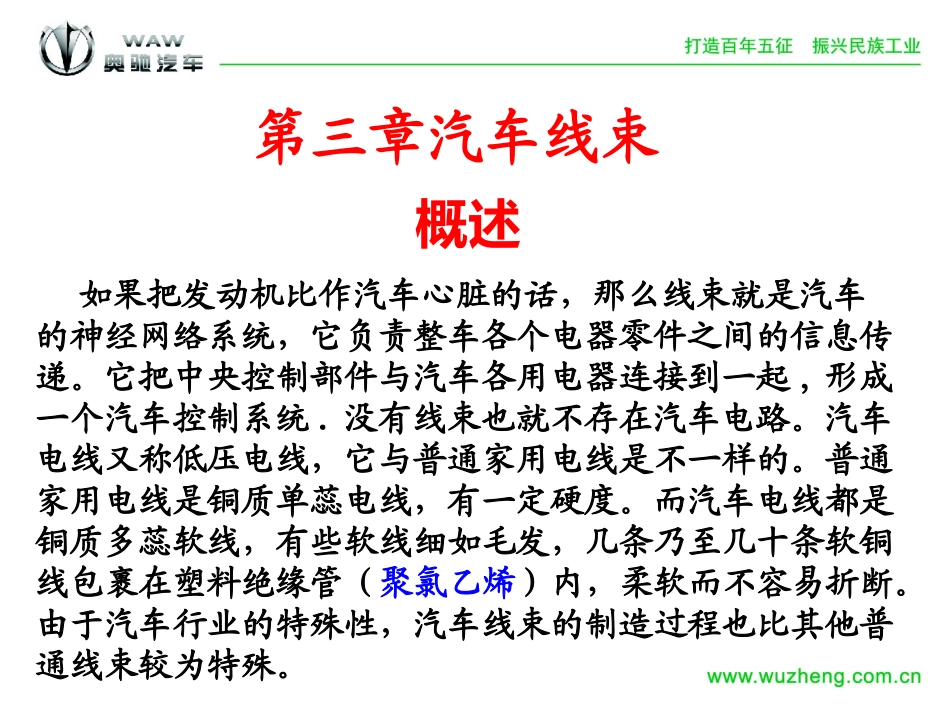

汽车线束课件第三章汽车线束概述如果把发动机比作汽车心脏的话，那么线束就是汽车的神经网络系统，它负责整车各个电器零件之间的信息传递。它把中央控制部件与汽车各用电器连接到一起,形成一个汽车控制系统.没有线束也就不存在汽车电路。汽车电线又称低压电线，它与普通家用电线是不一样的。普通家用电线是铜质单蕊电线，有一定硬度。而汽车电线都是铜质多蕊软线，有些软线细如毛发，几条乃至几十条软铜线包裹在塑料绝缘管（聚氯乙烯）内，柔软而不容易折断。由于汽车行业的特殊性，汽车线束的制造过程也比其他普通线束较为特殊。整车线束分为主线束和分支线束。主线束包括车身线束（前线束）和底盘线束（后线束）按照汽车各大系统或总成分类，分为发动机线束、照明线束和仪表线束等。主线束又有多条分支线束，例如发动机线束可以分为点火系统线束和喷油系统线束等，照明线束可以分为前大灯线束和后尾灯线束等，线束与线束之间以及线束与电气元件之间一般采用塑料插件连接。随着汽车的功能愈来愈先进，所需要的功能模块、线束数量和种类也越来越多。好一点的汽车一般装备有中央控制模块、发动机控制模块、ABS系统、音响系统等等，所对应的线束一般可以分为仪表集群、发动机集群以及车身集群等。随着人们对舒适性、经济性、安全性要求的不断提高，汽车上的电子产品种类也在不断增加，汽车线束越来越复杂，线束的故障率也相应增加。这就要求提高线束的可靠性和耐久性等性能。在目前，不管是高级豪华汽车还是普通汽车，线束编成的形式基本上是一样的，都是由电线、联插件、波纹管和包裹胶带组成，它既要确保传送电信号，也要保证连接电路的可靠性，向电子电气部件供应规定的电流值，防止对周围电路的电磁干扰，并要排除电器短路。随着汽车功能的增加，电子控制技术的普遍应用，电气件越来越多，电线也会越来越多，线束也就变得越粗越重。因此先进的汽车就引入了CAN总线配置，采用多路传输系统。与传统线束比较，多路传输装置大大减少了导线及联插件数目，使布线更为简易。第一节线束基本组成一、汽车用导线按承受电压的高低分类：高压导线和低压导线。1、导线截面积的正确选择根据用电设备的负载电流大小选择导线的截面积。汽车线束内的电线常用规格有标称截面积0.5、0.75、1.0、1.5、2.0、2.5、4.0、6.0等平方毫米的电线(日系车中常用的标称截面积为0.5、0.85、1.25、2.0、2.5、4.0、6.0等平方毫米)，它们各自都有允许负载电流值，配用于不同功率用电设备的导线。以整车线束为例，0.5规格线适用于仪表灯、指示灯、门灯、顶灯等；0.75规格线适用于牌照灯，前后小灯、制动灯等；1.0规格线适用于转向灯、雾灯等；1.5规格线适用于前大灯、喇叭等；主电源线例如发电机电枢线、搭铁线等要求2.5至4平方毫米电线。这只是指一般汽车而言，关键要看负载的最大电流值，例如蓄电池的搭铁线、正极电源线则是专门的汽车电线单独使用，它们的线径都比较大，起码有十几平方毫米以上，这些“巨无霸”电线就不会编入主线束内。其一般原则为：长时间工作的电气设备可选用实际载流量60%的导线；短时间工作的用电设备可选用实际载流量60%－100%之间的导线。同时，还应考虑电路中的电压降和导线发热等情况，以免影响用电设备的电气性能和超过导线的允许温度。为保证一定的机械强度，一般低压导线截面积不小于0.5mm2。2、导线线径的确定在确定导线截面积时要考虑电压降和导线的发热（1）用电设备的电流强度为：I=P/UＮ（P—负载功率;UＮ—额定电压）（2）导线截面积计算公式为：A=IρL/UＶＬ（I--电流，安培；A—导线截面积，平方毫米;ρ—铜导线电阻率，一般取值0.0185Ω.mm2/m；L--导线长度，米；UＶＬ--导线允许的电压降，伏特）（3）为避免导线过度发热，应该检查电流密度，其公式为：S=I/A各种电路允许的电压降UＶＬ及导线的电流密度如表1、表2所示电路导线电压降UＶＬ（V）整个电路电压降（V）备注发电机B+至蓄电池0.4--在额定电压和额定功率时的电流起动机主电缆0.5--在+20℃时的起动机短路电流照明电路0.10.1功率小于15W照明电路0.30.3功率大于15W吸引线圈和保持线圈1.51.9其他电路0.51.5表1（额定电...
