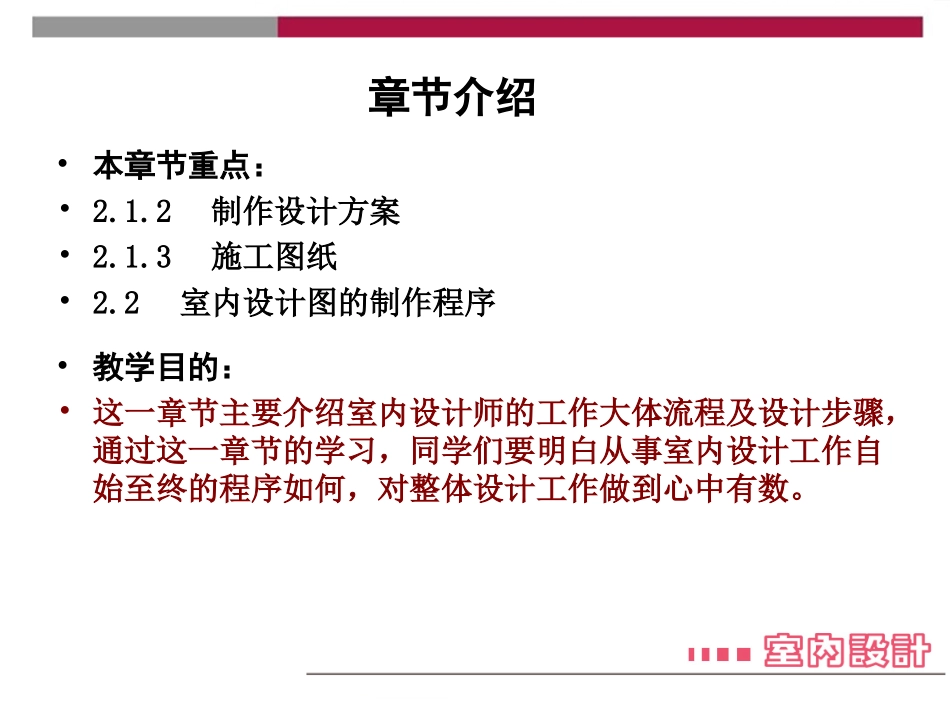

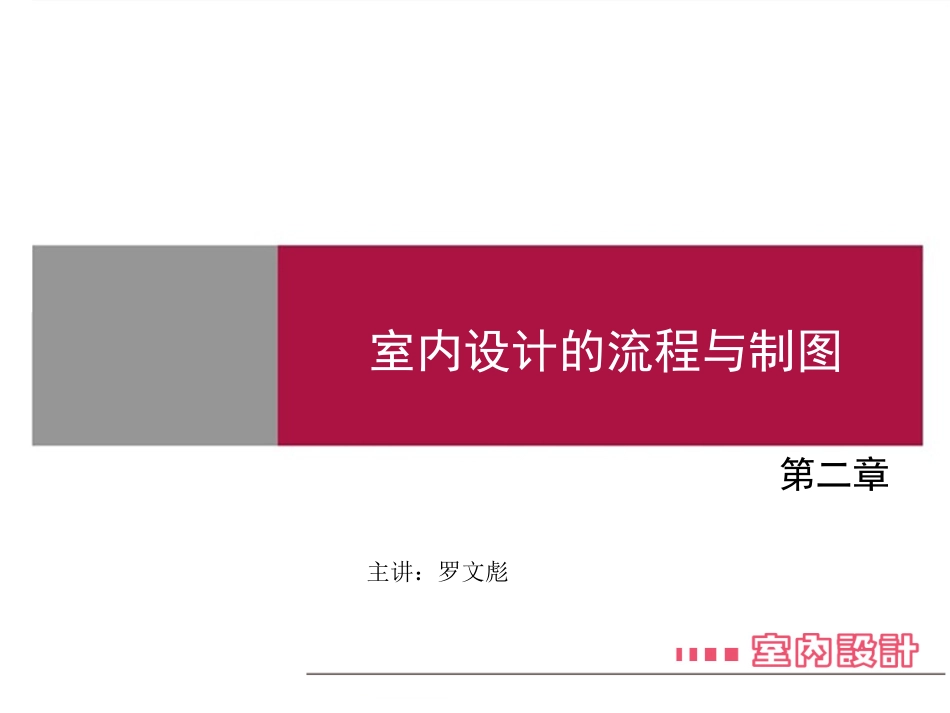

室内设计的流程与制图第二章主讲：罗文彪章节介绍•本章节重点：•2.1.2制作设计方案•2.1.3施工图纸•2.2室内设计图的制作程序•教学目的：•这一章节主要介绍室内设计师的工作大体流程及设计步骤，通过这一章节的学习，同学们要明白从事室内设计工作自始至终的程序如何，对整体设计工作做到心中有数。第二章室内设计的流程与图画制作2.1室内设计的流程2.2室内设计图的制作程序2.1室内设计的流程•2.1.2制作设计方案•2.1.3施工图纸•2.1.4现场调整•2.1.1明确客户需求2.1室内设计的流程•2.1.1明确客户需求•要制作出符合客户要求的设计作品，首先需要与客户沟通，明确客户的需求，收集第一手资料，这些资料是设计师设计的依据。•（1）客户交流•与客户交流应获得的第一手资料包括：客户的年龄、职业、性格、个人爱好、装修风格定位等。2.1室内设计的流程•（2）掌握设计空间的资料•了解所要设计的室内空间环境的情况并进行现场测量，尽可能多的收集能够用于设计的资料。这些资料包括：具体的墙体尺寸、门窗位置、梁柱分布状况、地面的起伏、顶棚的高度、插座的数量及位置、卫生间给排水管的位置等。1）测量应以柱边线、墙角线为准，通常测量为净空尺寸。2）详细测量现场的各个空间总长、总宽尺寸，墙柱跨度的长、宽尺寸。记录现场尺寸与图纸的出入情况，记录现场间墙工程误差（如墙体不垂直，墙脚不成直角等）3）标明混凝土墙、柱和非承重墙的位置尺寸。4）标注门窗的实际尺寸、高度，开合方式、边框结构及固定处理结构以及窗台、窗上墙的高度，幕墙结构的间距、框架形式、玻璃间隔，幕墙防火隔断的实际做法，记录采光、通风及户外景观的情况。5）测量顶面的净空高度、梁底高度，测量梁高、梁宽尺寸，测量梯台结构落差等。（以平水线为基准来测）6）地平面标高要记录现场情况并预计完成尺寸。7）记录雨水管、排水管、排污管、洗手间下沉池、管井、消防栓、收缩缝的位置及大小，尺寸以管中为准，要包覆的则以检修口外最大尺寸为准。8）复检建筑的位置、朝向，所处地段；周围的环境状态，包括噪声、空气质量、绿色状况、光照、水状态等。2.1室内设计的流程•2.1.2制作设计方案（任务书）•（1）设计任务书•设计任务书是业主对工程项目设计提出的要求，是工程设计的主要依据。进行可行性研究的工程项目，可以用批准的可行性研究报告代替设计任务书。2.1室内设计的流程•（2）设计任务书的制定•设计任务书一般应包括以下几方面内容：•1．设计项目名称、建设地点•2．设计项目概况•3．设计依据•4．设计风格•5.设计范围•6.具体设计要求•7.进度要求•8.造价控制•9.设计文件要求•10．需设计单位完成的其他工作•11．建设单位提供的设计文件2.1室内设计的流程项目名称从装饰企业现时选题。户型图从装饰企业现时选题。业主档案户型：；方位：；面积：；朝向：；楼层：；结构类型：；人口：；来客情况：；□男主人：年龄：；职业：；收入：；个人性格：；个人喜好：；生活习惯：；色彩倾向：；□女主人：年龄：；职业：；收入：；个人性格：；个人喜好：；生活习惯：；色彩倾向：；其他：设计要求业主要求：功能要求：预算范围要求：风格要求：特殊要求：家具配置计划：所喜爱的主材和设备的品类及色彩：其他：通用要求：1.1、按照住宅室内设计的基本理论，在满足功能的基础上，力求方案有个性、有思想。2.2、设计要适合业主的身份特点，有一定的文化品质和精神内涵。3.3、针对居住的需要，充分考虑空间的功能分区，组织合理的交通流线。4.4、充分利用已有现有条件，考虑业主的情况，结合自己对住宅室内设计的理解，创造温馨、舒适的人居环境。5.5、设计要以人体工学的要求为基础，满足人的行为和心理尺度。设计深度要求：设计深度达到业主主要意愿及功能性、艺术性合理和常规的施工图设计标准设计依据国家/行业相关规范与标准《建筑内部装修设计规范》G50222-95《建筑设计防火规范》GBJ16-87《房屋建筑制图统一标准》(GB/T50001-2001)《北京市建筑工程计价定额》(BGD1——2000)《通用用电设备配电设计规范》GB50055-93《国家住宅装饰装修工程施工规范》《建筑装饰装修工程施工...
