注塑成型技术培训之工艺理解VIP免费

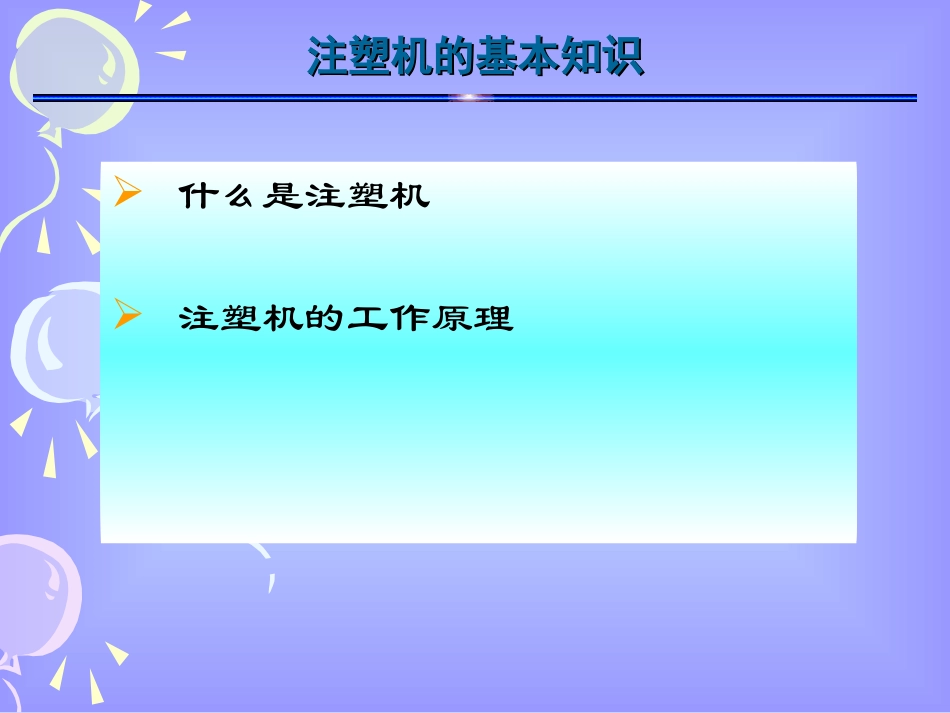

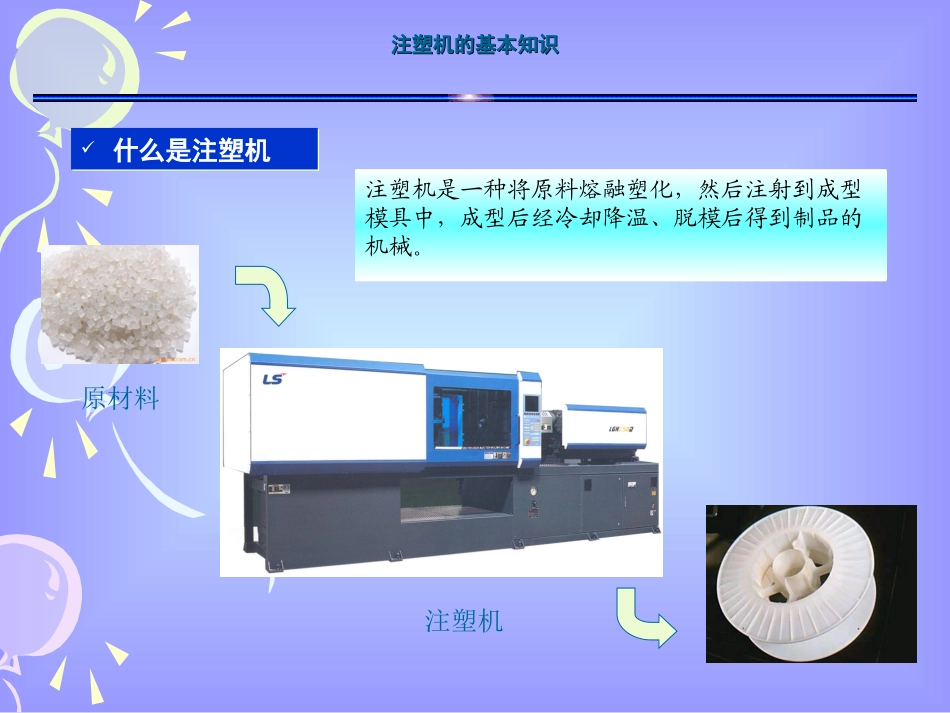

注塑机的基本知识注塑机的基本知识什么是注塑机注塑机的工作原理注塑机的基本知识注塑机的基本知识注塑机是一种将原料熔融塑化，然后注射到成型模具中，成型后经冷却降温、脱模后得到制品的机械。原材料注塑机什么是注塑机什么是注塑机注塑机的基本知识注塑机的基本知识与医疗用的注射器相似，它是借助螺杆（或柱塞）的推力，将已塑化好的熔融状态（即粘流态）的塑料注射入闭合好的模腔内，经固化定型后取得制品的工艺过程。注塑机注射部分注射器注塑机工作原理注塑机工作原理D型机动作示意D型机动作示意合模注塑机的结构特点注塑机的结构特点高压锁模射座进注射保压冷却开模顶出取件塑化计量注塑机的结构特点注塑机的结构特点塑化部件注射座（注射支架）传动座（T-BOX）射移油缸（移动油缸）止逆环止逆垫螺杆头注射部件结构注射部件结构注塑机动作流程图注塑机动作流程图25/2/17沒有做不到，只有想不到，一切皆有可能！7熔融塑化熔融塑化25/2/17沒有做不到，只有想不到，一切皆有可能！8温度的设定（料筒温度差一般不超过30°）20521020019090塑化时，螺杆要设置转速（螺杆线速度不能超过材料所承受的线速率）和背压（螺杆后退压力）、松退是释放背压1.料筒温度的设置2.螺杆转速、背压、松退设置注射、保压、冷却注射、保压、冷却在注射、保压、冷却阶段比较容易出现缺陷（射纹、气纹、分解、虎皮纹、太阳斑、冷料斑、缩痕、粘模、缺胶、熔合纹等缺陷）要想知道缺陷在什么时间什么位置什么阶段产生的，必须要理解产品缺陷位置对应的螺杆位置，对应注塑速度和压力，以及产品内部的作用力25/2/17沒有做不到，只有想不到，一切皆有可能！9产品位置与熔体温度、注射速度、注射压力的对应关系产品位置与熔体温度、注射速度、注射压力的对应关系25/2/17沒有做不到，只有想不到，一切皆有可能！10通过短射找到产品上不同位置对应的螺杆位置，以及对应的注塑速度和压力注射位置10090503010注射速度1525252015速度在产品上的对应关系熔体位置对应产品的位置充填流動過程Original1Original1不同时刻的填充图不同时刻的填充图不同时刻的填充图不同时刻的填充图设置注塑压力和速度的时候要综合考虑料前锋的温度、压力（料的粘度和结构变化造成流动阻力变化）的变化25/2/17沒有做不到，只有想不到，一切皆有可能！12流动波前溫度分佈保压压力示意图保压压力示意图随着冷却的时间变长保压压力损失还会加剧25/2/17沒有做不到，只有想不到，一切皆有可能！13冷卻凝固過程Original1Original1這六個圖表示的是產品的冷卻凝固過程，紅色區域表示最先凝固的區域，一般最薄處最先凝固，最厚處最後凝固。從圖中可看出，較厚區域周圍先行凝固而切斷了保壓回路，致使較厚區域得不到有效保壓。50%50%体积收縮率與凹陷指數左图表示產品体积收縮率分佈，大部分區域收縮較爲均勻，而紅色處收縮較大。右圖的凹陷指數表示縮水凹陷相對於產品肉厚的严重程度，可見标示的部分凹陷十分严重（至少凹陷0.7mm左右）。嚴重縮水Original1Original1Revised1Revised1冷卻水溫變化因冷卻水路變化不大，使用常溫水，水溫升高亦較小（進出口水溫差在兩度以内一般不超过5°）。公母模側表面溫度分佈Revised1Revised1從圖中可知，表面溫度分佈不太均勻，冷卻效果亦不太理想。注塑、保压、冷却过程中的压力变化注塑、保压、冷却过程中的压力变化25/2/17沒有做不到，只有想不到，一切皆有可能！18注塑、保压、冷却过程中的压力变化注塑、保压、冷却过程中的压力变化一．从注塑机角度分析：要分析注塑机动作，那我们就要看注塑机相关的曲线——注射压力曲线和螺杆位置曲线：ØA到B点对应时间内：随着螺杆快速向前移动，注射油缸压力迅速升高。在这个过程中，注塑机在做填充动作。其中B点为注射压力峰值，B点对应螺杆位置为注塑机上设定的保压切换位置。ØC到D点对应时间内：油缸压力持续不变，注塑机在做保压动作。C或D点的压力值，就是注塑机上设定的保压压力。ØE到F点对应时间内：螺杆受前端塑料挤压，匀速退回，油缸压力很小并保持不变，注塑机做溶胶动作。E或F点的压力值，就是注塑机上设...
