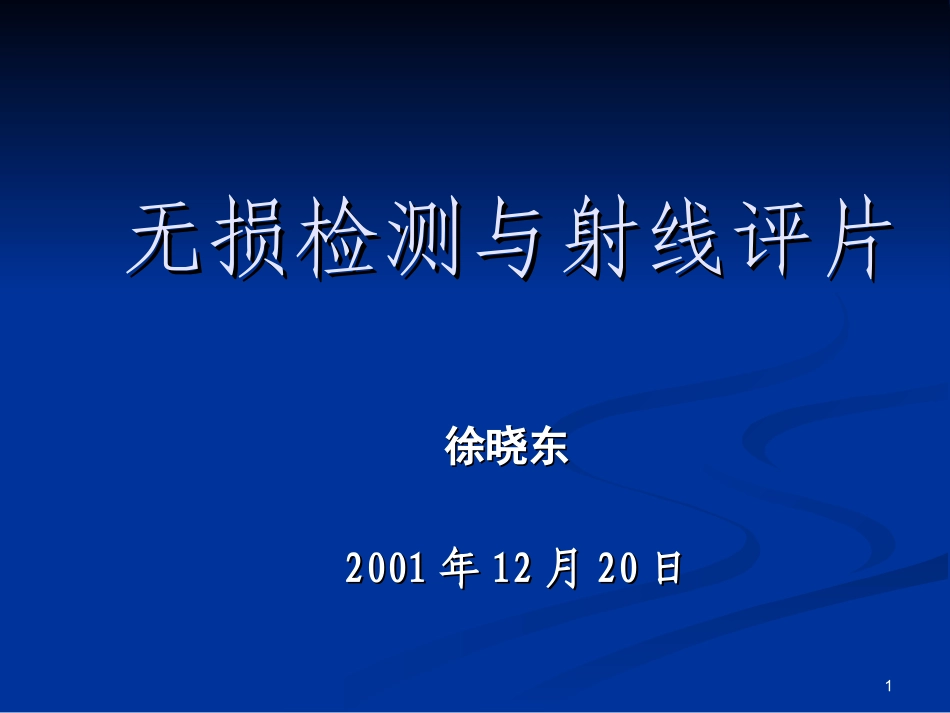

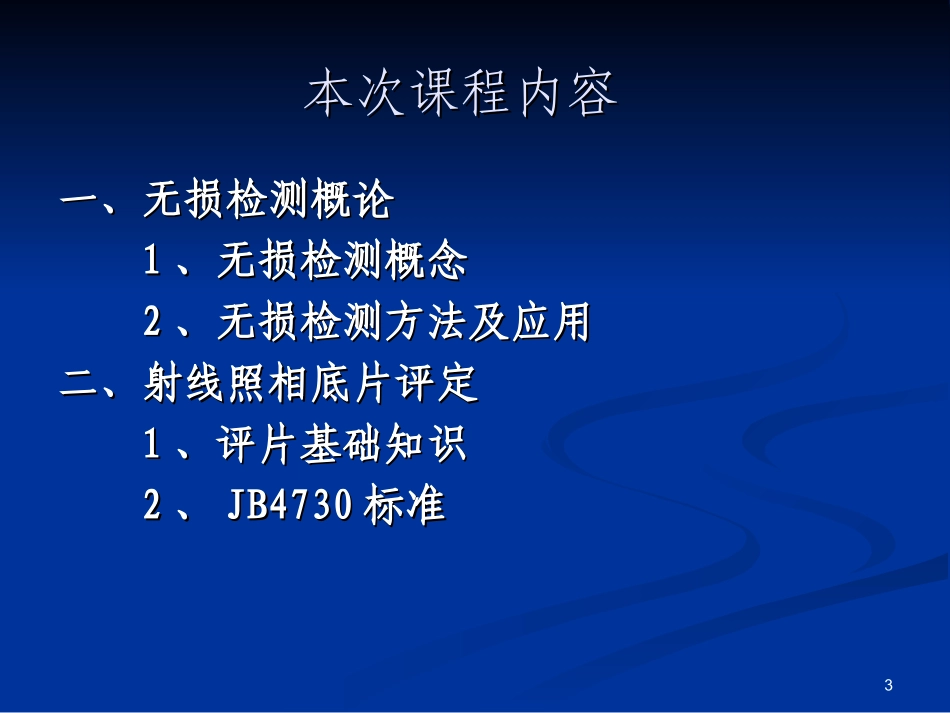

1无损检测与射线评片无损检测与射线评片徐晓东徐晓东20012001年年1212月月2020日日23本次课程内容本次课程内容一、无损检测概论一、无损检测概论11、无损检测概念、无损检测概念22、无损检测方法及应用、无损检测方法及应用二、射线照相底片评定二、射线照相底片评定11、评片基础知识、评片基础知识22、、JB4730JB4730标准标准4第一部分无损检测概论第一部分无损检测概论5一、无损检测概念一、无损检测概念11、什么是无损检测?、什么是无损检测?无损检测是在不破坏或损伤被检物体的条无损检测是在不破坏或损伤被检物体的条件下检查被被检测物体的状态的一种检测工艺方件下检查被被检测物体的状态的一种检测工艺方法。法。22、无损检测的目的、无损检测的目的①①、改进制造工艺、改进制造工艺②②、降低制造成本、降低制造成本③③、保证产品质量、保证产品质量④④、确保设备安全运行、确保设备安全运行633、常规无损检测方法及代号、常规无损检测方法及代号①①、射线检测(、射线检测(RTRT))②②、超声波检测(、超声波检测(UTUT))③③、磁粉检测(、磁粉检测(MTMT))④④、渗透检测(、渗透检测(PTPT))⑤⑤、电磁(涡流)检测(、电磁(涡流)检测(ETET))除此之外,《特种设备无损检测人员考除此之外,《特种设备无损检测人员考核与监督管理规则》还规定了以下两种方法的核与监督管理规则》还规定了以下两种方法的考核要求:考核要求:⑥⑥、声发射(、声发射(AEAE))⑦⑦、热像、热像//红外(红外(TIRTIR))744、无损检测方法的应用特点、无损检测方法的应用特点①①选择合理的检测方法选择合理的检测方法工件材质工件材质加工工艺和缺陷类型加工工艺和缺陷类型质量要求质量要求②②选择合理的检测时机选择合理的检测时机缺陷出现时机缺陷出现时机工件表面状态工件表面状态③③综合运用无损检测方法综合运用无损检测方法缺陷类型和特征缺陷类型和特征检测方法的特点和适用性检测方法的特点和适用性8二、无损检测方法及应用二、无损检测方法及应用11、射线检测(、射线检测(RTRT))11)射线检测用的射线)射线检测用的射线XX射线射线γγ射线射线中子射线中子射线922))XX射线和射线和γγ射线的性质射线的性质XX射线和射线和γγ射线与可见光一样属于电磁波。射线与可见光一样属于电磁波。主要性质:主要性质:··不可见,以光速沿直线传播不可见,以光速沿直线传播··能穿透可见光不能穿透的物质能穿透可见光不能穿透的物质··穿透物质时能被物质吸收和散射而发穿透物质时能被物质吸收和散射而发生衰减。生衰减。··能使气体电离能使气体电离··光化学效应,能使胶片感光光化学效应,能使胶片感光··荧光效应,能使某些荧光物质发荧光荧光效应,能使某些荧光物质发荧光··生物效应,能杀死有生命的细胞生物效应,能杀死有生命的细胞1033)射线检测方法)射线检测方法按记录方式不同分为按记录方式不同分为-射线照相法-射线照相法-荧光屏成像法-荧光屏成像法-气体电离法-气体电离法-电视成像法-电视成像法按射线源不同分为按射线源不同分为--XX射线探伤法射线探伤法-高能-高能XX射线探伤法射线探伤法--γγ射线探伤法射线探伤法1144)射线照相法原理)射线照相法原理射线穿透物质时,其强度会由于物质的吸射线穿透物质时,其强度会由于物质的吸收和散射而发生衰减,衰减的程度取决于物质收和散射而发生衰减,衰减的程度取决于物质厚度和密度。当物体中存在缺陷时,由于缺陷厚度和密度。当物体中存在缺陷时,由于缺陷部位的厚度和密度发生变化,穿过无缺陷完好部位的厚度和密度发生变化,穿过无缺陷完好部位和有缺陷部位的射线部位和有缺陷部位的射线强度不同,因而使胶片的强度不同,因而使胶片的感光程度不同,胶片处理感光程度不同,胶片处理后,就形成了黑白不同的后,就形成了黑白不同的影像影像。。1255)射线检测主要设备器材)射线检测主要设备器材射线源:射线源:XX射线机、高能射线机、高能XX射线机、射线机、γγ射射线机线机XX射线胶片射线胶片增感屏增感屏象质计象质计铅标记铅标记胶片处理设备胶片处理设备66)射...
