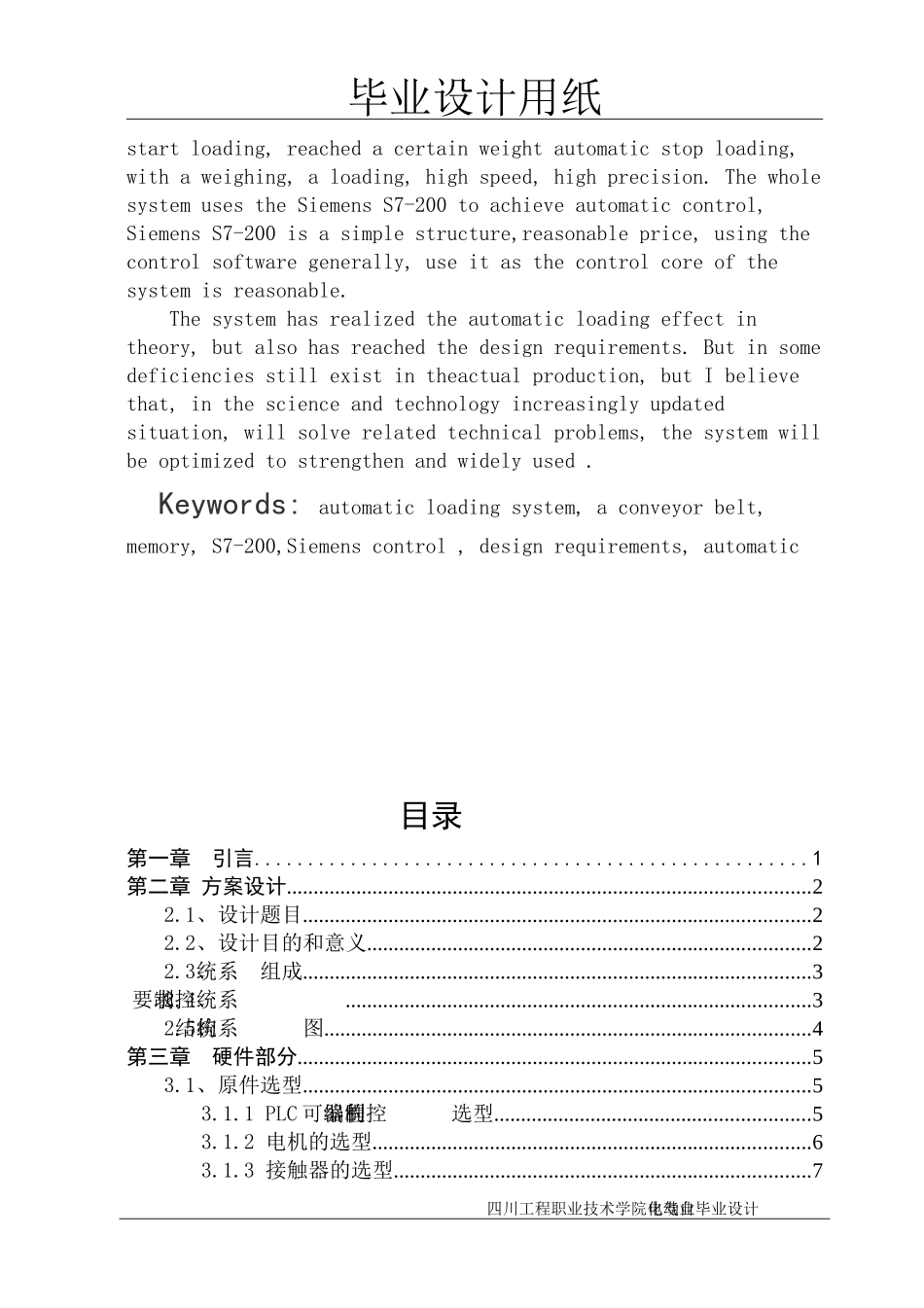

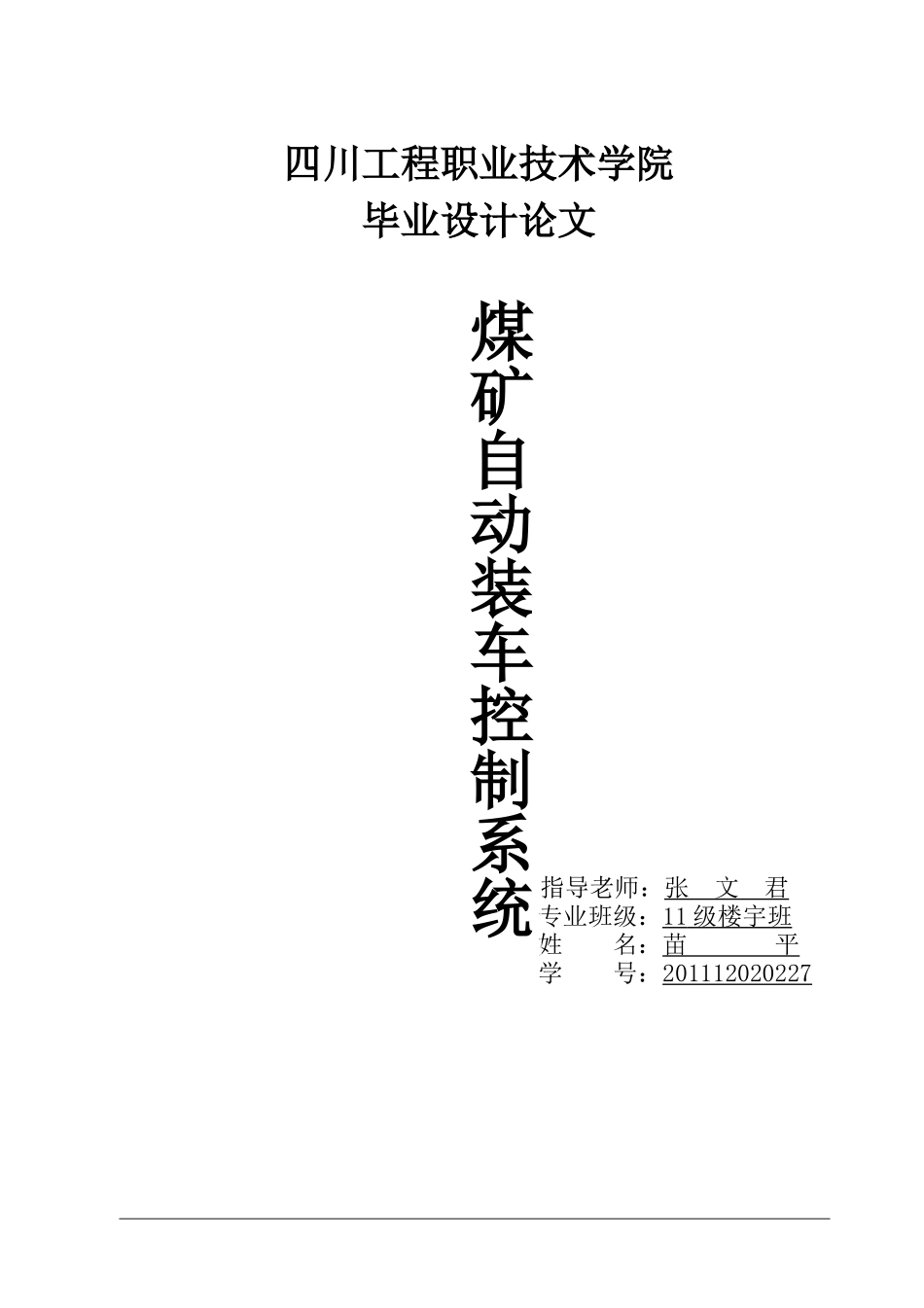

四川工程职业技术学院毕业设计论文指导老师：张文君专业班级：11级楼宇班姓名：苗平学号：201112020227煤矿自动装车控制系统毕业设计用纸摘要：通过学习的PLC知识，以及查阅相关资料，利用PLC设计出一个基于PLC的自动装车系统。目前与之类似的系统在沙石场，煤矿场和其他非煤矿场已经开始大量运用，但由于技术问题并未全面普及，而本论文是设计一款煤矿自动装车系统。与煤矿自动装车控制系统相近的系统在我国大部分煤矿场和非煤矿产业都有相应的运用，但是都处于半自动状态，需要很多人手操作，这样比较费人力和物力，不利于生产效率的提高。本文设计的煤矿自动装车系统可以对此进行改观。该系统是将煤矿等矿物用传送带形式传送到一大型存储器内，车辆到达存储器下方自动开始装车，达到一定重量自动停止装车，具有一次称量、一次装载、速度快、精度高等特点。整个系统利用西门子S7-200实现自动控制，西门子S7-200是一款结构简单、价格适宜、运用普遍的控制软件，用它作为该系统的控制核心比较合理。该系统在理论上已实现全自动装车效果，也达到了这次设计的要求。但在实际生产运用中还存在一些不足，不过我相信，在科学技术日益更新的情况下，将来解决相关技术难题后，该系统会得到优化加强并广泛运用。关键词：自动装车系统、传送带、存储器、西门子S7-200、控制核心、设计要求、全自动Abstract:bylearningtheknowledgeofPLC,andaccesstorelevantinformation,usingPLCtodesignanautomaticloadingsystembasedonPLC.Atpresent,thesimilarsysteminthequarry,minefieldandothernoncoalfieldhasbeenwidelyused,butduetotechnicalproblemshavenotbeenpopularized,andthisthesisistodesignanautomaticloadingsystemincoalmine.Andthecoalmineautomaticloadingcontrolsystemsimilartothesystemareusedinmostcoalminesinourcountryandnoncoalindustry,butinthesemiautomaticstate,requiresalotofmanualoperation,sothecostofmanpowerandmaterialresources,isnotconducivetotheimprovementofproductionefficiency.Automaticcoalloadingsystemisdesignedinthispapercanmakechange.Thesystemisthecoalandothermineralbeltconveyortoformalargememory,vehiclearrivalmemorybelowtheautomatic四川工程职业技术学院电气自动化专业毕业设计毕业设计用纸startloading,reachedacertainweightautomaticstoploading,withaweighing,aloading,highspeed,highprecision.ThewholesystemusestheSiemensS7-200toachieveautomaticcontrol,SiemensS7-200isasimplestructure,reasonableprice,usingthecontrolsoftwaregenerally,useitasthecontrolcoreofthesystemisreasonable.Thesystemhasrealizedtheautomaticloadingeffectintheory,butalsohasreachedthedesignrequirements.Butinsomedeficienciesstillexistintheactualproduction,butIbelievethat,inthescienceandtechnologyincreasinglyupdatedsituation,willsolverelatedtechnicalproblems,thesystemwillbeoptimizedtostrengthenandwidelyused.Keywords:automaticloadingsystem,aconveyorbelt,memory,S7-200,Siemenscontrol,designrequirements,automatic目录第一章引言....................................................1第二章方案设计..................................................................................................22.1、设计题目...............................................................................................22.2、设计目的和意义...................................................................................22.3、系统组成...............................................................................................32.4、系统控制要求.......................................................................................32.5、系统结构图...........................................................................................4第三章硬件部分......................
