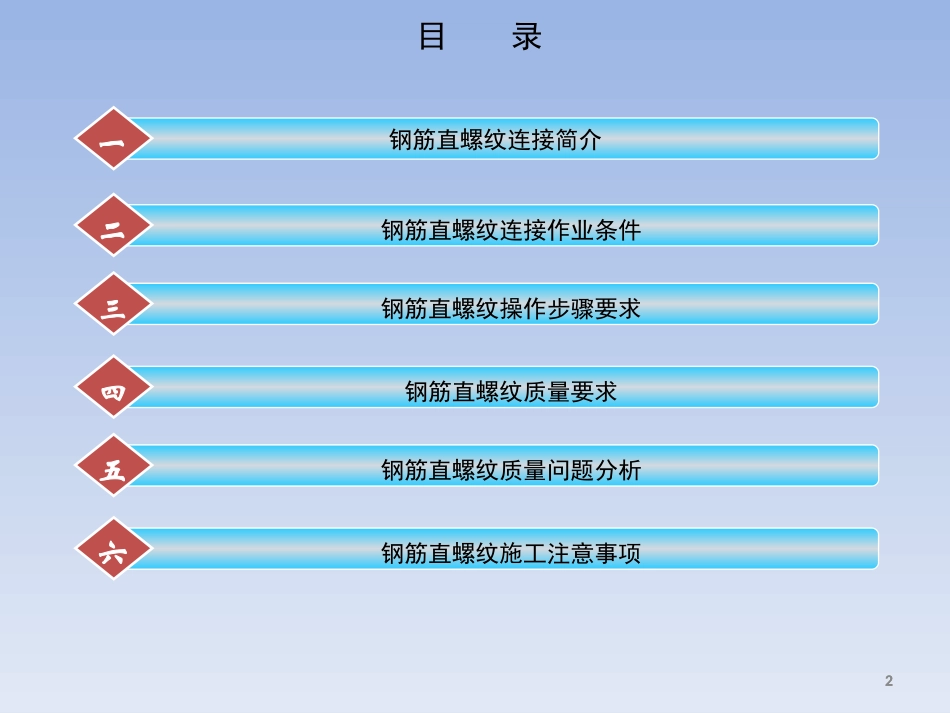

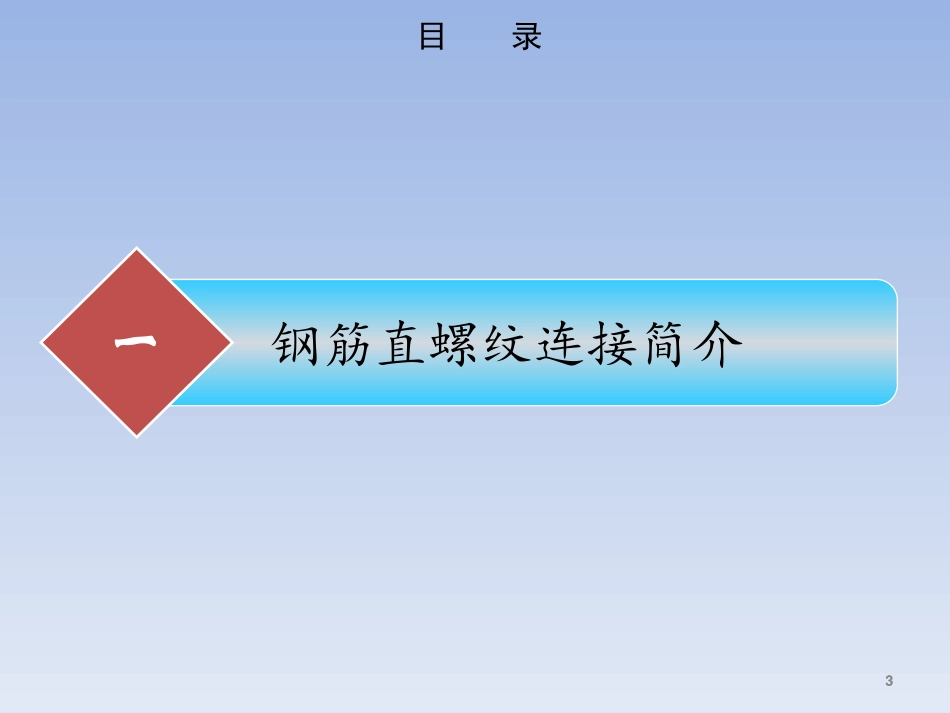

1质量培训钢筋直螺纹连接指导质量培训钢筋直螺纹连接指导二〇一五年十二月十七日二〇一五年十二月十七日主讲人：主讲人：钢筋直螺纹连接简介一钢筋直螺纹连接作业条件二钢筋直螺纹操作步骤要求三钢筋直螺纹质量要求四钢筋直螺纹施工注意事项六钢筋直螺纹质量问题分析五2目录2钢筋直螺纹连接简介一3目录3一、钢筋直螺纹连接简介1、目前项目所使用的直螺纹类型滚压直螺纹衔接接头：经过钢筋端头直接滚压或挤(碾)压肋滚压或剥肋后滚压制造的直螺纹和衔接件螺纹咬合构成的接头。4一、钢筋直螺纹连接简介2、钢筋连接套筒特点采用国际45号钢材，特殊制造工艺，尺寸精度高，质量可靠。可连接Ф16-Ф40mm的HRB335级和HRB400级带肋钢筋。经过国家建筑工程质量监督检验中心检测，达到JGJ107-2010中的I级接头标准。标准型、正反丝扣型、异径型三大系列，五十二个品种，能满足建筑结构中横向、竖向、斜向等部位的同径、异径及可调长度和方向的连接钢筋需求。5一、钢筋直螺纹连接简介63、钢筋连接套筒技术特点①适用于承受拉、压双向作用力的各类钢筋混凝土结构中的钢筋连接施工。可全方位连接。②可提前预制，工厂化作业，不占用工期，全天候施工。③操作方便、快捷，施工速度快，可大大缩短工期④钢筋连接套筒技术特点接头强度达到行业标准JGJ107-2010中A级接头性能要求。螺纹牙形好、精度高、连接质量稳定可靠。应用范围广，适用于直径16-40mm。⑤Ⅱ、Ⅲ级钢筋在任意方向和位置的同异径连接。钢筋直螺纹连接作业条件二7二、钢筋直螺纹连接作业条件8作业要素要求项目目前采取措施作业人员参与操作钢筋直螺纹连接的工人必须参加技术培训，经考核合格后持证上岗，人员应相对稳定。技术培训落实、检查人员证件钢筋用于直螺纹连接施工的钢筋必须符合《钢筋混凝土用热轧带肋钢筋》GB1499-2013的规定。材料进场检验连接套筒连接套筒宜选用45号优质碳素结构钢，且应符合《滚轧直螺纹钢筋连接接头》JG/T163-2013的规定。标准型套筒的几何尺寸要求见后。检查套筒各项性能机具设备切割机、钢筋滚压直螺纹成型机、普通扳手、力矩扳手及量规（牙形规、环规、塞规）。检查机具设备是否符合作业要求技术交底仔细阅读图纸，确定钢筋接头等级类别（Ⅰ级、Ⅱ级、Ⅲ级），直螺纹连接施工前项目技术负责人与生产经理应组织好对施工管理人员与作业人员的各级技术交底。技术部应将技术交底落实到位作业环境钢筋原材料以及半成品堆场整齐有序，车丝加工场地设置合理、加工机具安装到位，连接套筒堆放场地满足要求，搭设好钢筋棚，做好防雨防水措施，电源开关已连接到位。保证作业环境二、钢筋直螺纹连接作业条件9规格螺纹直径套筒外径套筒长度16M16.5×2254518M19×2.5295520M21×2.5316022M23×2.5336525M26×3397028M29×3448032M33×3499036M37×3.5549840M41×3.559105标准型套筒的几何尺寸钢筋直螺纹步骤要求三1010三、钢筋直螺纹操作步骤要求111、钢筋验收所有钢筋原材进场后，必须对到场钢筋的质量保证书、出厂合格证等进行复核，并按不同批次、规格、炉号及不同厂家的原材进行外观和物理性能的检测。三、钢筋直螺纹操作步骤要求121、钢筋验收所有钢筋原材进场后，必须对到场钢筋的质量保证书、出厂合格证等进行复核，并按不同批次、规格、炉号及不同厂家的原材进行外观和物理性能的检测。三、钢筋直螺纹操作步骤要求132、连接套筒连接套筒要求供货单位提供出厂合格证、质量保证书，套筒表面有规格标记，连接套筒装箱前套筒应有保护密封盖；套筒进场后进行尺寸复验。三、钢筋直螺纹操作步骤要求142、连接套筒三、钢筋直螺纹操作步骤要求153、钢筋下料加工钢筋下料应使用砂轮切割机切断钢筋，切口面应与钢筋轴线垂直，不许有马蹄形或翘曲，严禁用剪断机剪断或用气割切割下料。三、钢筋直螺纹操作步骤要求163、钢筋下料加工钢筋下料应使用砂轮切割机切断钢筋，切口面应与钢筋轴线垂直，不许有马蹄形或翘曲，严禁用剪断机剪断或用气割切割下料。三、钢筋直螺纹操作步骤要求173、钢筋下料加工钢筋下料应使用砂轮切割机切断钢筋，切口面应与钢筋轴线垂直，不许有马蹄形或翘曲，严禁用剪断机剪断或用气割切割下料。...
