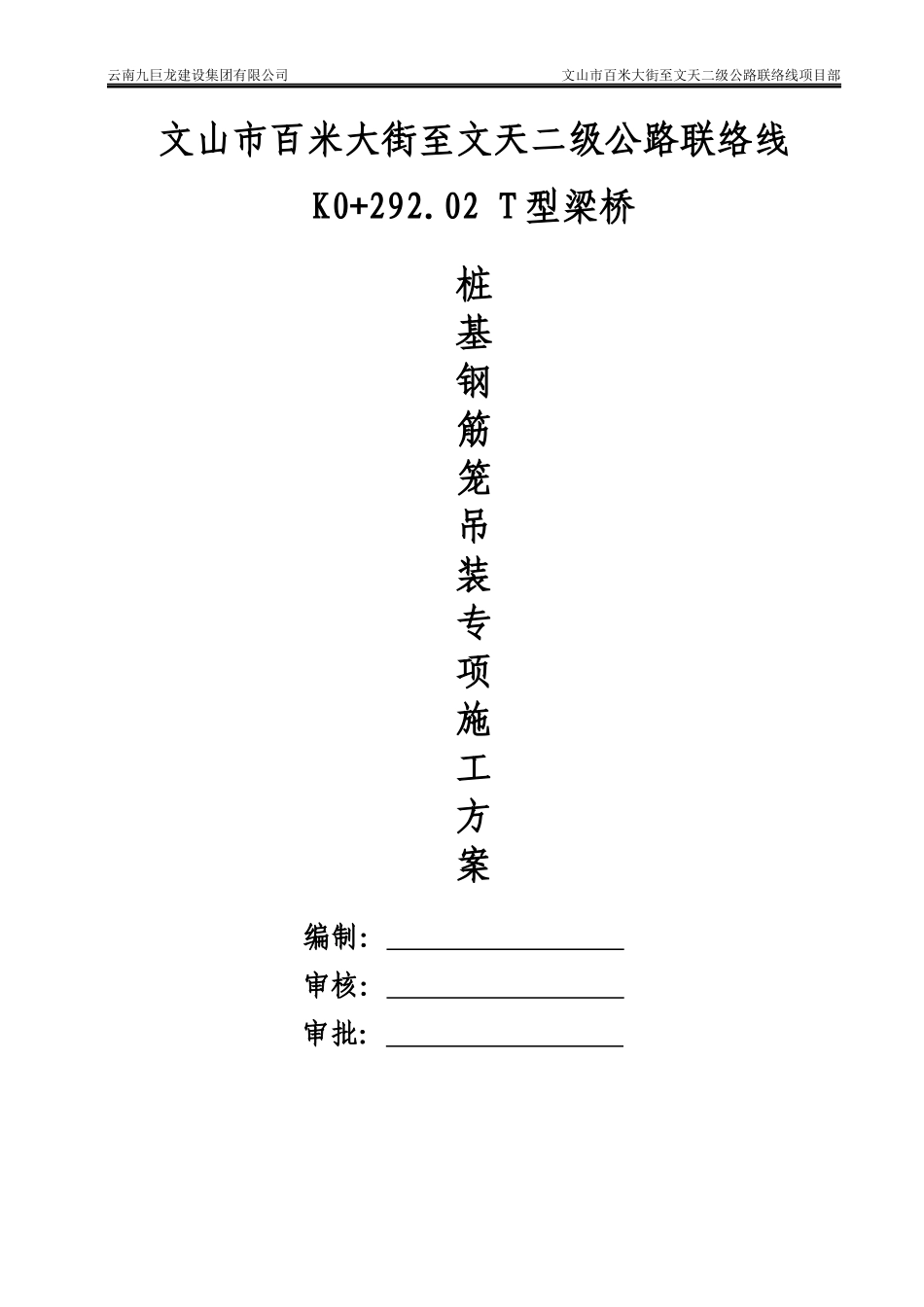

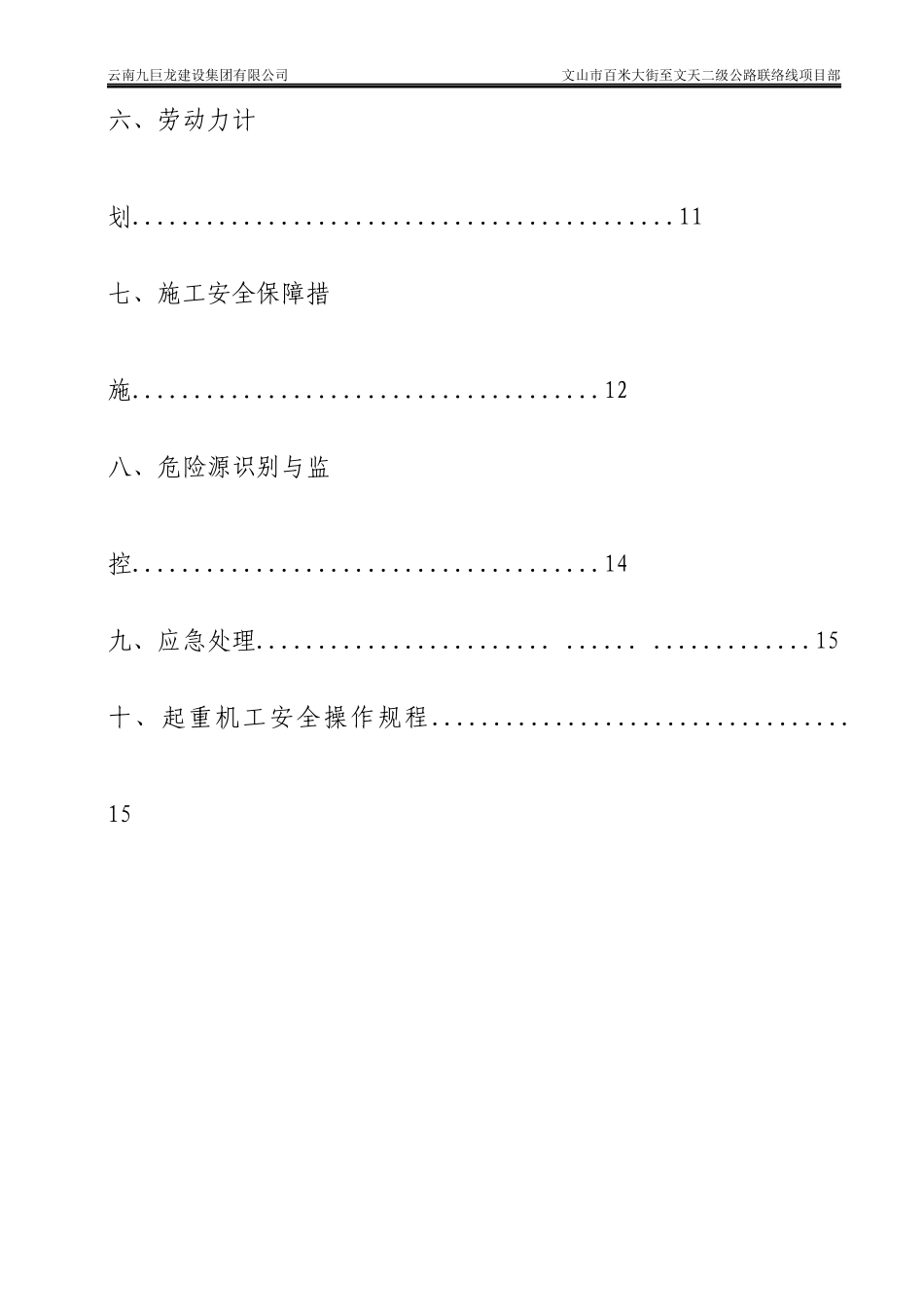

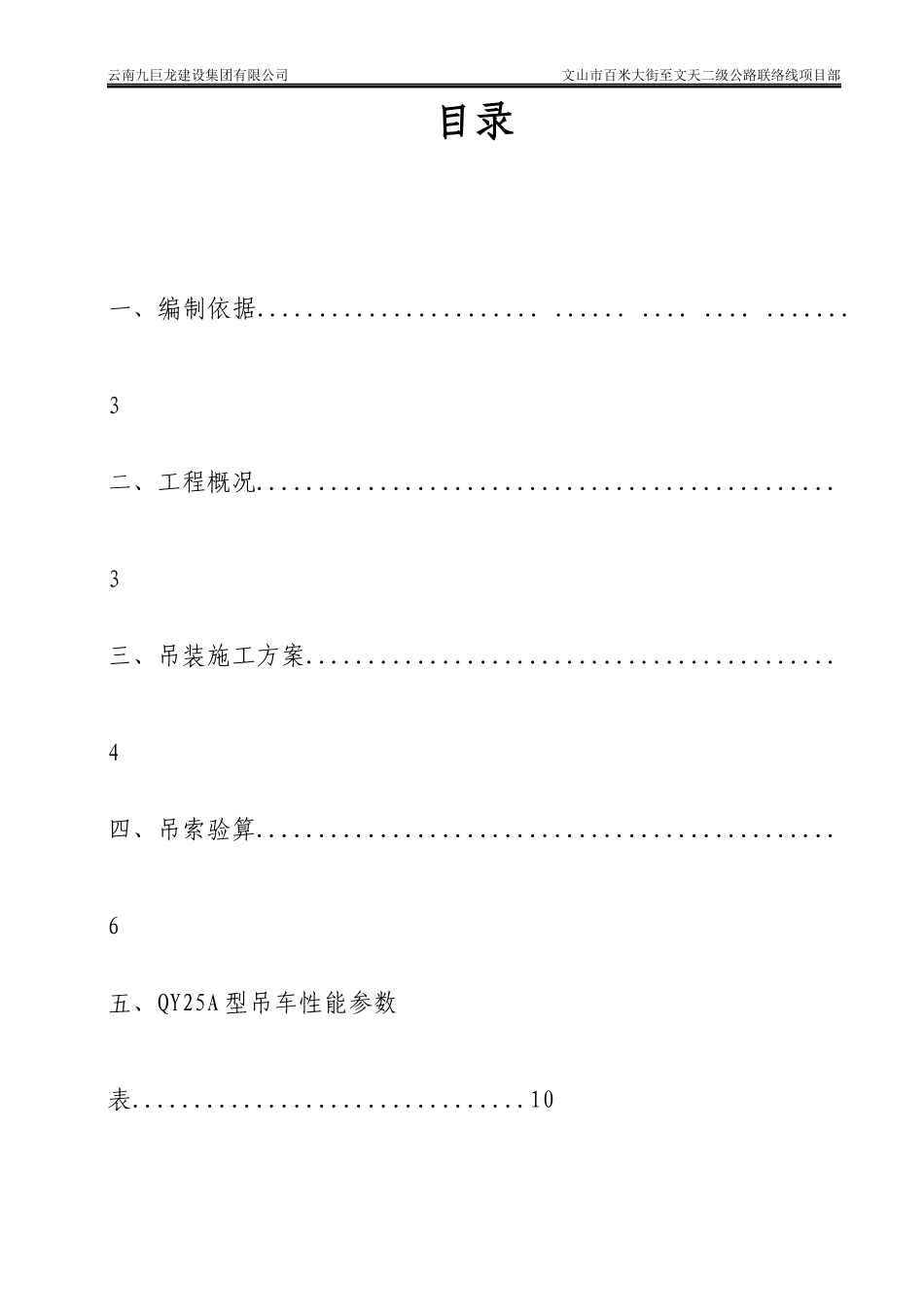

云南九巨龙建设集团有限公司文山市百米大街至文天二级公路联络线项目部文山市百米大街至文天二级公路联络线K0+292.02T型梁桥桩基钢筋笼吊装专项施工方案编制：审核：审批：云南九巨龙建设集团有限公司文山市百米大街至文天二级公路联络线项目部目录一、编制依据............................................3二、工程概况...............................................3三、吊装施工方案...........................................4四、吊索验算...............................................6五、QY25A型吊车性能参数表................................10云南九巨龙建设集团有限公司文山市百米大街至文天二级公路联络线项目部六、劳动力计划............................................11七、施工安全保障措施......................................12八、危险源识别与监控......................................14九、应急处理...........................................15十、起重机工安全操作规程..................................15云南九巨龙建设集团有限公司文山市百米大街至文天二级公路联络线项目部一、编制依据1、《中华人民共和国安全生产法》2、《中华人民共和国建筑法》3、《起重吊装常用数据手册》4、《建筑施工手册》第五版5、《起重机械安全规程》6、《公路桥涵施工技术规范》二、工程概况本工程位于文山市百米大街至文天线二级公路联络线，中心桩号为K0+292.02为预留下穿道路而设的桥梁，钢筋笼采用分节吊装（由于场地不能一次性吊装原因，分二节进行吊装），钢筋笼外型尺寸最大宽度直径为1.48米，最大长度为31.75米，分节吊装最大高度为15.88米，最大起重重量约为5.3吨，钢筋笼工程数量表见下表钢筋笼工程数量表编号钢筋笼直径（㎜）桩长（m）钢筋笼长度（m）钢筋笼质量（t）数量云南九巨龙建设集团有限公司文山市百米大街至文天二级公路联络线项目部三、吊装施工方案本工程冲孔桩钢筋笼较长、较重，若采取一次性吊装，现场场地不能满足，根据现场实际情况采用分节吊装入槽的施工方法，采取可靠有效的吊装施工方案，即理论计算满足要求和吊装方案满足安全施工要求。根据上述特点，采取抬吊三点吊装、整体回直入孔的吊装方案。吊车选用QY25A型吊车。1、钢筋笼吊装方法钢筋笼吊放采用单机抬吊，空中回直。吊机选用QY25A吊车。起吊时必须使吊钩中心与钢筋笼重心相重合，保证起吊平衡。钢筋笼吊放具体分六步走：第一步：指挥转移到起吊位置，起重工分别安装吊点的卸扣。第二步：检查三吊点钢丝绳的安装情况及受力重心后，开始同时平吊。第三步：钢筋笼吊至离地面0.3m～0.5m后，应检查钢筋笼是否平稳后主钩起钩，根据钢筋笼尾部距地面距离，随时指挥副钩配合起钩。第四步：钢筋笼吊起后，主钩匀速起钩，副钩配合使钢筋笼垂直于地面。114803030.75510214803131.755.310云南九巨龙建设集团有限公司文山市百米大街至文天二级公路联络线项目部第五步：指挥起重工卸除钢筋笼上副钩吊，然后远离起吊作业范围。第六步：指挥吊车吊笼入孔、定位，下放时不得强行入孔。钢筋笼起吊示意图2、施工工艺流程起吊准备吊机主、副吊同步起吊离地30cm,检查是否正常否：落地整改是：主、副钩提升、主钩起吊主钩起升，钢筋笼竖直，解除副钩主钩吊运至桩位置第一节钢筋笼下坡云南九巨龙建设集团有限公司文山市百米大街至文天二级公路联络线项目部钢筋笼吊装施工工艺流程图3、施工要点钢筋笼制作前应核对孔型、孔深与成型钢筋尺寸，无差异才能上平台制作。钢筋笼必须严格按设计图进行焊接，保证其焊接焊缝长度、焊缝质量。钢筋焊接质量应符合设计要求，吊攀、吊点加强处须满焊，钢筋笼四周及吊点位置范围内必须加固，并严格控制焊接质量。钢筋笼制作后须经过三级检验，符合质量标准要求后方能起吊入孔。根据规范要求，在钢筋笼吊放前要再次复核护筒上4个支点的标高，精确计算吊筋长度，确保误差在允许范围内。在钢筋笼下放到位后，由于吊点位置与测点不完全一致，吊筋会拉长等，会影响钢筋笼的标高，为确钢筋笼的标高，应立即用水准仪测量钢筋笼的笼顶标高，根据实际情况...
