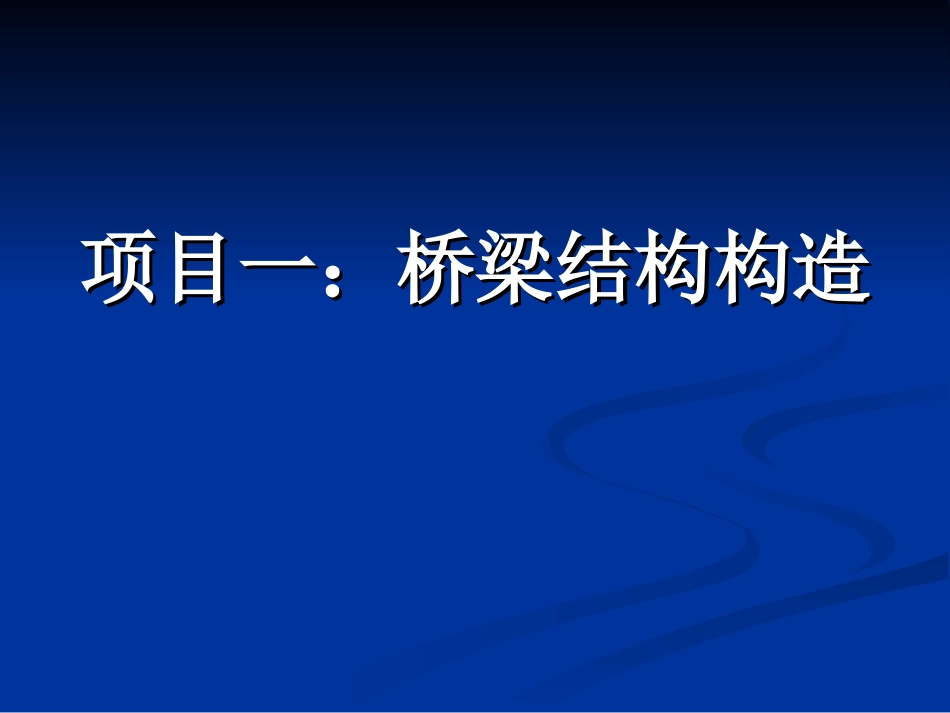

项目一：桥梁结构构造项目一：桥梁结构构造学习情景一：桥梁上部构造学习情景一：桥梁上部构造本次课标题：课程认知本次课标题：课程认知一、桥梁建筑概况一、桥梁建筑概况二、桥梁的组成二、桥梁的组成三、桥梁的主要类型三、桥梁的主要类型一、桥梁建筑概况一、桥梁建筑概况（一）桥梁在交通事业中的地位（一）桥梁在交通事业中的地位1.1.各种道路工程的关键节点各种道路工程的关键节点————里程不长、难度高、造价大、工期长里程不长、难度高、造价大、工期长2.2.城市立体交通的主要构成城市立体交通的主要构成————立体交叉、高架道路立体交叉、高架道路（二）我国桥梁建设概况（二）我国桥梁建设概况公元605年修建，净跨37.02米，宽9米，拱矢高度为7.23米。第一座由我国自己设计自己建造的桥梁苏通大桥总长8206米，其中主桥采用2088米的七跨双塔双索面钢箱梁斜拉桥；专用航道桥为548米的钢连续梁桥。杭州湾大桥工程总长36000m，其中桥长35673m（三）国外桥梁建设概况前南斯拉夫克拉克大桥，跨度390米日本明石海峡大桥（吊桥）日本明石海峡大桥（吊桥）跨径达到跨径达到19901990米米二、桥梁的组成二、桥梁的组成（一）桥梁的组成（一）桥梁的组成1.1.上部结构（又称桥跨结构）上部结构（又称桥跨结构）————当路线遇到障碍而中断时跨越跨当路线遇到障碍而中断时跨越跨越障碍的建筑物。越障碍的建筑物。作用：承受车辆荷载，并将车辆荷作用：承受车辆荷载，并将车辆荷载及其自重通过支座传给墩台。载及其自重通过支座传给墩台。2.2.下部结构（桥墩和桥台）：下部结构（桥墩和桥台）：————支承桥跨结构并将恒载和车辆等活载支承桥跨结构并将恒载和车辆等活载传至地基的建筑物。传至地基的建筑物。（（11）桥台：设置在桥梁两端。）桥台：设置在桥梁两端。作用：除起支承桥跨结构作用外，还与路作用：除起支承桥跨结构作用外，还与路堤相衔接，以抵御路堤土侧压力，防止填堤相衔接，以抵御路堤土侧压力，防止填土的滑塌。土的滑塌。（2）桥墩：设置在桥梁中间的支承结构物。作用：支承桥跨结构。（3）基础：将桥梁结构的反力传递到地基。作用：承担桥墩和桥台传下来的全部荷载。3.支座：在桥跨结构与桥墩或桥台的支承处所设置的传力装置。作用：传递作用（荷载），并保证上部结构按设计要求能产生一定的变形。3.基本附属设施（1）桥面构造：桥面铺装（或称行车道铺装）、排水防水系统、栏杆（或防撞栏杆）、伸缩缝、灯光照明。（2）伸缩缝（3）锥形护坡、导流堤等。（二）桥梁的主要尺寸和术语（二）桥梁的主要尺寸和术语净跨径：净跨径：————梁桥指设计洪水位上相邻两个桥墩（梁桥指设计洪水位上相邻两个桥墩（或桥台）之间的净距离。拱式桥指每孔或桥台）之间的净距离。拱式桥指每孔拱跨两个拱脚最低点之间的水平距离。拱跨两个拱脚最低点之间的水平距离。总跨径：总跨径：————多孔桥梁中各孔净跨径的总和。多孔桥梁中各孔净跨径的总和。计算跨径：计算跨径：————对于有支座的桥梁指桥跨结构两个支对于有支座的桥梁指桥跨结构两个支座中心之间的距离。拱桥指两拱脚截面座中心之间的距离。拱桥指两拱脚截面形心点之间的水平距离。形心点之间的水平距离。标准跨径：标准跨径：————指相邻两桥墩中线之间的距离。或桥指相邻两桥墩中线之间的距离。或桥墩中线至桥台台背前缘之间的距离。墩中线至桥台台背前缘之间的距离。桥梁全长：桥梁全长：————桥梁两端两个桥台的侧墙或八字墙桥梁两端两个桥台的侧墙或八字墙后端点之间的距离。对于无桥台的桥后端点之间的距离。对于无桥台的桥梁为桥面系行车道的全长。梁为桥面系行车道的全长。桥梁高度：桥梁高度：————指桥面与低水位之间的高差。指桥面与低水位之间的高差。桥下净空高度：桥下净空高度：————设计洪水位或计算通航水位至桥跨设计洪水位或计算通航水位至桥跨结构最下缘之间的距离。结构最下缘之间的距离。桥梁建筑高度：桥梁建筑高度：————是桥上行车路面至桥跨结构最下缘是桥上行车路面至桥跨结构最下缘之间的距离。之间的距离。拱桥的矢高和矢跨比：拱桥的...
