楼底盘试运行方案VIP免费

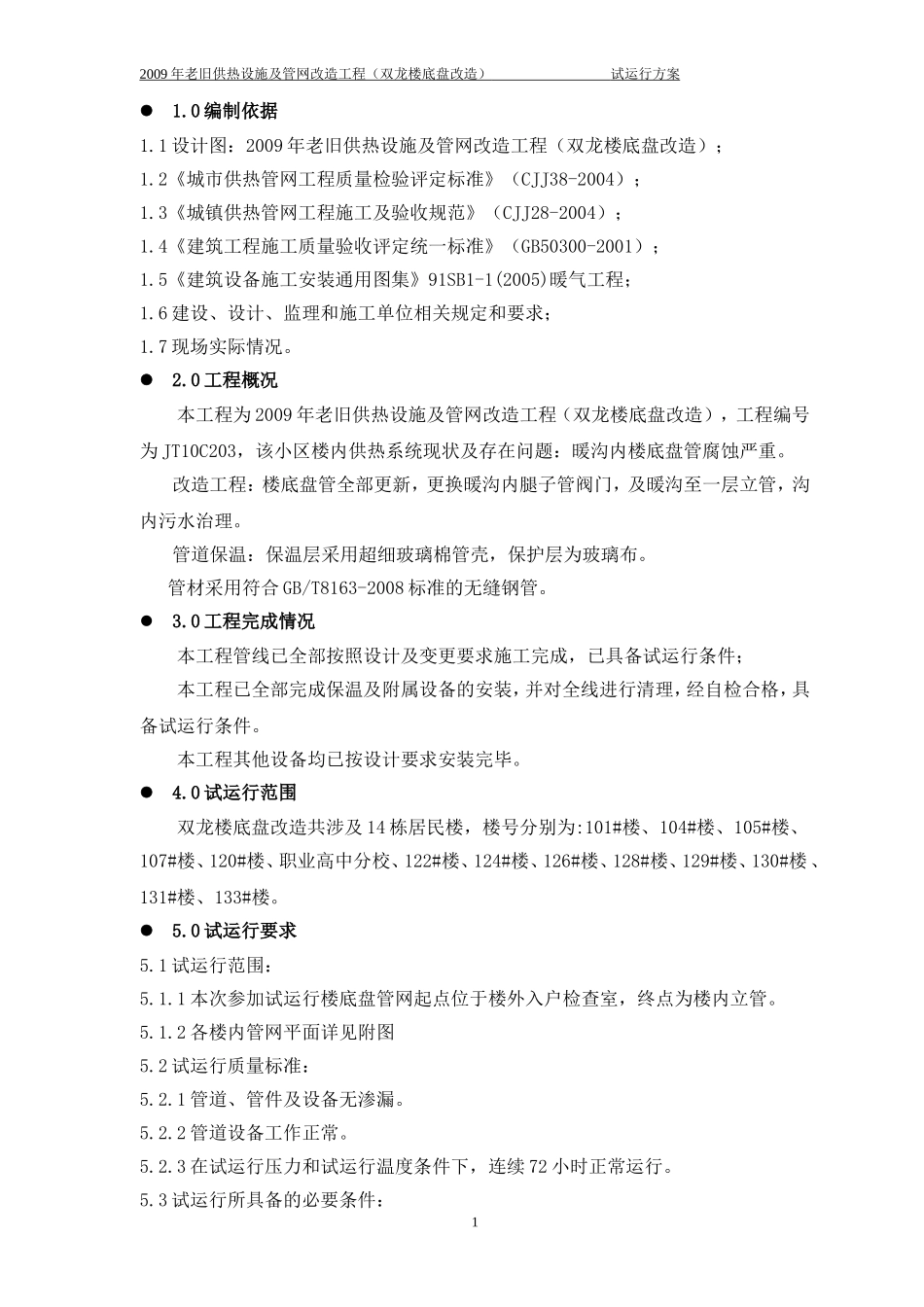

2009年老旧供热设施及管网改造工程（双龙楼底盘改造）试运行方案1.0编制依据1.1设计图：2009年老旧供热设施及管网改造工程（双龙楼底盘改造）；1.2《城市供热管网工程质量检验评定标准》（CJJ38-2004）；1.3《城镇供热管网工程施工及验收规范》（CJJ28-2004）；1.4《建筑工程施工质量验收评定统一标准》（GB50300-2001）；1.5《建筑设备施工安装通用图集》91SB1-1(2005)暖气工程；1.6建设、设计、监理和施工单位相关规定和要求；1.7现场实际情况。2.0工程概况本工程为2009年老旧供热设施及管网改造工程（双龙楼底盘改造），工程编号为JT10C203，该小区楼内供热系统现状及存在问题：暖沟内楼底盘管腐蚀严重。改造工程：楼底盘管全部更新，更换暖沟内腿子管阀门，及暖沟至一层立管，沟内污水治理。管道保温：保温层采用超细玻璃棉管壳，保护层为玻璃布。管材采用符合GB/T8163-2008标准的无缝钢管。3.0工程完成情况本工程管线已全部按照设计及变更要求施工完成，已具备试运行条件；本工程已全部完成保温及附属设备的安装，并对全线进行清理，经自检合格，具备试运行条件。本工程其他设备均已按设计要求安装完毕。4.0试运行范围双龙楼底盘改造共涉及14栋居民楼，楼号分别为:101#楼、104#楼、105#楼、107#楼、120#楼、职业高中分校、122#楼、124#楼、126#楼、128#楼、129#楼、130#楼、131#楼、133#楼。5.0试运行要求5.1试运行范围：5.1.1本次参加试运行楼底盘管网起点位于楼外入户检查室，终点为楼内立管。5.1.2各楼内管网平面详见附图5.2试运行质量标准：5.2.1管道、管件及设备无渗漏。5.2.2管道设备工作正常。5.2.3在试运行压力和试运行温度条件下，连续72小时正常运行。5.3试运行所具备的必要条件：12009年老旧供热设施及管网改造工程（双龙楼底盘改造）试运行方案5.3.1各段热力管网土建、热机设备、管道安装工程施工均符合设计图纸及《城市供热管网工程施工验收规范》的技术、质量要求。5.3.2技术资料及质量验收资料齐全。5.3.3管道系统强度试验及严密性试验合格，管道清洗并验收合格。5.3.4管道的保温符合设计要求。5.3.5管道系统中的各种阀门开关灵活、操作方便，满足运行要求。（阀门的开启、闭合必须听从调度指令进行）5.3.6管沟内事先通风，并用气体检测仪检测，符合有限空间作业条件后方可进入地沟内进行操作。6.0试运行部署6.1用水量用水量计算：Q=（1/2d）2×3.14×LQ=0.0004×3.14×7350Q=9.2(吨)6.2试运行操作流程试运行准备安全交底人员到岗检查设备管线支架升温升压保持稳压检查巡视72小时试运行总结、工作总结、验收移交管理单位灌水前提前通知各用户试运行时间、试运行指挥人员电话，并告知试运行期间家里必须留人，以便灌水时检查管道有无渗漏，发现问题及时通知指挥人员。自来水由楼外入户井回水管灌入，温度不超过60℃。灌水前必须关闭所有泄水阀门，打开放气阀门及阀门旁通。全线水满后统一进行二次放气，排净空气。灌水期间各小室要求24小时有人观察楼底盘是否正常。从灌水开始时，到试运行结束，安排人员按时巡视楼底盘管道运行情况。6.3检查室值班人员要求6.3.1每个系统值班人员不得擅离职守，灌水试运行期间要随时检查所有楼底盘管道运行情况，发现问题及时向指挥小组报告，并按指挥小组提出的要求及时处理。6.3.2管网循环后，由指挥部下令，检查各入户小室阀门及管道附件情况，每60分钟量测温度压力变化情况，填写记录表。对重点小室和设备要加密观测，并及时上报指挥部。6.3.3根据运行情况，按指挥小组命令控制压力，试运行期间的温度控制由情况决定22009年老旧供热设施及管网改造工程（双龙楼底盘改造）试运行方案6.3.4所有参试人员都要听从命令，服从指挥，试运期间凡是起动，关闭系统管线上的阀门均由试运行指挥小组向调度报告，由有关专业人员操作，值班人员不得擅自操作。6.3.5不得在夜间值班时睡觉或酗酒。6.3.6应注意躲避高温管道、阀门等管件，以防烫伤。6.3.7发现不正常情况应及时逐级汇报，不得延误。6.4阀门操作人员要求6.4.1各小室设2名操作人员，实行定岗负责，专人对口管理，管网所人员给予指导。6.4.2操作人员应穿戴劳保用品（...
