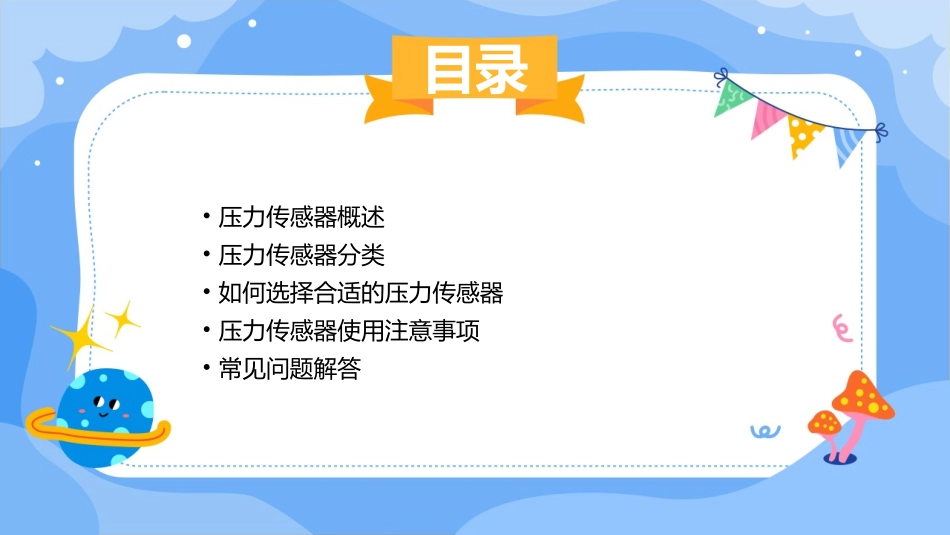

压力传感器分类和选择课件目录•压力传感器概述•压力传感器分类•如何选择合适的压力传感器•压力传感器使用注意事项•常见问题解答01压力传感器概述是一种能够将压力信号转换为可测量电信号的装置，广泛应用于各种工业自动化、环境监测、医疗设备等领域。压力传感器根据不同的工作原理和应用需求，压力传感器有多种分类方式，如电阻式、电容式、电感式、压电式等。压力传感器种类压力传感器定义利用应变片或半导体材料感受压力变化，从而改变电阻值，通过测量电阻值的变化来获取压力数据。电阻式压力传感器电容式压力传感器压电式压力传感器利用压力改变两个平行板间的距离，从而改变电容值，通过测量电容值的变化来获取压力数据。利用压电材料的压电效应，将压力转换为电信号，通过测量电信号来获取压力数据。030201压力传感器工作原理用于各种工业设备的压力检测和控制，如液压系统、气瓶压力监测等。工业自动化用于气象、水文、环保等领域的压力检测，如气压计、风速计等。环境监测用于医疗领域的血压、呼吸压力等检测，如血压计、呼吸机等。医疗设备压力传感器应用领域02压力传感器分类压阻式压力传感器是利用单晶硅材料的压阻效应和集成电路技术制成的传感器。这种传感器能够将压力转化成电信号，通过电路处理后输出。压阻式压力传感器具有精度高、稳定性好、响应速度快等优点，广泛应用于压力测量和控制领域。压阻式压力传感器的缺点是受到温度影响较大，需要进行温度补偿。压阻式压力传感器电容式压力传感器具有结构简单、可靠性高、寿命长等优点，适用于高精度、高稳定性的压力测量。电容式压力传感器的缺点是输出信号较小，需要经过放大处理才能使用。电容式压力传感器是利用电容原理，通过检测压力变化引起的电容值变化来测量压力的传感器。电容式压力传感器压电式压力传感器压电式压力传感器是利用压电材料的压电效应制成的传感器。这种传感器能够将压力转化成电能，通过电路处理后输出。压电式压力传感器具有灵敏度高、响应速度快、动态性能好等优点，适用于动态压力测量和冲击压力测量。压电式压力传感器的缺点是受到温度影响较大，需要进行温度补偿，同时需要高电压电源供电。霍尔压力传感器是利用霍尔效应制成的传感器。这种传感器能够通过检测磁场变化来测量压力。霍尔压力传感器具有精度高、稳定性好、抗干扰能力强等优点，适用于高温、高压、高精度的压力测量。霍尔压力传感器的缺点是价格较高，需要使用磁钢和导磁材料，结构较为复杂。霍尔压力传感器03如何选择合适的压力传感器总结词测量范围是选择压力传感器的首要考虑因素，必须根据实际应用需求选择合适的测量范围。详细描述在选择压力传感器时，首先要明确所需测量的压力范围。不同的压力传感器有不同的测量范围，从几帕到数千帕不等。因此，需要根据实际应用中的压力大小来选择合适的传感器，以确保传感器能够准确地测量所需压力。根据测量范围选择根据精度要求选择精度是衡量压力传感器性能的重要指标，需要根据实际应用的需求选择合适精度的传感器。总结词精度是压力传感器的关键参数，它决定了传感器测量的准确性。在选择压力传感器时，需要根据实际应用的需求来选择具有足够精度的传感器。一般来说，高精度传感器具有更高的测量准确度，但价格也相对较高。因此，需要在精度和成本之间做出权衡。详细描述稳定性是压力传感器的重要性能之一，需要根据实际应用的需求选择具有良好稳定性的传感器。总结词稳定性是指压力传感器在长时间使用或多次使用中的性能保持能力。在选择压力传感器时，需要了解传感器的稳定性表现，以确保传感器能够在实际应用中提供可靠的测量结果。一般来说，经过严格品质控制的品牌和型号具有良好的稳定性表现。详细描述根据稳定性要求选择总结词环境因素对压力传感器的性能和使用寿命有很大影响，需要根据实际应用的环境条件选择合适的传感器。详细描述在选择压力传感器时，需要考虑实际应用的环境因素，如温度、湿度、振动等。这些环境因素可能对传感器的性能和使用寿命产生影响。因此，需要根据环境条件选择具有相应防护等级和适应性的传感器，以确保传感器在实际应用中能够...
