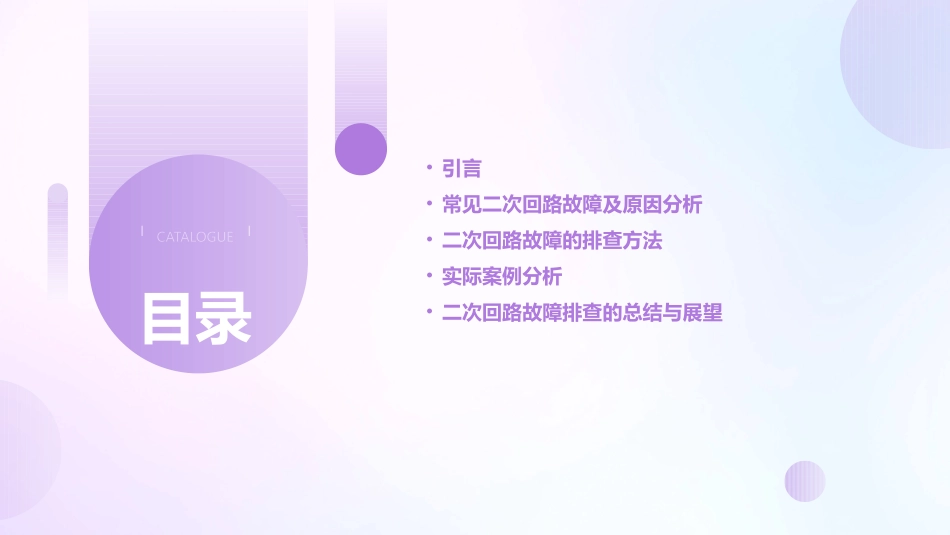

二次回路故障的排查课件汇报人：CATALOGUE目录•引言•常见二次回路故障及原因分析•二次回路故障的排查方法•实际案例分析•二次回路故障排查的总结与展望01引言了解二次回路故障排查的目的和意义掌握二次回路故障排查的基本背景和相关知识目的和背景排查流程的重要性了解排查流程对二次回路故障排查的重要性和必要性熟悉并掌握标准的排查流程和方法介绍常见的二次回路故障排查方法分析不同排查方法的优缺点和适用范围重点讲解基于经验和理论的综合排查方法排查方法的介绍02常见二次回路故障及原因分析断路器跳闸故障详细描述2.机械故障：断路器的机械结构部分可能发生故障，导致断路器跳闸。4.人为因素：操作人员误操作或维护不当也可能导致断路器跳闸。总结词：断路器跳闸是二次回路故障中较为常见的现象，可能由多种原因引起。1.保护误动：由于保护装置的误动作，可能导致断路器跳闸。3.外部干扰：外部的干扰信号可能影响到二次回路的正常运行，导致断路器跳闸。010203040506总结词：保护拒动是指当一次系统发生故障时，保护装置无法正确动作，从而不能切除故障，可能造成设备损坏甚至危及人身安全。详细描述1.保护装置硬件故障：保护装置的硬件部分可能发生故障，导致保护装置无法正常工作。2.软件故障：保护装置的软件系统可能发生故障，导致保护装置无法正确动作。3.通信故障：保护装置与断路器之间的通信链路可能发生故障，导致保护装置无法正常控制断路器。4.人为因素：操作人员对保护装置的操作不当或维护不当也可能导致保护拒动。保护拒动故障总结词：电流互感器饱和是一种常见的二次回路故障，当电流互感器饱和时，其输出电流会大幅下降，导致保护装置无法正确动作。详细描述1.一次电流过大：当一次系统的电流超过电流互感器的额定电流时，可能导致电流互感器饱和。2.电流互感器质量问题：如果电流互感器的质量不佳，其工作特性可能会受到影响，容易发生饱和。3.外部干扰：外部的干扰信号可能影响到二次回路的正常运行，导致电流互感器饱和。4.人为因素：操作人员对电流互感器的操作不当或维护不当也可能导致其饱和。电流互感器饱和故障电压互感器断线故障详细描述1.机械故障：电压互感器的机械结构部分可能发生故障，导致其无法正常工作。3.人为因素：操作人员对电压互感器的操作不当或维护不当也可能导致其断线。2.外部干扰：外部的干扰信号可能影响到二次回路的正常运行，导致电压互感器断线。总结词：电压互感器断线会导致二次回路的电压测量不准确，也可能造成保护装置误动作。03二次回路故障的排查方法总结词通过观察和手动检查来发现故障的方法详细描述直观检查法是最基本的故障排查方法，通过观察设备的外观和运行状态，手动检查设备的开关、接线、指示灯等部件，判断是否存在异常现象。直观检查法总结词利用专业仪表设备来检测回路故障的方法详细描述仪表检查法需要使用专业的仪表设备，如万用表、示波器等，对回路的电压、电流、电阻、电容等参数进行测量，以判断故障的具体位置和原因。仪表检查法通过替换疑似故障元件来排查故障的方法总结词替换元件法需要将疑似故障的元件替换为正常的元件，观察设备是否恢复正常运行，从而判断故障的位置和原因。需要注意的是，在替换元件时需要确保回路的安全性，避免造成更大的故障。详细描述替换元件法04实际案例分析•故障现象：某厂10kV线路断路器在正常运行中突然跳闸，重合闸无法成功。某厂10kV线路断路器跳闸故障排查某厂10kV线路断路器跳闸故障排查排查步骤1.检查断路器机械部分是否正常，如弹簧是否储能、液压机构是否有漏油等。2.检查断路器控制回路是否正常，如电源是否正常、控制回路接线是否松动等。3.检查保护装置是否正常，如保护装置是否有故障代码、定值是否正确等。故障原因：经过排查，发现断路器机械部分正常，控制回路也正常，保护装置无故障代码，定值也正确，但操作机构存在卡涩现象，导致断路器无法合闸。处理方法：对操作机构进行维修，消除卡涩现象，然后重新合闸试验，断路器恢复正常运行。4.检查操作机构是否正常，如机构是否有卡涩、触头是否有烧熔等。某厂10kV线路断路器跳闸故障排查•...
