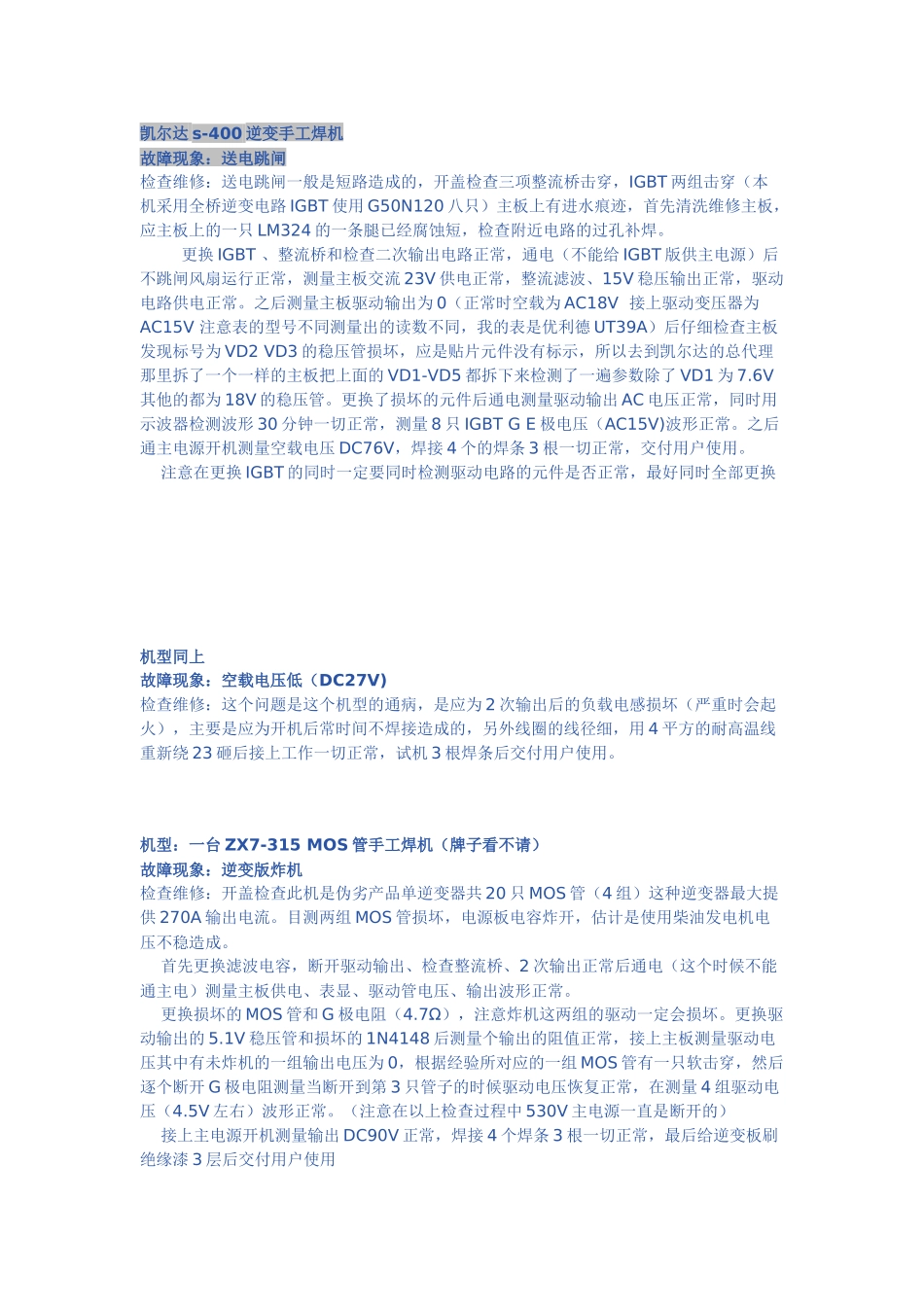

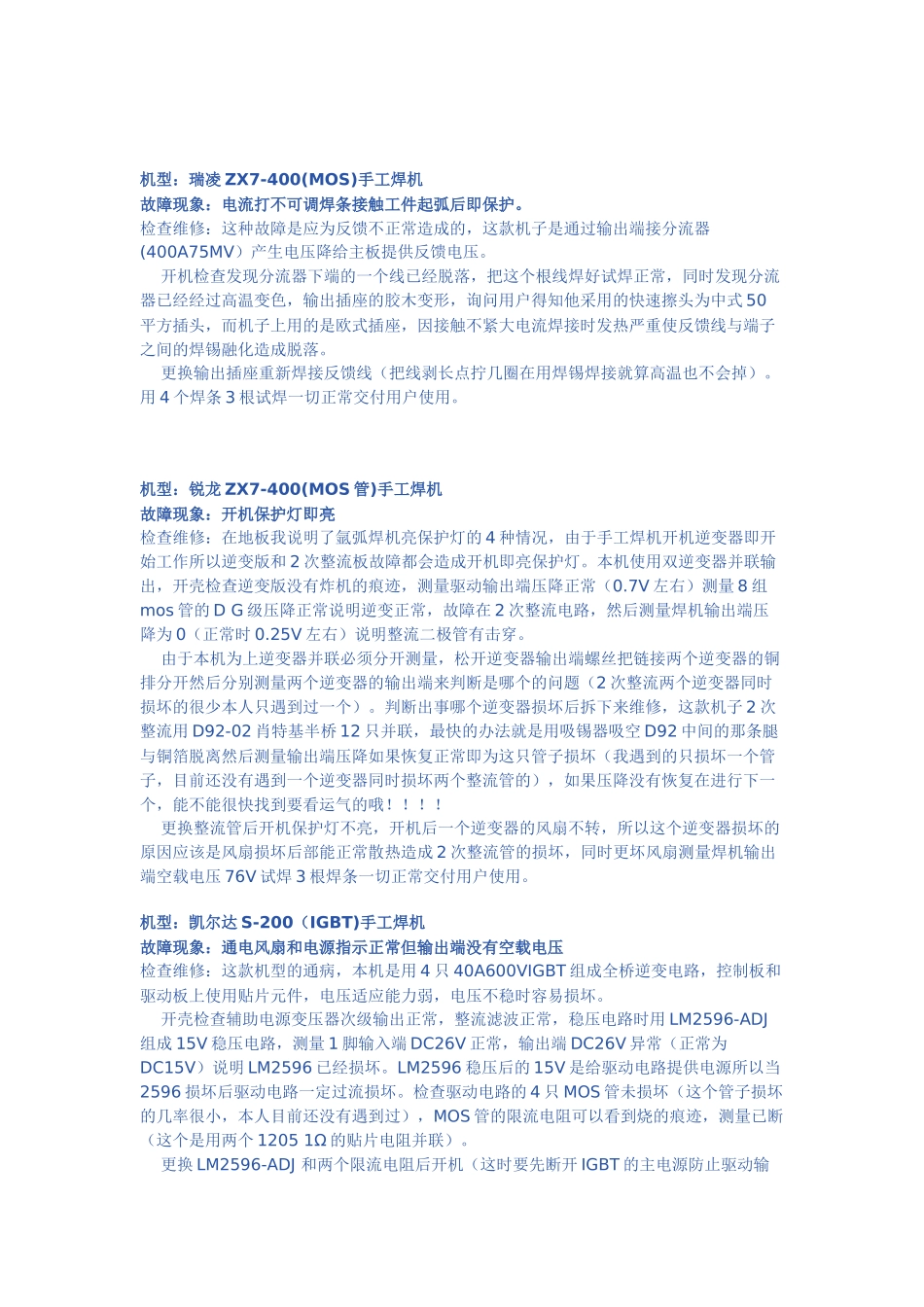

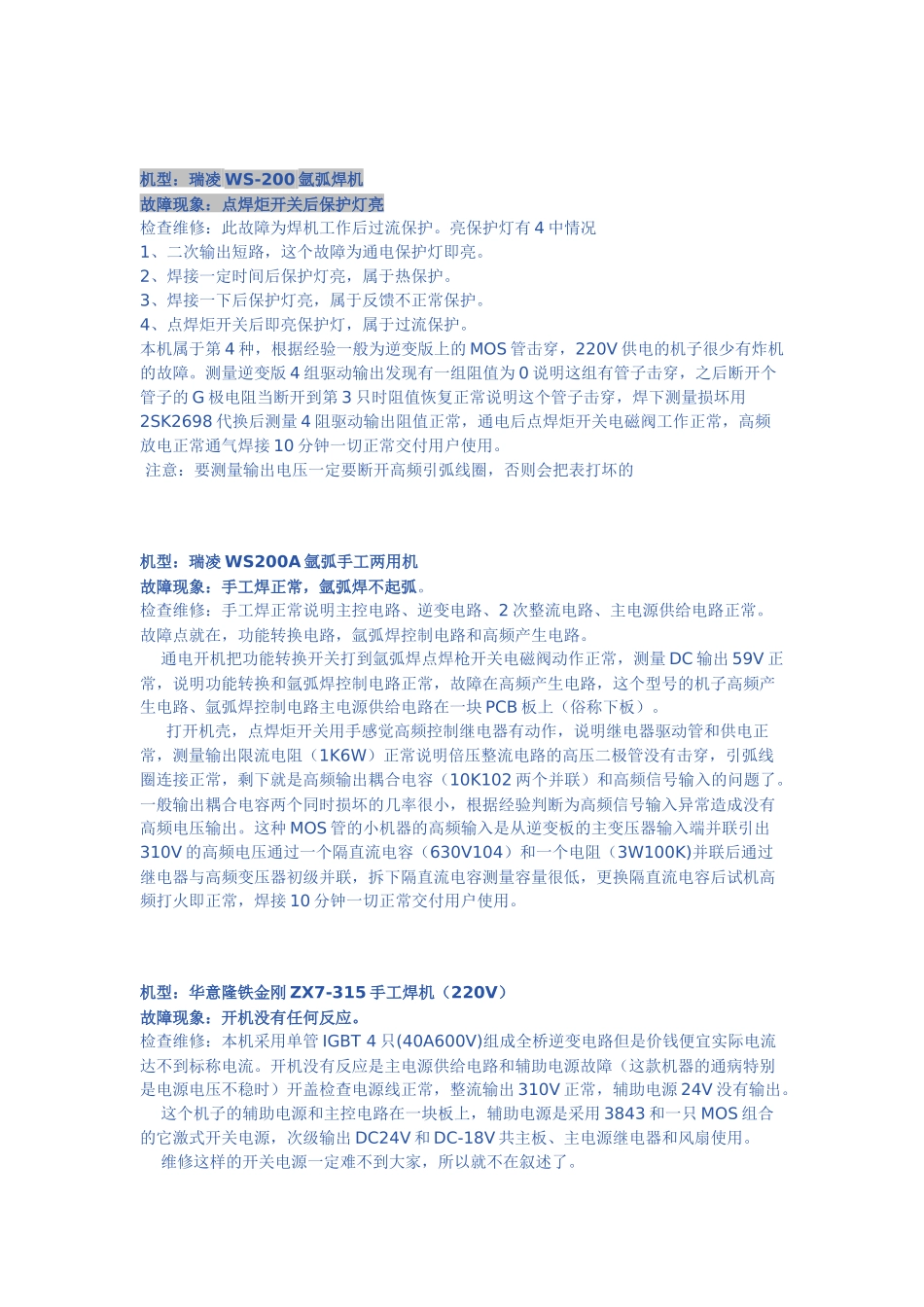

凯尔达s-400逆变手工焊机故障现象：送电跳闸检查维修：送电跳闸一般是短路造成的，开盖检查三项整流桥击穿，IGBT两组击穿（本机采用全桥逆变电路IGBT使用G50N120八只）主板上有进水痕迹，首先清洗维修主板，应主板上的一只LM324的一条腿已经腐蚀短，检查附近电路的过孔补焊。更换IGBT、整流桥和检查二次输出电路正常，通电（不能给IGBT版供主电源）后不跳闸风扇运行正常，测量主板交流23V供电正常，整流滤波、15V稳压输出正常，驱动电路供电正常。之后测量主板驱动输出为0（正常时空载为AC18V接上驱动变压器为AC15V注意表的型号不同测量出的读数不同，我的表是优利德UT39A）后仔细检查主板发现标号为VD2VD3的稳压管损坏，应是贴片元件没有标示，所以去到凯尔达的总代理那里拆了一个一样的主板把上面的VD1-VD5都拆下来检测了一遍参数除了VD1为7.6V其他的都为18V的稳压管。更换了损坏的元件后通电测量驱动输出AC电压正常，同时用示波器检测波形30分钟一切正常，测量8只IGBTGE极电压（AC15V)波形正常。之后通主电源开机测量空载电压DC76V，焊接4个的焊条3根一切正常，交付用户使用。注意在更换IGBT的同时一定要同时检测驱动电路的元件是否正常，最好同时全部更换机型同上故障现象：空载电压低（DC27V)检查维修：这个问题是这个机型的通病，是应为2次输出后的负载电感损坏（严重时会起火），主要是应为开机后常时间不焊接造成的，另外线圈的线径细，用4平方的耐高温线重新绕23砸后接上工作一切正常，试机3根焊条后交付用户使用。机型：一台ZX7-315MOS管手工焊机（牌子看不请）故障现象：逆变版炸机检查维修：开盖检查此机是伪劣产品单逆变器共20只MOS管（4组）这种逆变器最大提供270A输出电流。目测两组MOS管损坏，电源板电容炸开，估计是使用柴油发电机电压不稳造成。首先更换滤波电容，断开驱动输出、检查整流桥、2次输出正常后通电（这个时候不能通主电）测量主板供电、表显、驱动管电压、输出波形正常。更换损坏的MOS管和G极电阻（4.7Ω），注意炸机这两组的驱动一定会损坏。更换驱动输出的5.1V稳压管和损坏的1N4148后测量个输出的阻值正常，接上主板测量驱动电压其中有未炸机的一组输出电压为0，根据经验所对应的一组MOS管有一只软击穿，然后逐个断开G极电阻测量当断开到第3只管子的时候驱动电压恢复正常，在测量4组驱动电压（4.5V左右）波形正常。（注意在以上检查过程中530V主电源一直是断开的）接上主电源开机测量输出DC90V正常，焊接4个焊条3根一切正常，最后给逆变板刷绝缘漆3层后交付用户使用机型：瑞凌WS-200氩弧焊机故障现象：点焊炬开关后保护灯亮检查维修：此故障为焊机工作后过流保护。亮保护灯有4中情况1、二次输出短路，这个故障为通电保护灯即亮。2、焊接一定时间后保护灯亮，属于热保护。3、焊接一下后保护灯亮，属于反馈不正常保护。4、点焊炬开关后即亮保护灯，属于过流保护。本机属于第4种，根据经验一般为逆变版上的MOS管击穿，220V供电的机子很少有炸机的故障。测量逆变版4组驱动输出发现有一组阻值为0说明这组有管子击穿，之后断开个管子的G极电阻当断开到第3只时阻值恢复正常说明这个管子击穿，焊下测量损坏用2SK2698代换后测量4阻驱动输出阻值正常，通电后点焊炬开关电磁阀工作正常，高频放电正常通气焊接10分钟一切正常交付用户使用。注意：要测量输出电压一定要断开高频引弧线圈，否则会把表打坏的机型：瑞凌WS200A氩弧手工两用机故障现象：手工焊正常，氩弧焊不起弧。检查维修：手工焊正常说明主控电路、逆变电路、2次整流电路、主电源供给电路正常。故障点就在，功能转换电路，氩弧焊控制电路和高频产生电路。通电开机把功能转换开关打到氩弧焊点焊枪开关电磁阀动作正常，测量DC输出59V正常，说明功能转换和氩弧焊控制电路正常，故障在高频产生电路，这个型号的机子高频产生电路、氩弧焊控制电路主电源供给电路在一块PCB板上（俗称下板）。打开机壳，点焊炬开关用手感觉高频控制继电器有动作，说明继电器驱动管和供电正常，测量输出限流电阻（1K6W）正常说明倍压整流电路的高压二极管没有击穿，引弧线圈连接正常，剩下就是高频输出耦合电容（10K102两...
