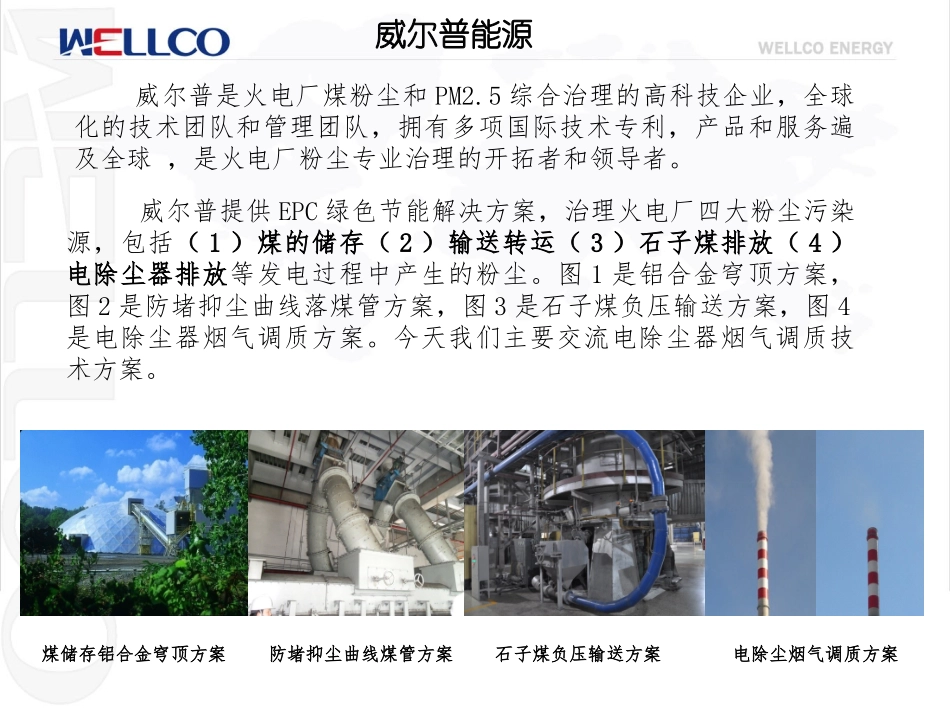

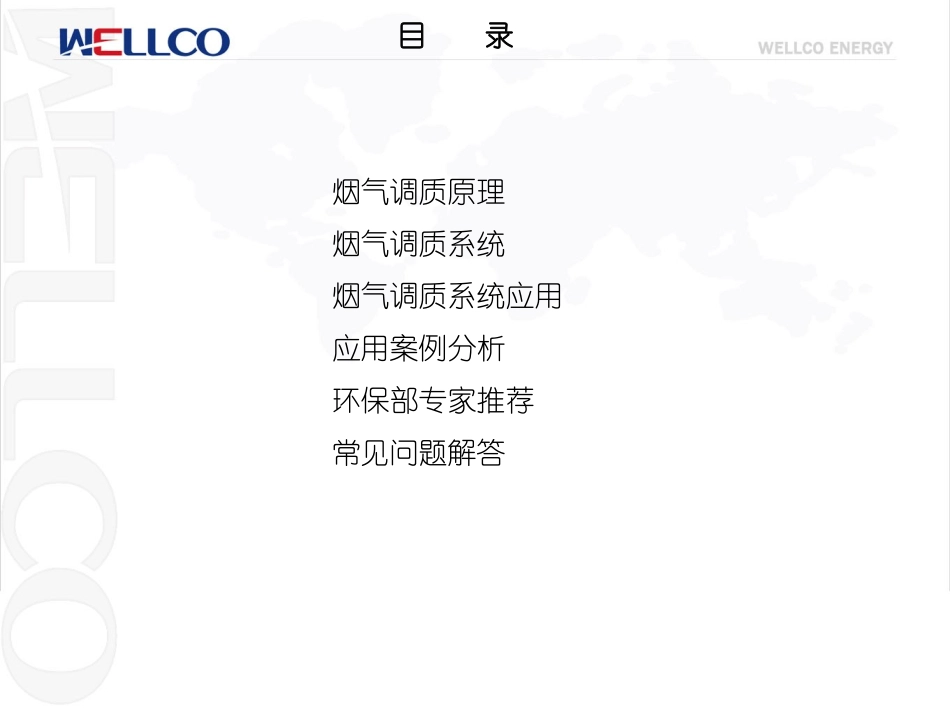

电除尘器烟气调质技术在火电厂中的应用威尔普创造美好生活环境威尔普能源威尔普是火电厂煤粉尘和PM2.5综合治理的高科技企业，全球化的技术团队和管理团队，拥有多项国际技术专利，产品和服务遍及全球，是火电厂粉尘专业治理的开拓者和领导者。威尔普提供EPC绿色节能解决方案，治理火电厂四大粉尘污染源，包括（1）煤的储存（2）输送转运（3）石子煤排放（4）电除尘器排放等发电过程中产生的粉尘。图1是铝合金穹顶方案，图2是防堵抑尘曲线落煤管方案，图3是石子煤负压输送方案，图4是电除尘器烟气调质方案。今天我们主要交流电除尘器烟气调质技术方案。煤储存铝合金穹顶方案防堵抑尘曲线煤管方案石子煤负压输送方案电除尘烟气调质方案目录烟气调质原理烟气调质系统烟气调质系统应用应用案例分析环保部专家推荐常见问题解答烟气调质原理1.电除尘器效率和粉尘比电阻的关系A.众所周知，高比电阻粉尘会降低电除尘器效率，使烟囱排放超标。B.PM10—PM2.5的微小粉尘颗粒也不容易被电除尘器收集，例如Al2O3含量高的粉尘，增加PM8—PM2.5的排放。总除尘效率（%）10099.5908580101010111012比电阻（Ω-㎝）烟气调质原理2.电除尘器效率和PM10-PM2.5的关系对于20um以上的粉尘颗粒，电除尘器的除尘效率接近100%，随着粉尘粒径的减小电除尘器的除尘效率逐渐降低，对于PM10以上的颗粒，去除率在99.9%以上，PM10以下去除率急剧下降，对PM2.5以下的粉尘，去除效率趋近于零。52.5101550909999.899.910020（um）效率（%）粉尘粒径-除尘效率曲线烟气调质原理3.粉尘的比电阻——温度曲线这是理想的粉尘比电阻—温度曲线，在锅炉排烟温度范围内，粉尘比电阻高于电除尘器理想的收尘范围(1010-1011Ω㎝)时，电除尘器的效率降低，此时需要将粉尘的比电阻降至理想的范围内，来提高电除尘器的除尘效率。5.OE+10比电阻的理想范围烟气调质原理4.烟气调质降低粉尘比电阻原理SO3SO3H2OH2OH2SO4H2SO4粉尘颗粒粉尘颗粒H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4烟气调质是向烟气中喷入微量的SO3气体，SO3与烟气中的水分子化合成H2SO4电解质分子附着在粉尘颗粒表面，降低粉尘比电阻，增加粉尘粘附电荷的能力，提高除尘器除尘效率。5.烟气调质前后粉尘比电阻对比曲线左图是烟气调质前后粉尘比电阻的对比曲线图。相对于调质前的比电阻，微量的SO3调质后粉尘的比电阻下降约两个数量级，至电除尘器除尘的理想比电阻范围内。烟气调质原理锅炉排烟温度范围1012101310111010109100200300400温度（℃）比电阻（Ω-㎝）调质前理想的粉尘比电阻范围微量SO3调质后烟气调质原理6.烟气调质可以粘合PM10-PM2.5由于调质剂的作用,使PM8—PM2.5的细微颗粒相互粘合成PM10以上的较大颗粒，容易被电除尘器收集,减小了PM2.5排放。粉尘颗粒粉尘颗粒H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4粉尘颗粒粉尘颗粒H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4粉尘颗粒粉尘颗粒H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4粉尘颗粒粉尘颗粒H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4颗粒颗粒粉尘粉尘H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4H2SO4烟气调质系统纯度99.99%的固态硫磺在硫磺罐中被蒸气溶化，由硫磺泵经计量装置输送到燃烧室中，与热空气燃烧生成SO2，SO2经过V2O5催化室生成SO3，SO3由布置在烟道上的喷枪喷入烟道达到烟气调质的目的。1.烟气调质系统工艺流程图烟气调质系统最佳的三氧化硫喷射量由锅炉负荷、烟气浊度和烟气温度等输入信号决定,整个系统由PLC控制,全自动运行。当燃煤煤种发生较大变化,需要调整系统喷射量时，只需根据实际情况调整“设定喷射量”即可完成对系统运行参数的调整。2.工作原理硫磺储罐包括：硫磺泵、蒸气加热装置、管道...
