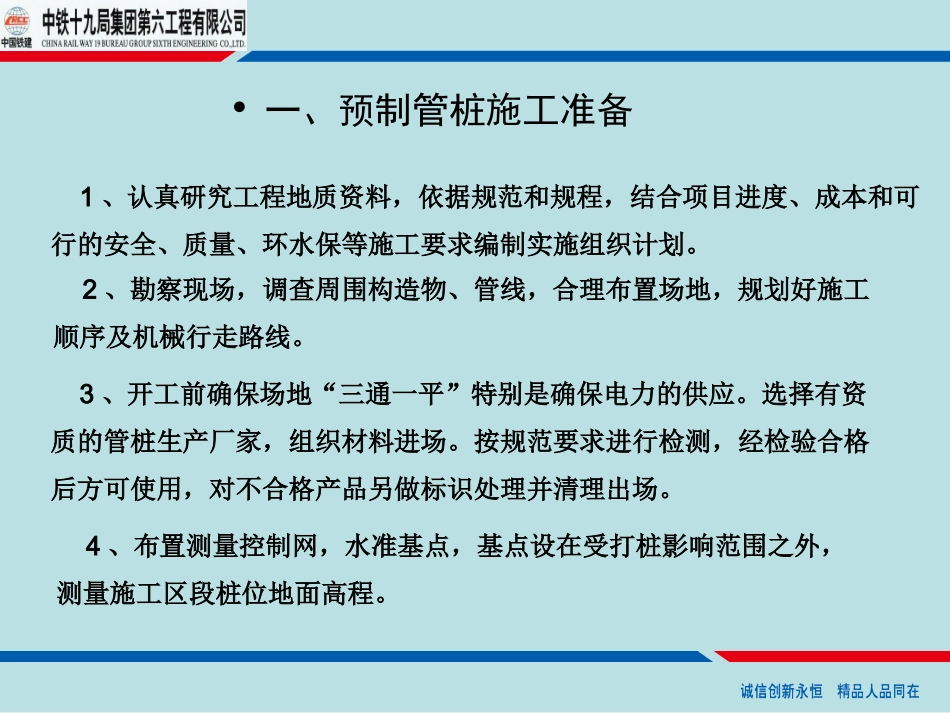

静压法预制管桩施工工艺静压法预制管桩施工工艺中铁十九局集团有限公司连镇铁路项目经理部2016年12月15日•一、预制管桩施工准备1、认真研究工程地质资料，依据规范和规程，结合项目进度、成本和可行的安全、质量、环水保等施工要求编制实施组织计划。2、勘察现场，调查周围构造物、管线，合理布置场地，规划好施工顺序及机械行走路线。3、开工前确保场地“三通一平”特别是确保电力的供应。选择有资质的管桩生产厂家，组织材料进场。按规范要求进行检测，经检验合格后方可使用，对不合格产品另做标识处理并清理出场。4、布置测量控制网，水准基点，基点设在受打桩影响范围之外，测量施工区段桩位地面高程。•二、预制管桩施工组织根据预制管桩的施工特点、难点及工期要求，成立以项目经理部为核心的管理机构，分部具体实施，组织强有力的专业施工队伍，配备现代化的施工机械设备，确保工程在安全的前提下按质、按期完成。详见下页《施工组织机构图》。质检员技术员安全员试验员测量员材料员施工员资料员项目经理项目总工项目安全总监项目副经理工程部安质部物资部办公室财务部计划部实验室架子队长（分部经理）技术主管（分部总工）•三、预制管桩施工人员配备及职责序号职务职责人员1机长负责管桩总体施工安排12压桩操作工人负责静压设备操作及数据记录23指挥员负责预制管桩吊运及桩体垂直度调整指挥14电焊工负责预制管桩焊接接桩25测量人员负责桩身垂直度和桩顶标高控制16电工负责施工现场用电设备安装，用电线路的安全检查及维修（现场共用）17机械维修工负责现场所有设备维修保养（现场共用）1•四、主要施工机械配备序号机械名称规格型号数量备注1静力压桩机根据设计桩型选择12挖掘机PC2001场地平整、挖临时排水沟3发电机150KW1备用4电焊机NB(KR)-500T2接桩5吊车25T1配合吊运管桩6运输车3管桩进场运输7全站仪/经纬仪1桩体垂直度调整8水准仪DZS21桩顶高程控制•选择静力压桩机参数表压桩机型号项目160-180240-280300-380400-460500-560最大压桩力（KN）1600-18002400-28003000-36004000-46005000-5600使用的管桩规格（mm）D300-D400D300-D500D400-D500D400-D550D500-D600单桩极限承载力（KN）1000-20001700-30002100-38002800-46003500-5500桩端持力层中密-密实砂层、硬塑-坚硬黏土层、残积土层密实砂层、坚硬粘土层、全风化岩层密实砂层、坚硬粘土层、全风化岩层密实砂层、坚硬粘土层、全风化岩层、强风化岩层密实砂层、坚硬粘土层、全风化岩层桩端持力层标贯（N）20-2520-3530-4030-5030-55穿透中密、密实砂层厚度（m）约22-33-45-65-8•六、预制管桩施工工序及工艺流程6.1、预制管桩施工工序施工准备预制管桩试桩确定静压工艺参数测量定位桩机就位对中调直静压桩接桩终压至设计深度检验验收•6.2、预制管桩工艺流程图原地面处理测量放样桩机就位桩起吊就位桩垂直度调整沉入第一节桩：记录施工设备贯入地层的反应，核查地质资料采用焊接连接，符合设计要求沉入下节桩沉桩至设计深度；沉桩深度，最终压桩力符合设计要求桩机移位成桩质量检验：桩身完整性、单桩承载力满足设计要求。•六、预制管桩施工工艺施工前做好人员的培训及技术交底工作，在施工中安排施工技术人员负责现场施工记录，收集相关数据资料，在施工中认真记录贯入地层时设备的反应，及时记录压力表读数，每沉入1m或压力表读数突变时记录仪表读数，记录成桩深度和终压桩力。⑴一般地段：清除施工场地内地表附着物，挖除树根。对影响桩机作业的松软土地段采取压实处理，若压实质量不能满足机械施工要求时采用换填30～50cm化学改良土（掺3%石灰改良土）。确保施工场地表面应有足够的抗压承载力。施工场地设2%～4%横向排水坡，路基两侧设置临时排水沟，保障排水顺畅，避免因雨水造成路基基底被浸泡影响施工。.6.1场地平整⑵鱼塘或低洼积水地段：对于鱼塘或低洼积水地段采取挖排水沟疏导排水或集中抽水处理，将积水排泄干净清除基底残留垃圾。基底晾晒后分层回填灰土，并逐层压实确保满足预制管桩静压施工要求。预制管桩按施工图断面分区段施工，场地平整后由测量班进行控制放样,使用全站仪或GPS精确放样出每个区...
