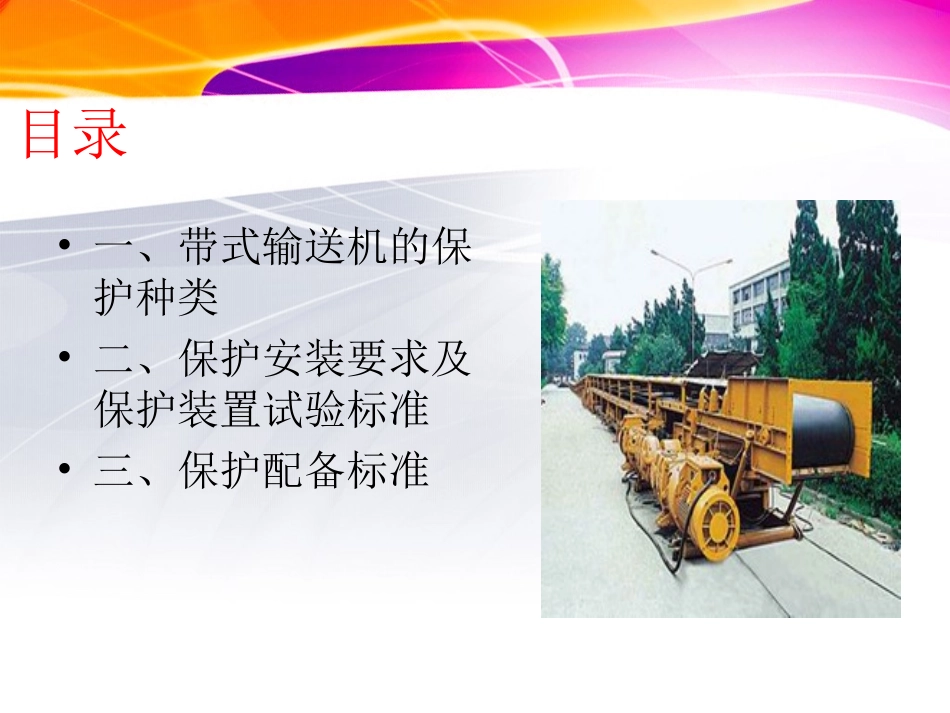

皮带输送机保护安装及试验标准•单位皮带队•姓名张晓波目录•一、带式输送机的保护种类•二、保护安装要求及保护装置试验标准•三、保护配备标准一、带式输送机的保护种类六大保护：堆煤保护，烟雾保护，温度保护，防跑偏保护，速度（防滑）保护，超温洒水保护，以外还有沿线急停装置、防撕裂保护、欠电压保护、过电流保护应接入胶带输送机控制回路或主回路，所有保护应动作灵敏、保护可靠。超温自动洒水保护应接入带式输送机电控回路，当出现温度超限时，能够实现自动打开水源洒水降温，并报警停车。二、保护安装要求•1.防滑保护装置(亦称低速、打滑保护装置)分为为管式防滑保护装置和滚轮式防滑保护装置两种。•管式防滑保护装置的磁铁安装在机头导向滚筒轮辐侧面上，速度传感器安装在固定支架上，传感器与滚筒磁缸间距3-5㎜。•滚轮式防滑保护装置的滚轮传感器安装在顶皮带的底面。•。••滚轮式防滑保护装置的滚轮传感器安装在顶皮带的底面。•管式防滑保护装置的试验方法：•按下电控箱速度试验按钮，电控箱报警指示灯亮报警，说明防滑保护装置动作可靠;也可将保护装置磁铁或速度传感器拆下移动位置，相距大于20mm或磁铁与速度传感器错位不对正，皮带机停止或不能起动皮带机，说明防滑保护装置动作可靠。•滚轮式防滑保护装置的试验方法：•胶带输送机正常运行时，在胶带的带动下，滚轮保持一定的速度，保护装置不动作。将滚轮与胶带脱离，当滚轮速度降到设定值时，胶带输送机停止运行，说明防滑保护装置动作可靠。2.堆煤保护(亦称煤位保护)装置必须加装堆煤传感器，不准直接用裸露的电缆芯线替代堆煤传感器使用，堆煤传感器的接线必须连接牢固可靠。无卸载煤仓的胶带输送机的堆煤传感器安设在两部胶带输送机(或刮板输送机)搭接处，距离机头卸载滚筒前0.8m;有卸载煤仓的胶带输送机堆煤传感器安设在煤仓上口，距煤仓口1.5-2m。因堆煤传感器灵敏度很高，如有煤尘或水分积聚到传感器上可能造成误动作，影响正常工作，因此要求操作和维护人员要经常清理堆煤传感器上的煤尘或积水。•堆煤保护装置的试验方法：•皮带运行中，堆煤保护探头接触煤和设备外壳或接地，皮带停车说明堆煤保护装置动作可靠。或皮带机停止时，将堆煤保护探头接触煤和设备外壳或接地，不能起动皮带机说明堆煤保护装置动作可靠。•按规定安装方法经实践效果作用不大机电工区自己改进的堆煤保护，经实践效果很好，但是现在已经不用了。•3、跑偏保护•防跑偏保护装置的安装，第一组距机头15m左右，机道内每隔50米安装一组，保护杆距托辊边缘距离与保护杆缓行程之和不大于20mm，分别安装在胶带的两侧，安装时应保证不易产生误动作且动作可靠。。•防跑偏保护装置的试验方法：•胶带输送机正常运行时，人工用手拨动防跑偏保护装置的传动杆使其距离托辊边缘20mm延时6秒钟以上时间，胶带输送机停机，说明防跑偏保护装置动作可靠。4温度保护•温度保护及超温自动洒水装置，温度传感器应固定在特制的支架上，安装时要保证温度传感器处于驱动滚筒的中部并使感温面与滚筒外周面相距10-15mm，温度传感器要保持清洁，没有影响正常工作的因素。超温自动洒水装置的安装位置应对准驱动滚筒胶带并达到能均匀洒水，超温自动洒水装置的水源必须保证正常供水。•温度保护及超温自动洒水装置试验方法：•每个井下使用胶带输送机的单位都要备有1套温度保护装置，备用温度保护装置在地面(42±2℃保护动作)试验动作灵敏可靠后，入井把在用的温度保护装置替换下来，将替换下来的温度保护装置升井进行试验，能够可靠动作后再作为备用，如此轮流将井下在用的温度保护装置升井进行试验。5.烟雾保护•.烟雾保护及超温自动洒水装置，安装时烟雾传感器应悬挂在距机头10-15m左右处且在回风侧距顶板小于0.3m，以保证驱动滚筒与胶带因摩擦产生烟雾时能立即起作用。•烟雾保护及超温自动洒水装置试验方法：•每个井下使用胶带输送机的单位都要备有1套烟雾保护及超温自动洒水装置装置，备用烟雾保护装置在地面(燃烧旧皮带)试验动作灵敏可靠后，入井把在用的烟雾保护及超温自动洒水装置装置替换下来，将替换下来的烟雾保护装置升井进行试验，能...
