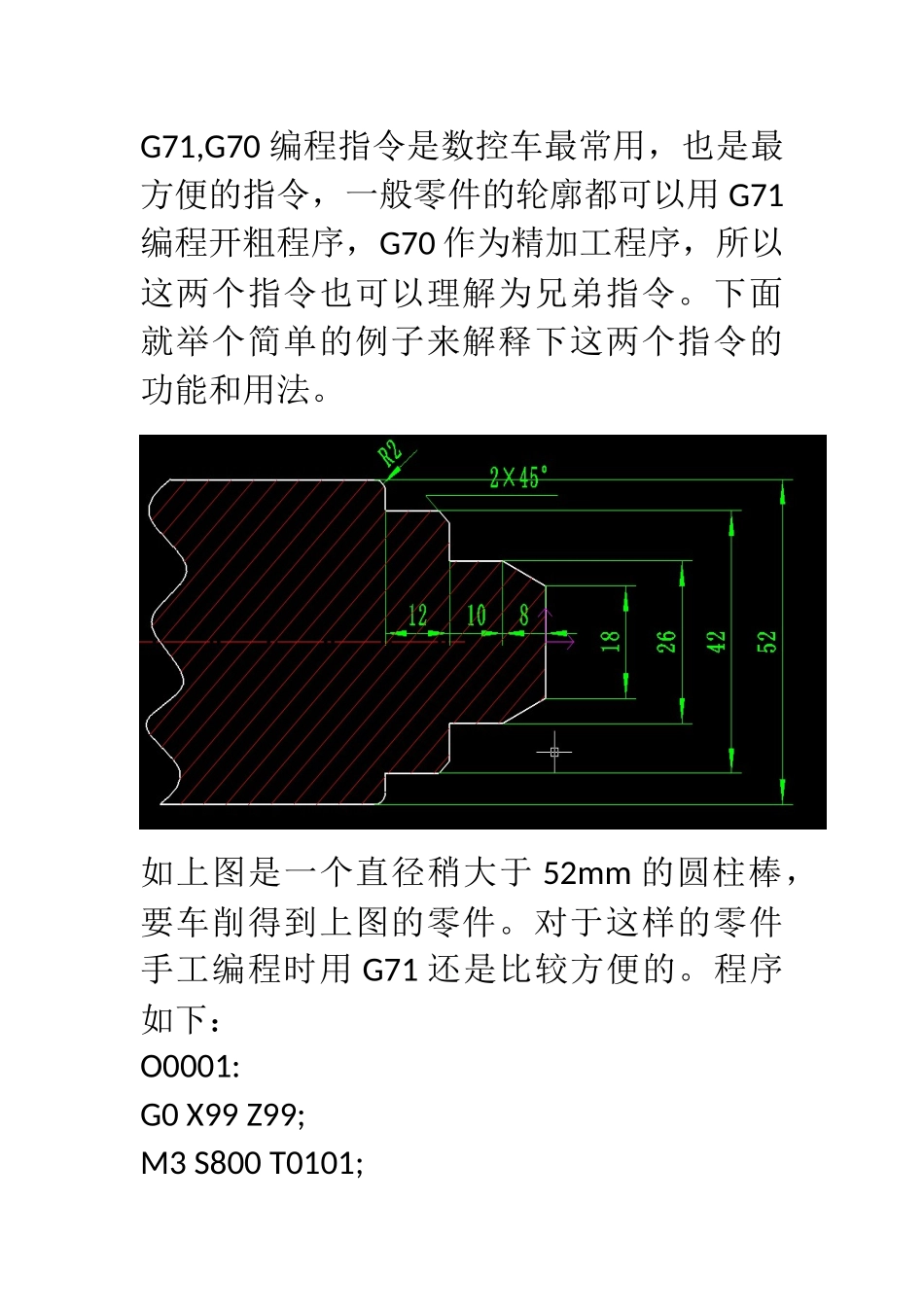

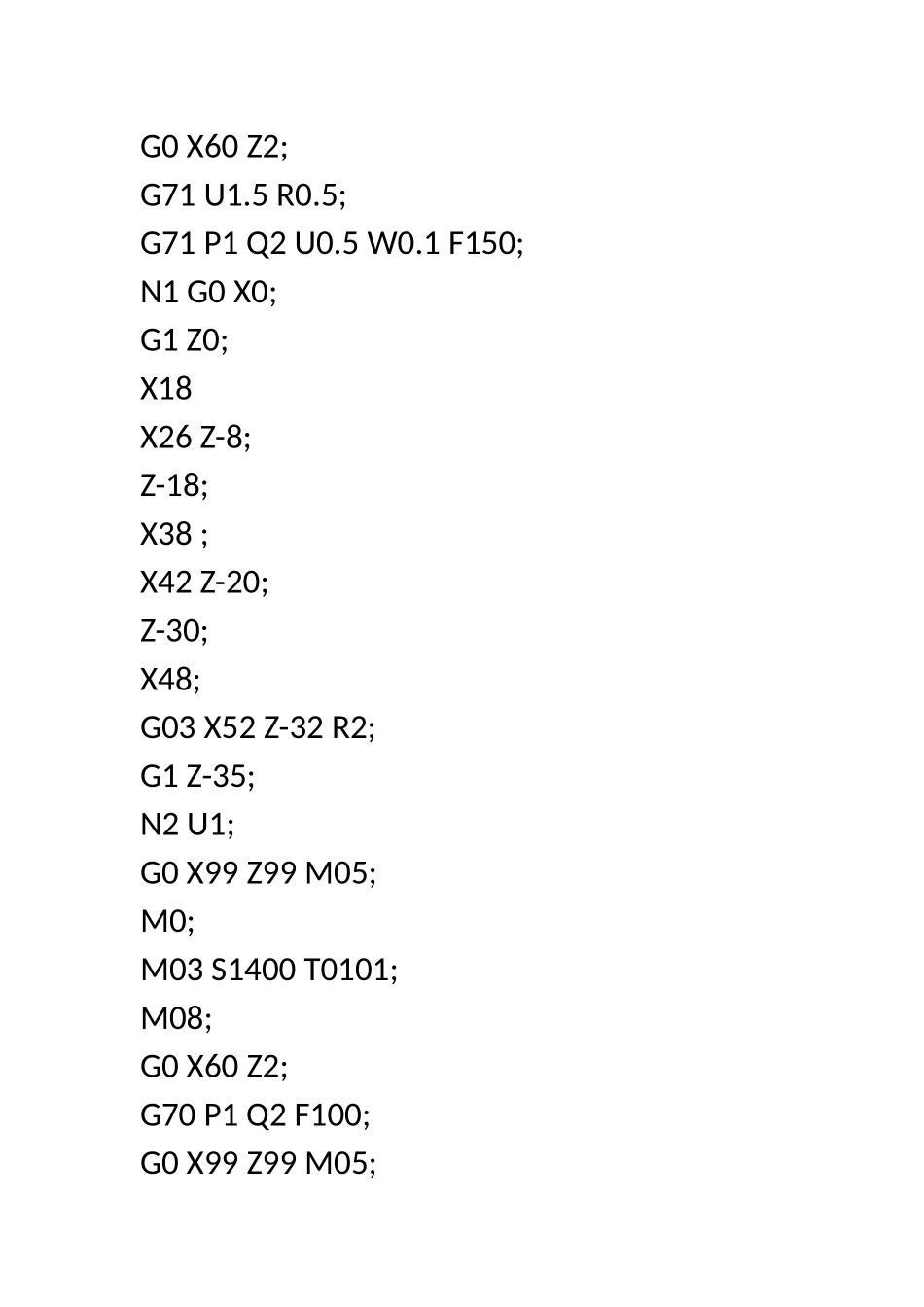

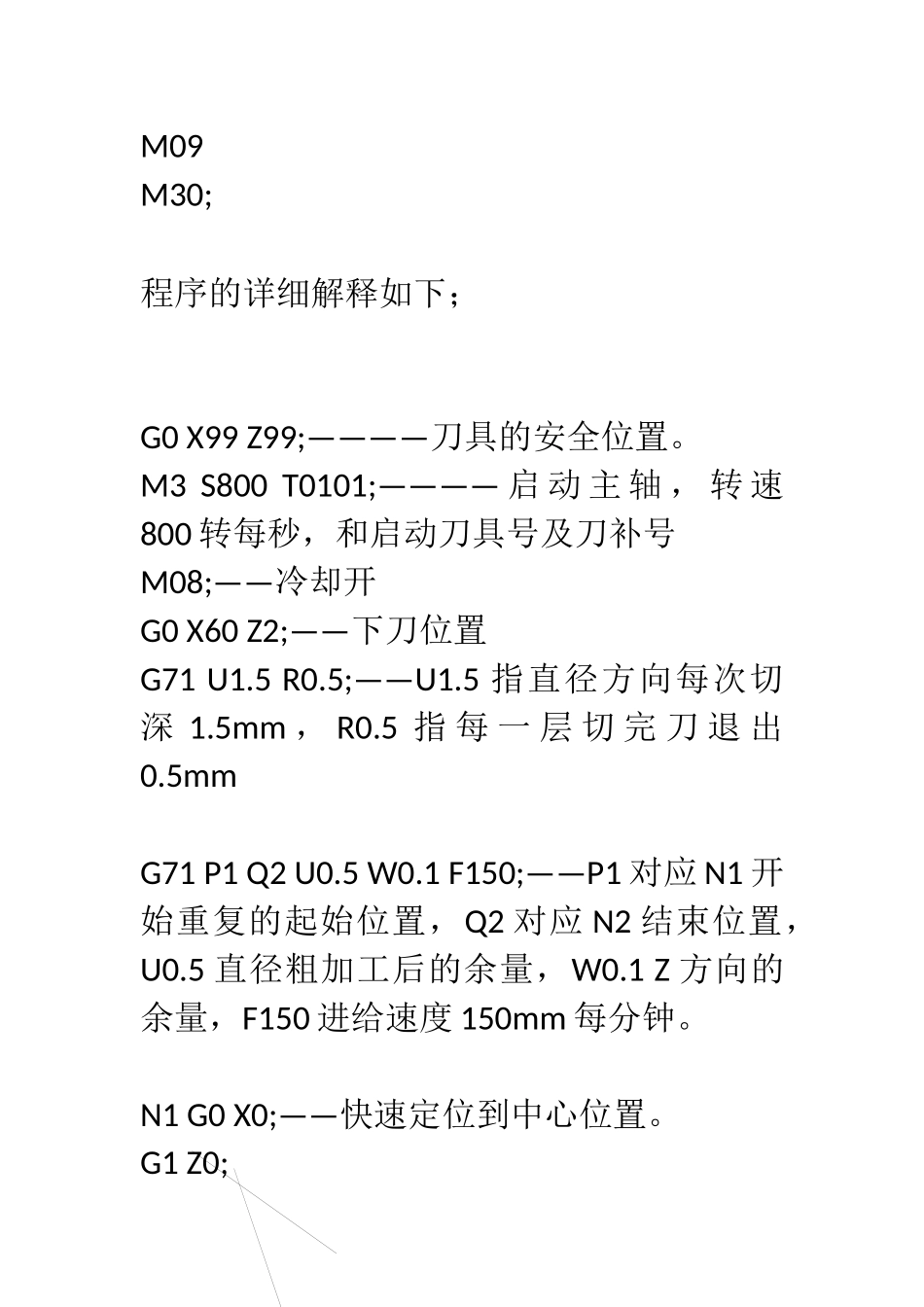

G71,G70编程指令是数控车最常用，也是最方便的指令，一般零件的轮廓都可以用G71编程开粗程序，G70作为精加工程序，所以这两个指令也可以理解为兄弟指令。下面就举个简单的例子来解释下这两个指令的功能和用法。如上图是一个直径稍大于52mm的圆柱棒，要车削得到上图的零件。对于这样的零件手工编程时用G71还是比较方便的。程序如下：O0001:G0X99Z99;M3S800T0101;G0X60Z2;G71U1.5R0.5;G71P1Q2U0.5W0.1F150;N1G0X0;G1Z0;X18X26Z-8;Z-18;X38;X42Z-20;Z-30;X48;G03X52Z-32R2;G1Z-35;N2U1;G0X99Z99M05;M0;M03S1400T0101;M08;G0X60Z2;G70P1Q2F100;G0X99Z99M05;M09M30;程序的详细解释如下；G0X99Z99;————刀具的安全位置。M3S800T0101;————启动主轴，转速800转每秒，和启动刀具号及刀补号M08;——冷却开G0X60Z2;——下刀位置G71U1.5R0.5;——U1.5指直径方向每次切深1.5mm，R0.5指每一层切完刀退出0.5mmG71P1Q2U0.5W0.1F150;——P1对应N1开始重复的起始位置，Q2对应N2结束位置，U0.5直径粗加工后的余量，W0.1Z方向的余量，F150进给速度150mm每分钟。N1G0X0;——快速定位到中心位置。G1Z0;X18X26Z-8;Z-18;X38;X42Z-20;走刀路线Z-30;X48;G03X52Z-32R2;G1Z-35;N2U1;G0X99Z99M05;——退回安全距离M09;——关闭冷却液M0;——程序暂停，开粗加工完成。M03S1400T0101;按启动键后，精加工开始。M08;G0X60Z2;G70P1Q2F100；——精加工的路线，沿轮廓走一遍。G0X99Z99M05;M09M30;——程序结束理解起来G71就像一层一层的剥玉米。G70就是沿着剥好的玉米洗一下。谢谢赏阅。欢迎交流数控技术!!!
