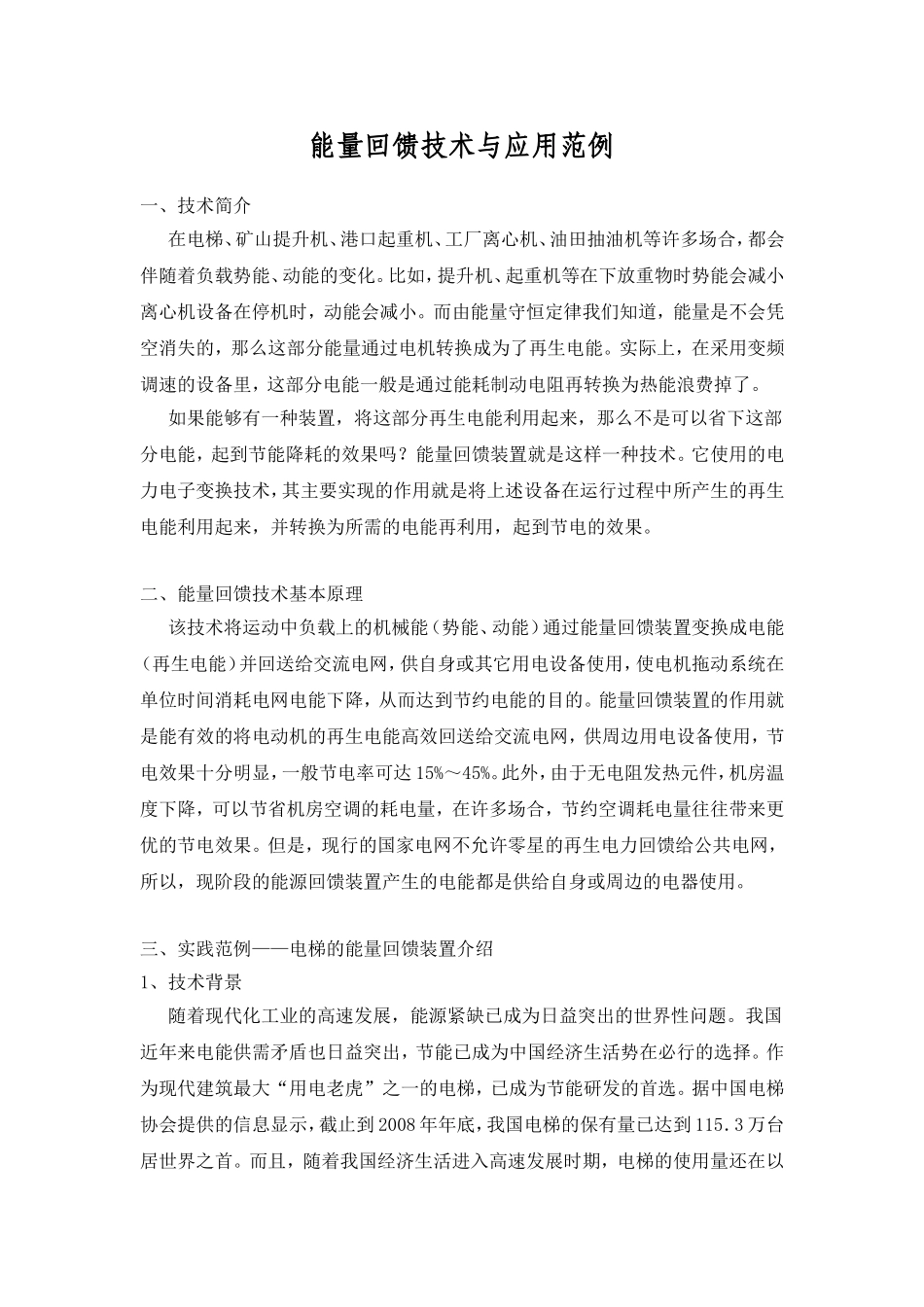

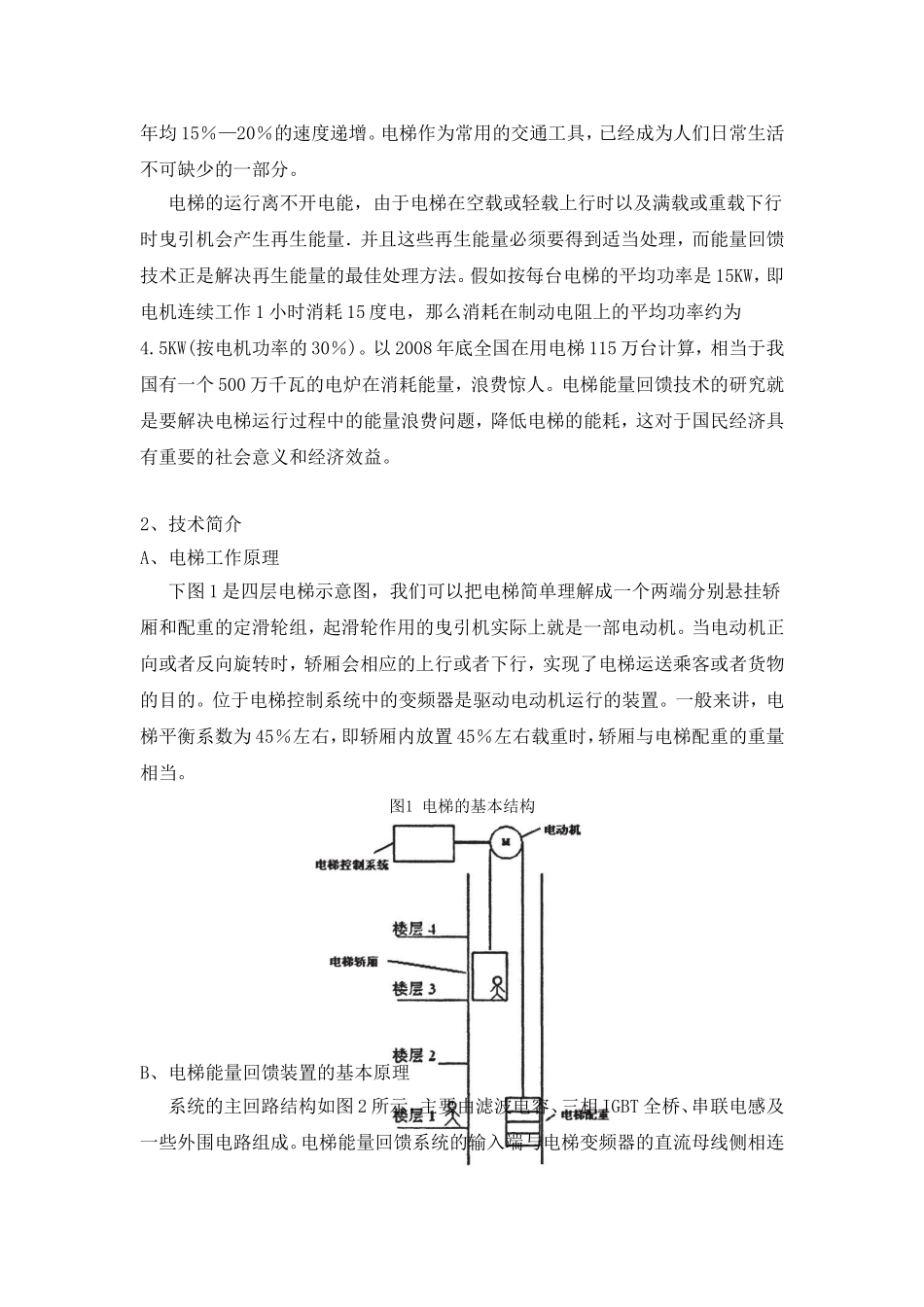

能量回馈技术与应用范例一、技术简介在电梯、矿山提升机、港口起重机、工厂离心机、油田抽油机等许多场合，都会伴随着负载势能、动能的变化。比如，提升机、起重机等在下放重物时势能会减小离心机设备在停机时，动能会减小。而由能量守恒定律我们知道，能量是不会凭空消失的，那么这部分能量通过电机转换成为了再生电能。实际上，在采用变频调速的设备里，这部分电能一般是通过能耗制动电阻再转换为热能浪费掉了。如果能够有一种装置，将这部分再生电能利用起来，那么不是可以省下这部分电能，起到节能降耗的效果吗？能量回馈装置就是这样一种技术。它使用的电力电子变换技术，其主要实现的作用就是将上述设备在运行过程中所产生的再生电能利用起来，并转换为所需的电能再利用，起到节电的效果。二、能量回馈技术基本原理该技术将运动中负载上的机械能（势能、动能）通过能量回馈装置变换成电能（再生电能）并回送给交流电网，供自身或其它用电设备使用，使电机拖动系统在单位时间消耗电网电能下降，从而达到节约电能的目的。能量回馈装置的作用就是能有效的将电动机的再生电能高效回送给交流电网，供周边用电设备使用，节电效果十分明显，一般节电率可达15%～45%。此外，由于无电阻发热元件，机房温度下降，可以节省机房空调的耗电量，在许多场合，节约空调耗电量往往带来更优的节电效果。但是，现行的国家电网不允许零星的再生电力回馈给公共电网，所以，现阶段的能源回馈装置产生的电能都是供给自身或周边的电器使用。三、实践范例——电梯的能量回馈装置介绍1、技术背景随着现代化工业的高速发展，能源紧缺已成为日益突出的世界性问题。我国近年来电能供需矛盾也日益突出，节能已成为中国经济生活势在必行的选择。作为现代建筑最大“用电老虎”之一的电梯，已成为节能研发的首选。据中国电梯协会提供的信息显示，截止到2008年年底，我国电梯的保有量已达到115．3万台居世界之首。而且，随着我国经济生活进入高速发展时期，电梯的使用量还在以年均15％—20％的速度递增。电梯作为常用的交通工具，已经成为人们日常生活不可缺少的一部分。电梯的运行离不开电能，由于电梯在空载或轻载上行时以及满载或重载下行时曳引机会产生再生能量．并且这些再生能量必须要得到适当处理，而能量回馈技术正是解决再生能量的最佳处理方法。假如按每台电梯的平均功率是15KW，即电机连续工作1小时消耗15度电，那么消耗在制动电阻上的平均功率约为4.5KW(按电机功率的30％)。以2008年底全国在用电梯115万台计算，相当于我国有一个500万千瓦的电炉在消耗能量，浪费惊人。电梯能量回馈技术的研究就是要解决电梯运行过程中的能量浪费问题，降低电梯的能耗，这对于国民经济具有重要的社会意义和经济效益。2、技术简介A、电梯工作原理下图1是四层电梯示意图，我们可以把电梯简单理解成一个两端分别悬挂轿厢和配重的定滑轮组，起滑轮作用的曳引机实际上就是一部电动机。当电动机正向或者反向旋转时，轿厢会相应的上行或者下行，实现了电梯运送乘客或者货物的目的。位于电梯控制系统中的变频器是驱动电动机运行的装置。一般来讲，电梯平衡系数为45％左右，即轿厢内放置45％左右载重时，轿厢与电梯配重的重量相当。图1电梯的基本结构B、电梯能量回馈装置的基本原理系统的主回路结构如图2所示，主要由滤波电容、三相IGBT全桥、串联电感及一些外围电路组成。电梯能量回馈系统的输入端与电梯变频器的直流母线侧相连输出端与电网侧相连。图2电梯系统的主回路结构图能量回馈装置的工作过程是：当电梯曳引机工作在电动状态时，开关器件V1~V6全部被封锁，处于关断状态。当曳引机工作在发电状态，能量累积在变频器直流母线侧，产生泵升电压，当直流母线电压超过启动有源逆变电路的工作电压Ed并满足其它逆变条件后，能量回馈系统开始工作，将直流母线上的能量回馈电网。随着这部分能量的释放，直流母线电压逐渐下降，当回落到设定值后，回馈系统停止工作。另外，连接在逆变电路与三相交流电网之间的高频磁芯扼流电抗器将吸收直流母线电压和电网线电压的差值，以减小对电网电压的影响。C、能量回馈装置的运作方式电梯运...
