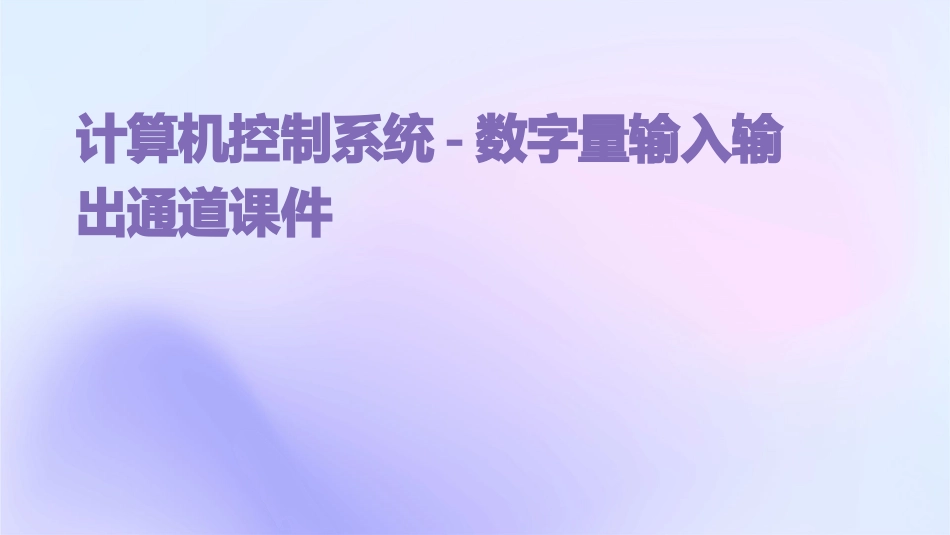

计算机控制系统-数字量输入输出通道课件VIP免费

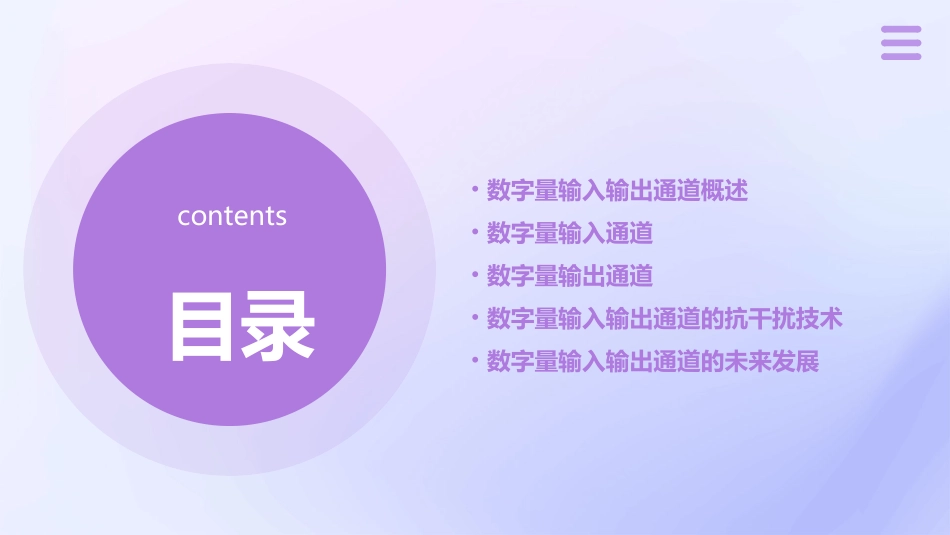

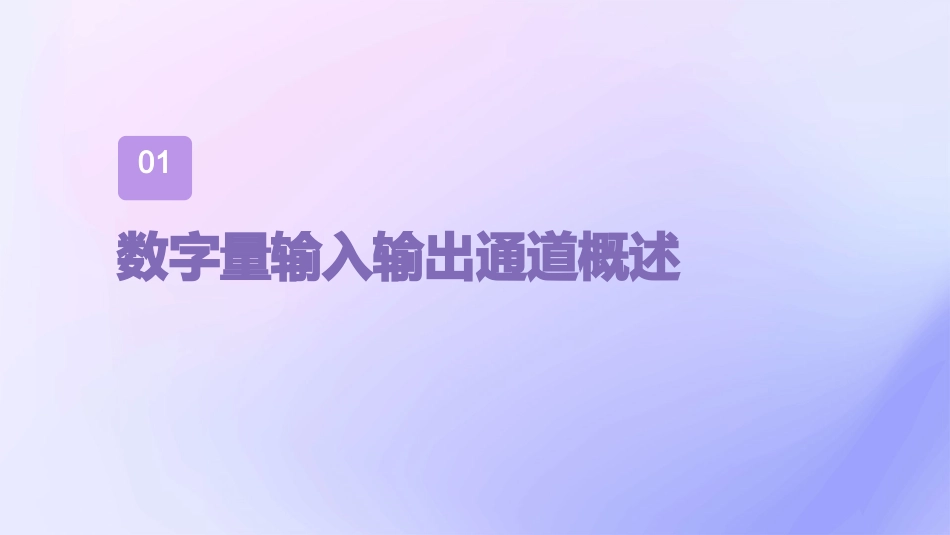

计算机控制系统-数字量输入输出通道课件目录contents•数字量输入输出通道概述•数字量输入通道•数字量输出通道•数字量输入输出通道的抗干扰技术•数字量输入输出通道的未来发展01数字量输入输出通道概述数字量输入输出通道是计算机控制系统中的重要组成部分，用于实现数字信号的输入和输出。定义数字量输入通道负责采集外部数字信号，并将其传输给计算机；数字量输出通道则将计算机输出的数字信号传输给外部设备。功能定义与功能串行输入输出通道适用于长距离、低速数据传输，可以节省线缆和接口资源。网络化输入输出通道通过网络实现远程数据传输和控制，具有灵活性和可扩展性。并行输入输出通道适用于高速、大批量数据传输，具有较高的数据传输速率。数字量输入输出通道的类型123在生产线、机械设备等工业自动化控制领域中，数字量输入输出通道用于实现设备的监测和控制。工业自动化控制在智能家居系统中，数字量输入输出通道用于控制家电设备、灯光、窗帘等，实现智能化管理。智能家居在交通控制系统中，数字量输入输出通道用于检测交通信号、控制红绿灯等，保障交通安全和顺畅。交通控制数字量输入输出通道的应用场景02数字量输入通道光电隔离器是一种常用的隔离器件，用于将输入信号与计算机控制系统隔离，以保护系统免受外部干扰的影响。光电隔离器的工作原理是利用光电效应，通过光信号传输电信号，实现信号的隔离传输。光电隔离器的优点是传输速度快、抗干扰能力强、寿命长等，广泛应用于各种计算机控制系统中。光电隔离器123限幅器是一种对信号进行限制的电路，用于防止输入信号超过系统允许的范围，从而保护系统不受损坏。限幅器的工作原理是通过比较器对输入信号进行比较，当输入信号超过预设阈值时，比较器会输出相应的限制信号。限幅器的优点是响应速度快、精度高、稳定性好等，广泛应用于各种计算机控制系统中。限幅器滤波器滤波器是一种对信号进行过滤的电路，用于消除输入信号中的噪声和干扰，提高信号的纯度和稳定性。滤波器的工作原理是通过电感器和电容器的组合，对输入信号进行频率选择和过滤，保留所需的频率成分，抑制不需要的频率成分。滤波器的优点是精度高、稳定性好、可靠性高等，广泛应用于各种计算机控制系统中。03数字量输出通道继电器输出是一种常见的数字量输出方式，通过控制继电器的通断来实现信号的输出。总结词继电器输出具有较大的驱动能力，可以驱动较大电流的负载，如电机、指示灯等。同时，继电器输出具有较强的隔离作用，可以有效保护计算机控制系统不受外部干扰的影响。但是，继电器输出的响应速度较慢，可能会影响系统的实时性。详细描述继电器输出总结词晶体管输出是一种常见的数字量输出方式，通过控制晶体管的通断来实现信号的输出。详细描述晶体管输出具有较快的响应速度，适用于需要快速响应的控制系统。同时，晶体管输出也具有较强的驱动能力，可以驱动中小电流的负载。但是，晶体管输出的负载能力有限，不能驱动大电流负载，且对外部干扰较为敏感。晶体管输出总结词双向晶闸管输出是一种特殊的数字量输出方式，可以实现信号的双向控制。详细描述双向晶闸管输出具有较大的驱动能力和快速响应速度，可以同时实现信号的正向和反向控制。适用于需要双向控制的负载，如电机、电磁阀等。但是，双向晶闸管输出的控制电路较为复杂，需要较高的技术水平进行设计和维护。双向晶闸管输出04数字量输入输出通道的抗干扰技术保护接地将设备的外壳与大地连接，以防止设备漏电或静电积累对人员造成伤害。工作接地为确保电子设备正常工作而设置的接地，如信号地、模拟地、数字地等。接地技术利用导电材料将干扰源包围，以减少电磁场对周围电路的影响。电场屏蔽通过高导磁材料对磁通进行引导和截止，以降低磁场干扰。磁场屏蔽屏蔽技术在电源线中加入滤波器，以减少电源线上的干扰信号对设备的影响。在信号线中加入滤波器，以减少信号线上的干扰信号对设备的影响。滤波技术信号线滤波电源滤波05数字量输入输出通道的未来发展VS随着计算机技术的不断发展，对数字量输入输出通道的性能要求也越来越高。未来数字量输入输出通道将具备更高的数据传输...
