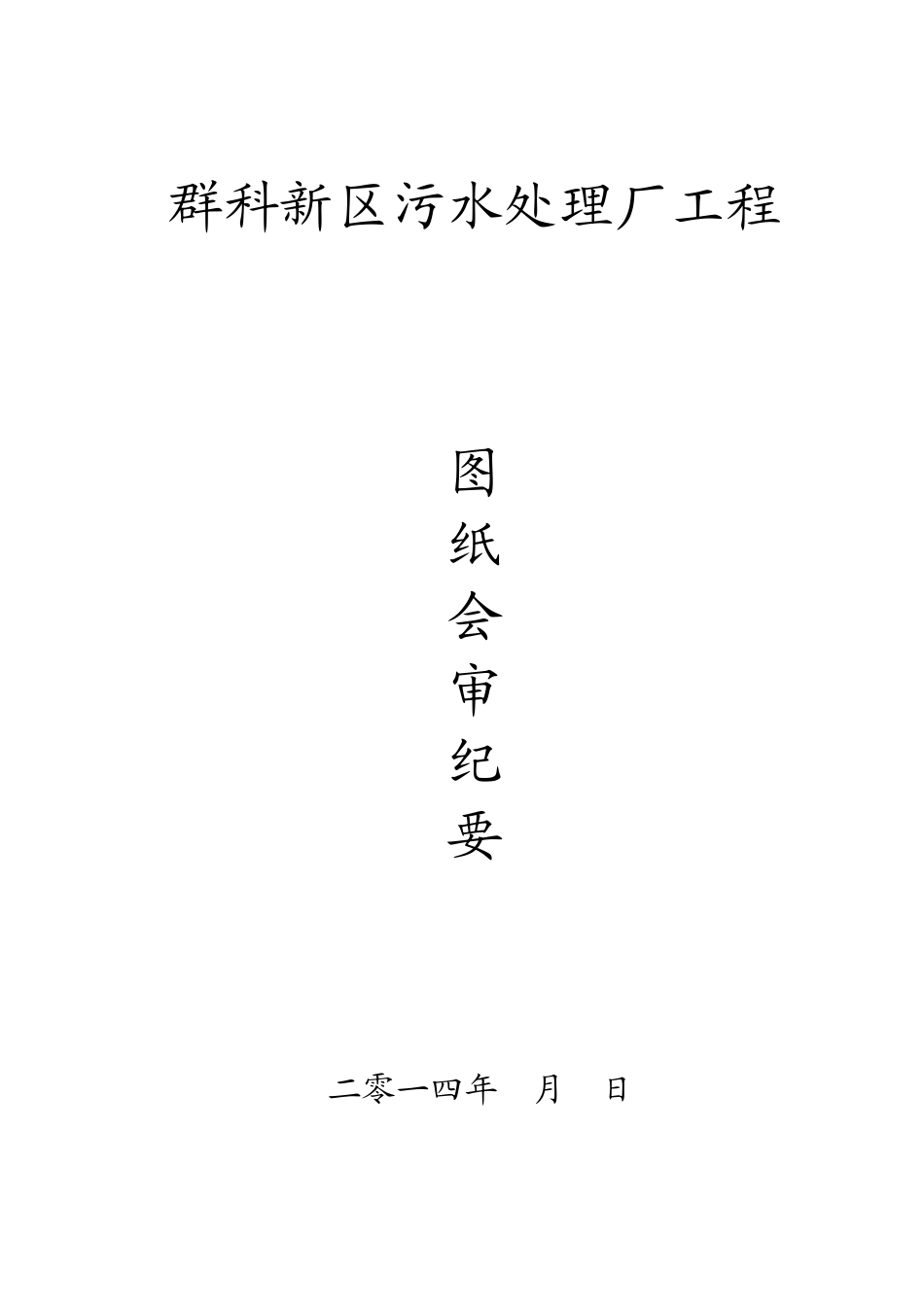

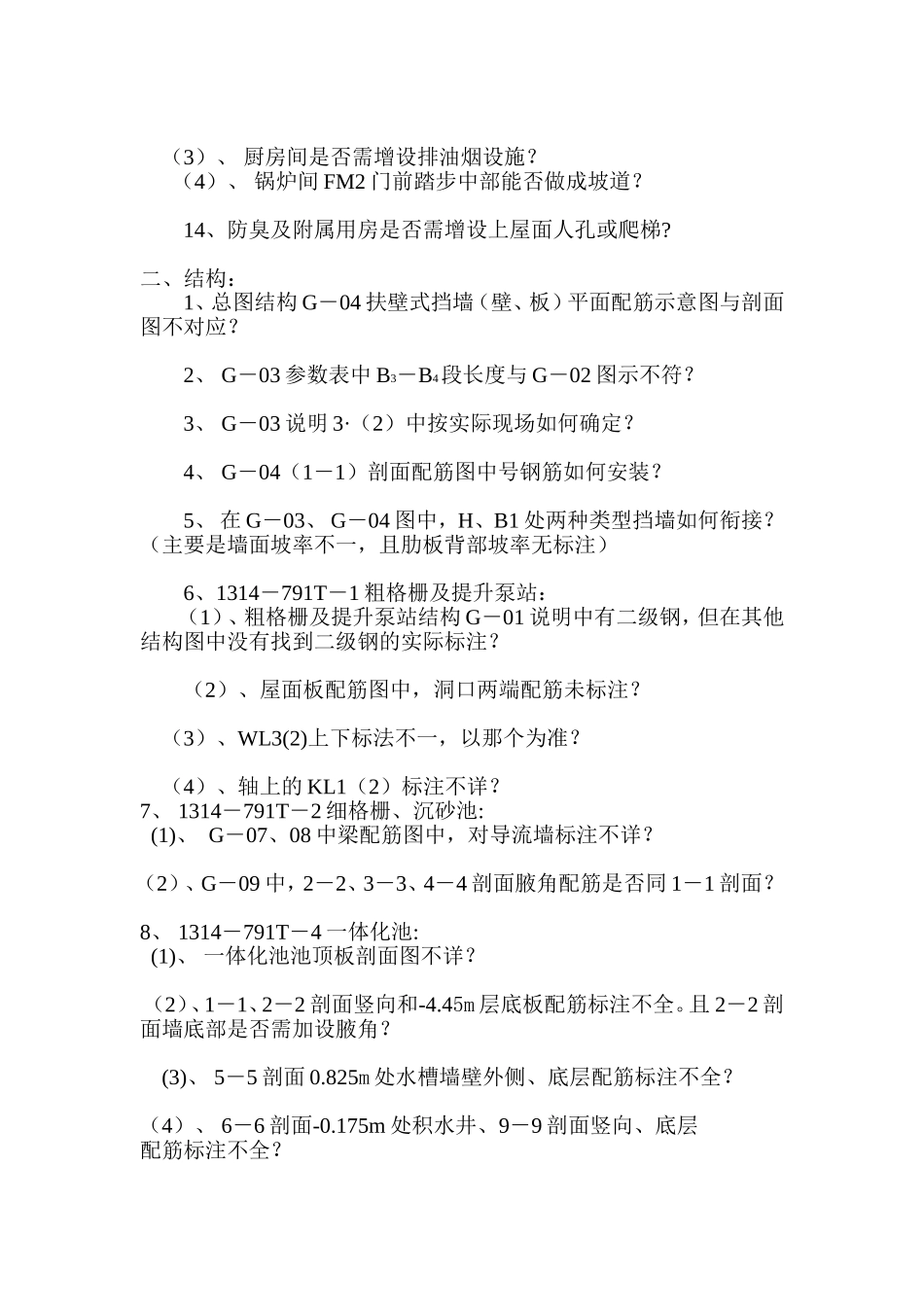

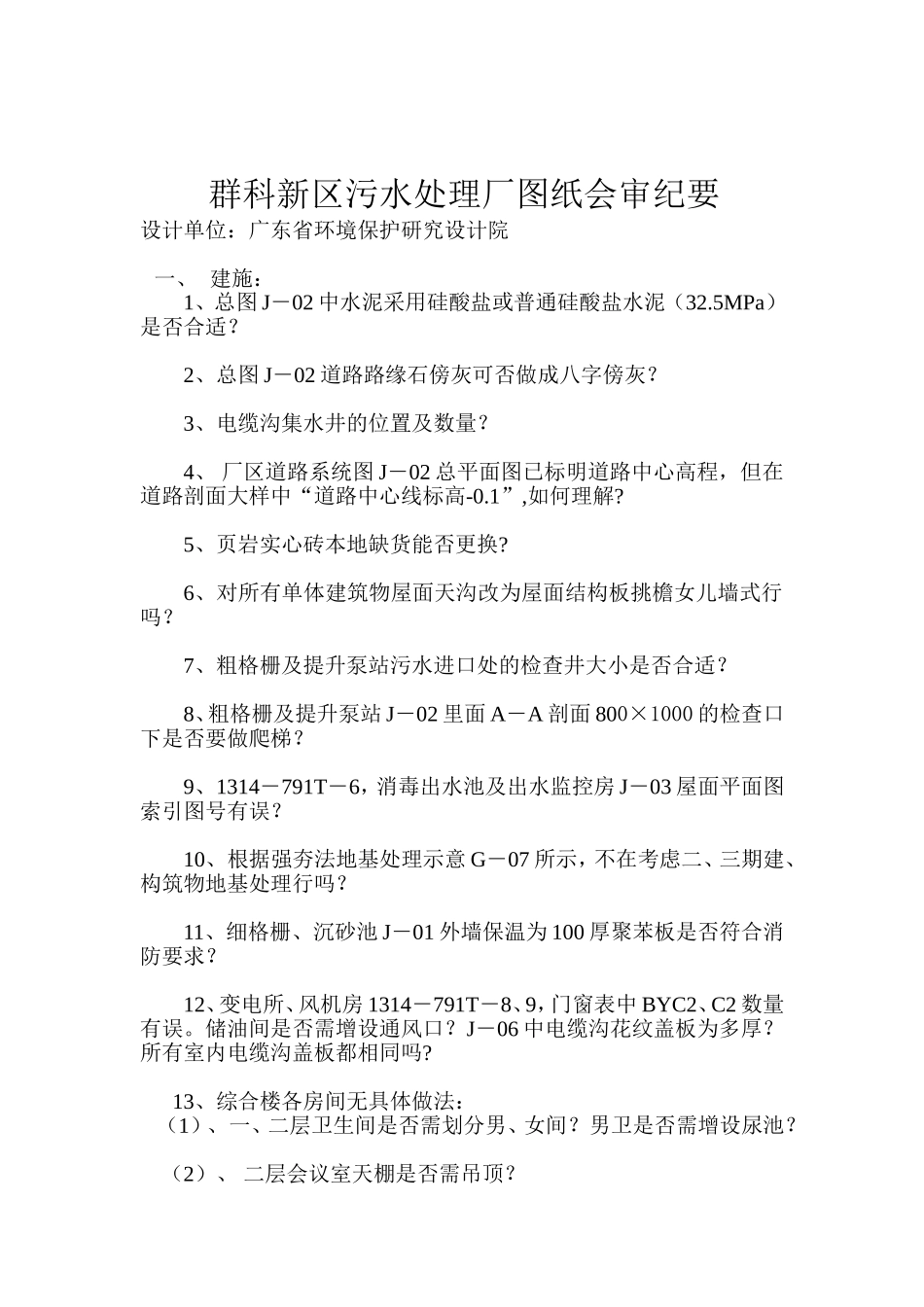

群科新区污水处理厂工程图纸会审纪要二零一四年月日群科新区污水处理厂图纸会审纪要设计单位：广东省环境保护研究设计院一、建施：1、总图J―02中水泥采用硅酸盐或普通硅酸盐水泥（32.5MPa）是否合适？2、总图J―02道路路缘石傍灰可否做成八字傍灰？3、电缆沟集水井的位置及数量？4、厂区道路系统图J―02总平面图已标明道路中心高程，但在道路剖面大样中“道路中心线标高-0.1”,如何理解?5、页岩实心砖本地缺货能否更换?6、对所有单体建筑物屋面天沟改为屋面结构板挑檐女儿墙式行吗？7、粗格栅及提升泵站污水进口处的检查井大小是否合适？8、粗格栅及提升泵站J―02里面A―A剖面800×1000的检查口下是否要做爬梯？9、1314―791T―6，消毒出水池及出水监控房J―03屋面平面图索引图号有误？10、根据强夯法地基处理示意G―07所示，不在考虑二、三期建、构筑物地基处理行吗？11、细格栅、沉砂池J―01外墙保温为100厚聚苯板是否符合消防要求？12、变电所、风机房1314―791T―8、9，门窗表中BYC2、C2数量有误。储油间是否需增设通风口？J―06中电缆沟花纹盖板为多厚？所有室内电缆沟盖板都相同吗?13、综合楼各房间无具体做法：（1）、一、二层卫生间是否需划分男、女间？男卫是否需增设尿池？（2）、二层会议室天棚是否需吊顶？（3）、厨房间是否需增设排油烟设施？（4）、锅炉间FM2门前踏步中部能否做成坡道？14、防臭及附属用房是否需增设上屋面人孔或爬梯?二、结构：1、总图结构G―04扶壁式挡墙（壁、板）平面配筋示意图与剖面图不对应？2、G―03参数表中B3―B4段长度与G―02图示不符？3、G―03说明3·（2）中按实际现场如何确定？4、G―04（1―1）剖面配筋图中号钢筋如何安装？5、在G―03、G―04图中，H、B1处两种类型挡墙如何衔接？（主要是墙面坡率不一，且肋板背部坡率无标注）6、1314―791T―1粗格栅及提升泵站：（1）、粗格栅及提升泵站结构G―01说明中有二级钢，但在其他结构图中没有找到二级钢的实际标注？（2）、屋面板配筋图中，洞口两端配筋未标注？（3）、WL3(2)上下标法不一，以那个为准？（4）、轴上的KL1（2）标注不详？7、1314―791T―2细格栅、沉砂池:(1)、G―07、08中梁配筋图中，对导流墙标注不详？（2）、G―09中，2―2、3―3、4―4剖面腋角配筋是否同1―1剖面？8、1314―791T―4一体化池:(1)、一体化池池顶板剖面图不详？（2）、1―1、2―2剖面竖向和-4.45m层底板配筋标注不全。且2―2剖面墙底部是否需加设腋角？(3)、5―5剖面0.825m处水槽墙壁外侧、底层配筋标注不全？（4）、6―6剖面-0.175m处积水井、9―9剖面竖向、底层配筋标注不全？（5）、7―7剖面中心墩墩基底部钢筋无法安装？（6）、6―6剖面-2.00m处积水井竖向、底层配筋标注不全？（7）、1314―791T―5转盘滤池G―04牛腿配筋大样是否需设水平分布筋？φ8@50是否为箍筋？8、1314―791T―7、10，污水脱泥机房、维修间：（1）、G―03条基平面图中，4处轴线一外部分基梁配筋未标注。（2）、G―05中，C―C剖面中M1钢板厚度标注是否有误？（3）、G―05中二层框柱在、轴上KZ3、KZ5、KZ6、KZ8配筋量大于该处首层，妥否？（4）、G―12中，D―D剖面储药平台，清洗泵基础配筋上下部相同吗？9、1314―791T―8、9变电所、风机房：（1）、JKL7(4B)在―、―轴段、JKL3在轴上、JKL8在、轴上面筋二层配筋在3根一上安装时、是否需设定位筋？（2）、G―04牛腿D―D剖面配筋是否需设水平筋10、1314―791T―11综合楼:(1)、G―11中TZ1、TZ2配筋在―轴上基梁、框梁中生根，各层是不是在休息台高度处封顶？三、水施：1、污水管线平面图PO―04中检查井编号虽已编至W14实际只有12处，W8、W9为断号？2、综合楼1314―791P―11―03中，PL―1、PL―2出屋面排气管又如何从墙外进入轴线内上屋面？3、厂区采暖管网平面1314―791N―01中，检查井位置标注不清楚？4、厂区进污水管为直径800的钢管而出水口为直径500的砼管？
