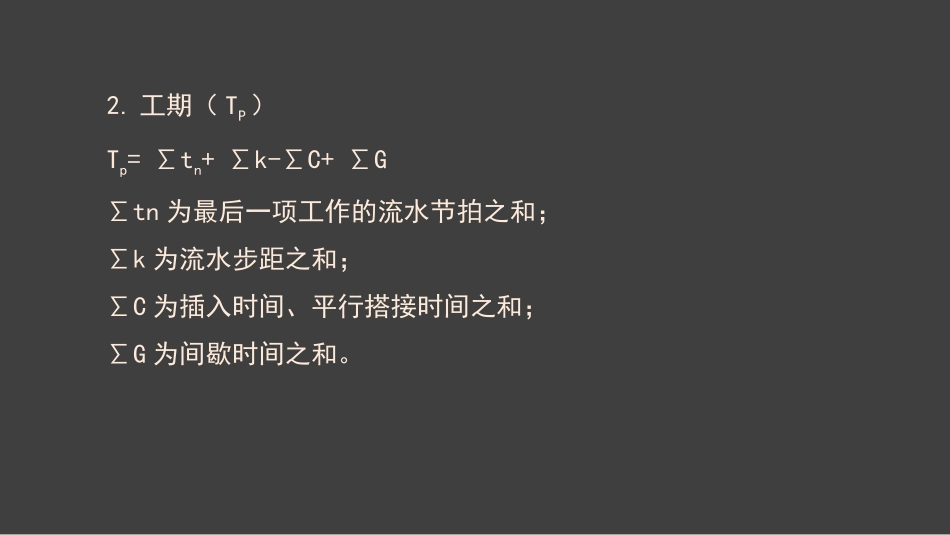

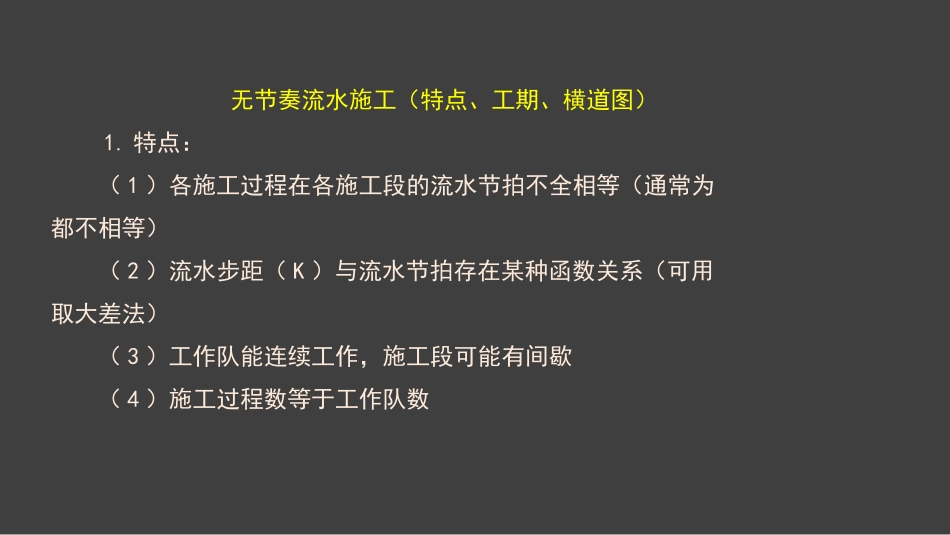

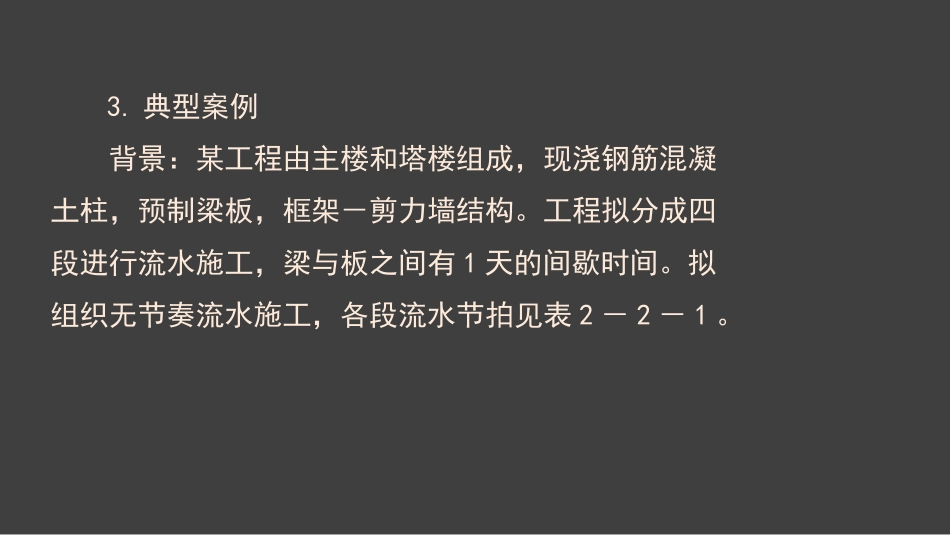

无节奏流水施工（特点、工期、横道图）1.特点：（1）各施工过程在各施工段的流水节拍不全相等（通常为都不相等）（2）流水步距（K）与流水节拍存在某种函数关系（可用取大差法）（3）工作队能连续工作，施工段可能有间歇（4）施工过程数等于工作队数2.工期（TP）Tp=∑tn+∑k-∑C+∑G∑tn为最后一项工作的流水节拍之和；∑k为流水步距之和；∑C为插入时间、平行搭接时间之和；∑G为间歇时间之和。3.典型案例背景：某工程由主楼和塔楼组成，现浇钢筋混凝土柱，预制梁板，框架－剪力墙结构。工程拟分成四段进行流水施工，梁与板之间有1天的间歇时间。拟组织无节奏流水施工，各段流水节拍见表2－2－1。表2－2－1序号施工过程流水节拍一段二段三段四段1柱24322梁33223板4232【问题】1.试述无节奏流水施工的特点。2.确定此流水施工的流水步距、流水工期及工作队总数。3.组织无节奏流水施工并绘制流水施工计划横道图。【答案】1.无节奏流水施工的基本特点是：（1）各个施工过程在各个施工段上的流水节拍不全相等（通常为不相等）；（2）流水步距与流水节拍之间存在着某种函数关系，流水步距也多数不等；（3）每个专业工作队都能够连续作业，施工段可能有间歇。2.组织无节奏流水施工的关键是正确计算流水步距。计算流水步距可采用取大差法，计算步骤为：a）累加各施工过程的流水节拍，形成累加数据系列；b）相邻两施工过程的累加数据系列错位相减；c）取差数之大者作为该两个施工过程的流水步距。所以本案例：柱、梁两个施工过程的流水步距为：（大差法）26911368102333-10故取3天梁、板两个施工过程的流水步距为：36810469113221-11故取3天本案例工作队总数为3个因为无节奏流水施工工期的计算公式为：Tp=ΣKi+Σtn+∑G－∑C，式中ΣKi为各流水步距之和，Σtn为最后一个施工过程在各施工段的持续时间之和。即本案例流水工期为：TP＝（4+2+3+2）+（3+3）+1＝18天3.横道图如图所示。等节奏流水施工（特点、工期、横道图）1.特点：（1）所有的流水节拍都相等（2）流水步距等于流水节拍（3）工作队能连续工作，施工段没有间歇（4）施工过程数等于工作队数2.工期（TP）：说明：C为插入时间、平行搭接时间，G为间歇时间，M为施工段数，N为施工队总数，K为流水步距Tp=（M＋N－1）K－∑Ｃ＋∑G＝∑tn+∑K－∑C＋∑G3.横道图的识读与绘制4.典型案例2012真题背景资料：某大学城工程，包括结构形式与建设规模一致的四栋单体建筑。每栋建筑面积为21000m2,地下2层，地上四层，层高4.2m，钢筋混凝土框架-剪力墙结构。A施工单位与建设单位签订了施工总承包合同，合同约定，除主体结构外的其他分部分项工程施工，总承包单位可以自行依法分包，建设单位负责供应油漆等部分材料。合同履行过程中，发生了下列事件：事件一：A施工单位拟对四栋单体建筑的某分项工程组织流水施工，其流水施工参数如下表：施工过程流水节拍（单位：周）单体建筑一单体建筑二单体建筑三单体建筑四I2222Ⅱ2222Ⅲ2222其中：施工顺序Ⅰ→Ⅱ→Ⅲ；施工过程Ⅱ与施工过程Ⅲ之间存在工艺间隔时间1周。问题：1.事件一中，最适宜采用何种流水施工组织形式？除此之外，流水施工通常还有哪些基本组织形式？2.绘制事件一中流水施工进度计划横道图，并计算其流水施工工期。【答案】1.事件一中，最适宜采用等节奏流水施工组织形式，除此之外还有异节奏流水施工（成倍流水）、无节奏流水施工组织形式。工期T=（M+N-1）×K+ΣG=（4+3-1）×2+1=13（周）施工过程施工工期（周）12345678910111213IⅡⅢ2.流水施工进度计划横道图【典型案例二】背景：某工程由A、B、C、D四个分项工程组成，分别为施工准备、挖土、砌砖基础、回填土工程，它在平面上划分为四个施工段，各分项工程在各个施工段上的流水节拍均为3天，其中A、B施工过程和B、C施工过程允许平行搭接1天，C、D施工过程之间有2天的技术间歇时间。【问题】1.试述等节奏流水施工的特点。2.用等节奏流水施工方法组织施工并绘制流水施工横道图。3.确定等节奏流水施工的流水步距、流水工期及工作队总数。【答案】1.等节奏流水施工的特点是：①所有流水节拍都彼此相等；②所有流水步距都彼此相等，而且...
