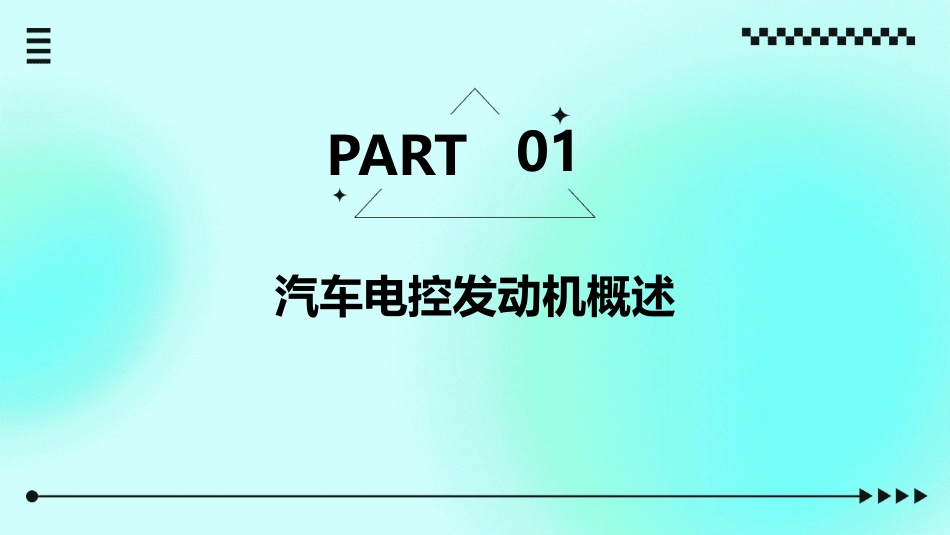

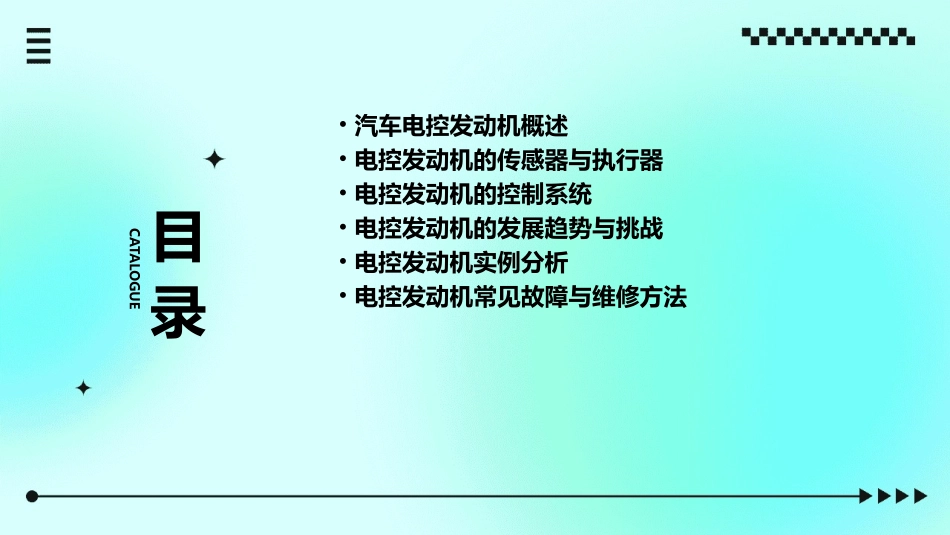

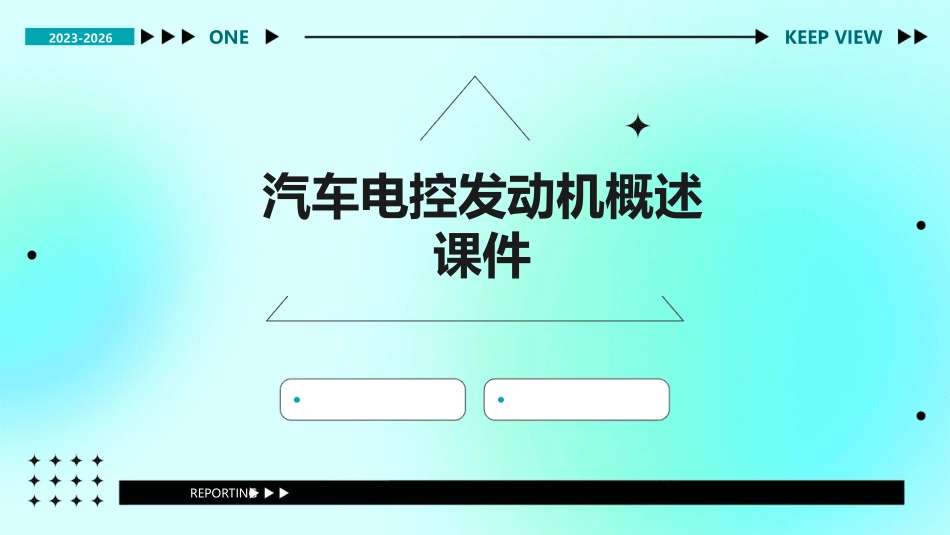

汽车电控发动机概述课件2023-2026ONEKEEPVIEWREPORTING目录CATALOGUE•汽车电控发动机概述•电控发动机的传感器与执行器•电控发动机的控制系统•电控发动机的发展趋势与挑战•电控发动机实例分析•电控发动机常见故障与维修方法汽车电控发动机概述PART01汽车电控发动机是一种通过电子控制系统来控制发动机运行的发动机。定义具有更高的控制精度和更好的性能，能够更好地适应不同的运行条件。特点电控发动机的定义组成传感器控制器执行器电控发动机的组成01020304电控发动机主要由传感器、控制器和执行器三部分组成。用于检测发动机的运行状态和参数，如温度、压力、转速等。根据传感器采集的数据，通过计算和控制算法来控制执行器的动作。根据控制器的指令来控制发动机的运行，如点火、喷油等。工作原理01通过传感器采集发动机的运行状态和参数，将数据传输到控制器中，控制器根据控制算法对这些数据进行处理，并输出控制指令到执行器，执行器根据指令控制发动机的运行。控制方式02电控发动机的控制方式包括开环控制和闭环控制两种。开环控制是根据预先设定的参数进行控制，而闭环控制则是根据实际运行状态进行反馈控制，以实现更好的性能。控制算法03电控发动机的控制算法主要包括PID控制、模糊控制、神经网络等。不同的控制算法适用于不同的运行条件和要求。电控发动机的工作原理电控发动机的传感器与执行器PART02爆震传感器检测发动机爆震情况，为发动机控制系统提供信号，以控制点火正时和燃油喷射。水温传感器检测发动机水温，为发动机控制系统提供信号，以控制喷油和点火正时。氧传感器检测排气中的氧含量，为发动机控制系统提供信号，以控制燃油喷射和点火正时。空气流量传感器测量进入气缸的空气流量，为发动机控制系统提供信号，以控制燃油喷射量。节气门位置传感器检测节气门的开度，为发动机控制系统提供信号，以控制燃油喷射和点火正时。传感器的种类与作用怠速控制阀根据发动机控制系统的指令，控制发动机的怠速转速。喷油器根据发动机控制系统的指令，控制燃油喷射的时刻和喷油量。点火线圈根据发动机控制系统的指令，控制火花塞的点火时刻和点火能量。氧传感器加热器根据发动机控制系统的指令，控制氧传感器的加热温度。活性炭罐电磁阀根据发动机控制系统的指令，控制碳罐的排放和吸附。执行器的种类与作用传感器负责感知和测量汽车的各种参数，如温度、压力、速度等，为控制系统提供信号。执行器根据控制系统的指令，控制汽车的各种动作，如喷油、点火、怠速等。传感器与执行器相互配合，实现汽车电控发动机的精确控制和优化运行。传感器与执行器的关系电控发动机的控制系统PART03收集发动机的各种工作数据，如温度、压力、进气量等，并转化为电信号。传感器控制器执行器接收传感器的电信号，根据预设的程序，计算并发出控制指令。接收控制器的控制指令，执行相应的动作，如调整燃油喷射量、点火时刻等。030201控制系统的组成利用机械和液压装置进行控制，结构简单但精度较低。机械液压控制系统利用电子设备进行控制，精度高且响应速度快。电子控制系统利用计算机进行控制，具有高度智能化和自适应性。计算机控制系统控制系统的类型根据发动机的进气量和转速等参数，控制燃油的喷射量，以保证发动机的功率和油耗。燃油喷射控制根据发动机的工作状态和负荷等因素，控制点火时刻，以提高发动机的动力性和经济性。点火时刻控制根据发动机的转速和负荷等参数，控制怠速转速，以保证发动机的稳定运转。怠速控制控制发动机的排放物，如一氧化碳、碳氢化合物和氮氧化物等，以满足环保要求。排放控制控制系统的功能电控发动机的发展趋势与挑战PART04第二阶段20世纪70年代，开始应用晶体管和集成电路，使发动机控制系统由机械式向电子控制方向发展。第一阶段20世纪60年代初期，汽车发动机的控制系统以机械式为主，机械调节器是唯一调节装置。第三阶段20世纪80年代，微机开始在汽车发动机控制中使用，实现了对发动机的燃油喷射、点火时刻、怠速、进气控制、故障诊断等全方位的控制。电控发动机的发展历程应用人工智能技术，实现预测控制、自适应控制、最优控制等，提高发动...
