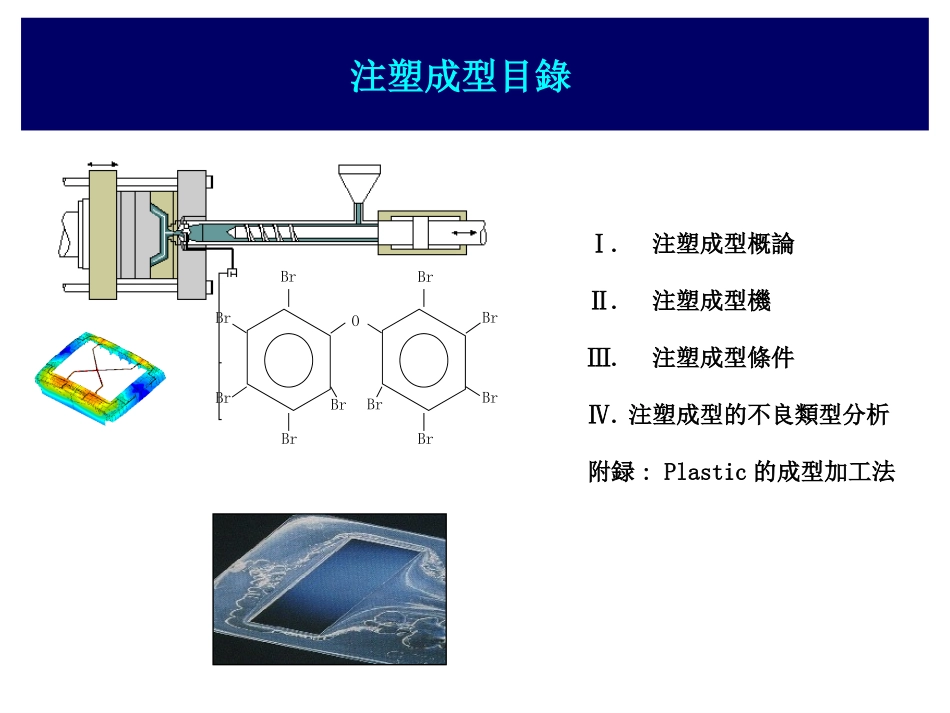

2014.吳春益Ⅰ.注塑成型概論Ⅱ.注塑成型機Ⅲ.注塑成型條件Ⅳ.注塑成型的不良類型分析附録:Plastic的成型加工法注塑成型目錄BrBrBrBrBrBrBrBrBrOBrⅠ.注塑成型(射出成形)是什麼?■原理-加熱而成熔融狀態的Plastic材料,通過施加壓力，注入到封閉的模具空間內，通過在模具內的冷卻和固化,製造出與模具形象同樣形態的方法.■在熱加塑性Plastic的成型加工方法中,目前最為一般，最發展的成型技法.■注塑成型(射出成形)的3大要素-樹脂,模具,注塑成型機Ⅰ.注塑成型概論樹脂模具注塑成型機Ⅰ.注塑成型概論注塑過程:→→→合模注塑保壓冷卻(塑化)→→開模脫模Ⅰ.注塑成型概論■Plastic的成型加工法樹脂種類成型法其他熱加塑性(ThermoPlastics)-壓出成型(Extrusion)-壓縮成型(CompressionMolding)-真空成型(Vacuum/ThermoFoaming)-中空成型(BlowMolding)-注塑發泡(InjectionThermoFoaming)-Gas注塑(GasAssistInjection)-ICM(InjectionCompressionMolding)熱硬化性(Thermo-set)-壓出成型(CompressionMolding)-SMC(SheetMoldingCompound)-移送成型(ResinTransferMolding)-FRP(FiberReinforcedPlastic)-RIM(ReactionInjectionMolding)Ⅰ.注塑成型概論Ⅱ.注塑成型機(InjectionMoldingMachine)Ⅱ.注塑成型機■注塑成型機的區分區分方法區分內容其他形態別水準型(Horizontal)/垂直型(Vertical)Flinger型/垂直水準型/特殊注塑形體方式（鎖模）直壓式(Direct)/曲臂式(Toggle)/DIMA式/Tie-barless式樹脂別熱硬化性(Thermo-set)/熱加塑性(Thermo-plastics)MultiComponents一般(1種)/Insert注塑/多種材料注塑驅動方式油壓式(Hydraulic)/電動式(Electricity)Ⅱ.注塑成型機<形態別的機種分類>◆水準型◆垂直型Ⅱ.注塑成型機◆Insert專用<形體（鎖模）方式分類>形體（鎖模）Cylinder形體（鎖模）油壓Hose油壓推杆稼動Die-platen◆直壓式的構造Ⅱ.注塑成型機◆曲臂式(Toggle)的構造形體（鎖模）CylinderCrossHead型後調整裝置ToggleLinkEjectorCylinder移動DiePlate機械式安全裝置固定DiePlate模具Tie-BarTailStockⅡ.注塑成型機■注塑機的構造和名稱Hopper이이이이이이이이CylinderTie-BarToggleLink型開Stroke調整裝置Ejector이이이NozzlePurgeCoverShutterController이이Motor油壓OilLevelGauge壓力Gauge形體（鎖模）部注塑部ScrewCylinderHeaterCoverFrame油壓控制裝置電氣控制裝置移動板安全門固定板形體(鎖模）油壓Ⅱ.注塑成型機設置形體（鎖模力）,注塑,油壓,電氣裝置的基礎部位形體（鎖模）,注塑一般在Frame上面放置,油壓和電氣控制部在Frame內部,內裝油壓機器的一部分(板操作側）設置在Frame外部.在注塑時用強力來維持模具,防止模具發生推動的裝置<形體裝置的構成>①固定板,可動板(型板,DiePlaten)-固定板,可動板所構成-固定板固定在Frame上,可動板隨著Tie-bar開閉模具②Tie-bar-支持型板,在模具開閉動作時，發揮Guide功能-在Toggle式,通過Tie-bar的伸張引起的彈性恢復力而發生形體（鎖模）力。■Frame■形體（鎖模）裝置(ClampingUnit)Ⅱ.注塑成型機③形體（鎖模）Cylinder-模具在開閉時,發生形體力的油壓Cylinder直壓式:Piston直接結合到可動板Toggle式:通過ToggleLink的構造,可增加力量④模具厚度調整裝置-直壓式的原理上，不需要模具厚度調整裝置※但,調整0點時需要-Toggle式,因需要按模具厚度來調整形體（鎖模）裝置,才能得到形體力，因此需要厚度調整裝置⑤Ejector-注塑後，從模具突出成型品的裝置⑥安全門-考慮作業者的安全和防止受傷,和注塑機的動作進行設定InterLock:後門一般是作業者的死角,通常和Power連接進行Open時PowerOffⅡ.注塑成型機<形體（鎖模）裝置的種類>-一般直壓式和Toggle式最為代表,也有移送用Toggle,最終形體力用直壓式的複合式,還有最近開發的2Plate工法的DIMA式。①直壓式-型開閉速度慢( CylinderSize大)-一直維持同樣的形體力-易於把握形體力（鎖模力）-形體力發生的時間長②Toggle式-Energy效率高,可進行輕量化-可進行Hi-Cycle成型(高速型開閉)-難於正確確認形體力（鎖模力）-Tie-bar的伸張和彈性恢復會發生形體力,因此必要設定模具厚度Ⅱ.注塑成型機1.鎖模力:根據產...
