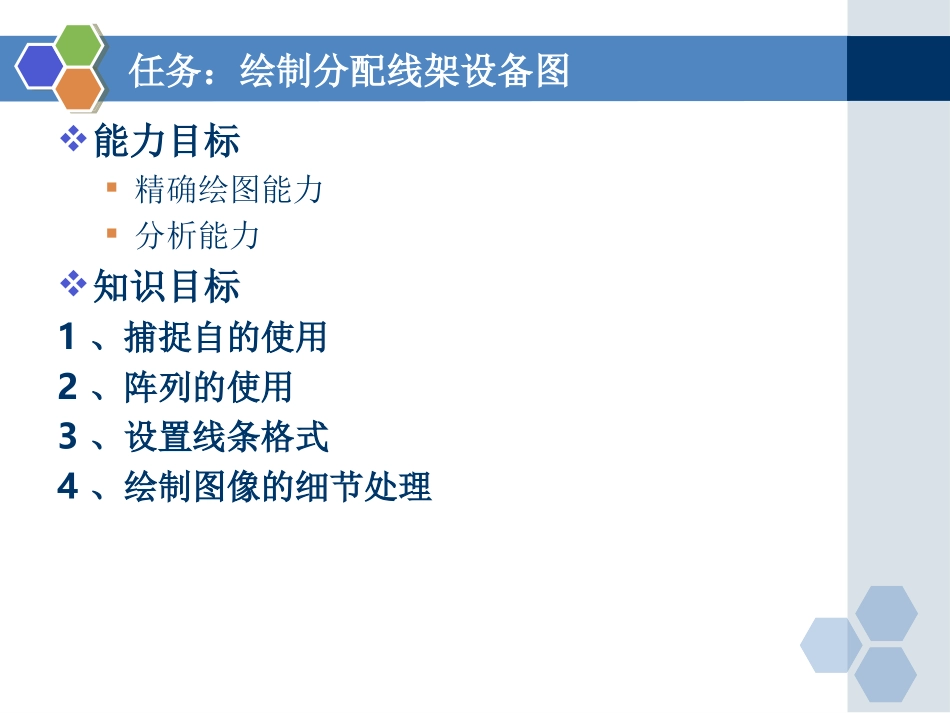

网络工程制图——分配线架设备布置图Mr.苦瓜任务：绘制分配线架设备图能力目标精确绘图能力分析能力知识目标1、捕捉自的使用2、阵列的使用3、设置线条格式4、绘制图像的细节处理任务分配线架设备布置图-绘制24口六类模块化插口将常用图例中的模块复制到本文档，并转化为块CK使用阵列命令生成第一排24口六类模块化插口，列偏移量为20将后8个插口向右平移3个单位用矩形工具将8个插口分为一组，绘制时使用捕捉自工具，将基点设置到每组模块最左端，左上方偏移量为@-1,3(相对位置)，矩形尺寸为158*23用一样的方法画出另外两个矩形框，也可使用复制完成使用镜像命令完成下一排的插口，使用捕捉自命令，使镜像线距离第一排插口底部7.5个单位。用文字工具和阵列命令完成编号的书写，字高为4。阵列的列距为20，后面8个数字向后平移3个单位复制第二排编号任务分配线架设备布置图-画外框从模块化插口左下角为起点，绘制结束点为@-24，-14的辅助线以辅助线的左下角端点为起点，绘制圆角为5的532*85的矩形在矩形框左下角绘制一个距离辅助线左端偏移@10,7，长径为11，短径为3的椭圆形将椭圆阵列2行2列，行偏移71，列偏移501删除参考线任务分配线架设备布置图-24口光纤配线架绘制光纤配线架插口将24口模块配线架复制一个，删除不需要的部分，保留左边第一个CK模块沪指16*14的矩形，在距离矩形左下角4的单位的位置绘制直线，完成插口将该插口移动到CK模块上，并删除原来的CK模块用阵列工具生成其他23个插口，列偏移20选中后8个插口，水平平移3个单位使用矩形工具，对插口8个一组进行分组任务分配线架设备布置图-合成配线架绘制移动插孔绘制12*9的矩形，向下复制一个，间距为1，并在两个矩形左边绘制一条连接线绘制8*32的矩形，在距离底边2个单位绘制一条直线绘制28*2的矩形，将其移动到刚画好的矩形上将插孔分别移动打任务分配线架设备布置图-合成配线架移动插孔复制小插孔的矩形，将其移动到小配线架垂直种种，水平偏左3单位处移动大配线架的左边插孔，将其移动到大配线架垂直正中，水平偏左3单位处以大配线架左边中点为起点，绘制水平长205单位的辅助线将该辅助线向下移动6个单位，使用拉伸命令将其左边缩短84个单位将下方插槽移动到辅助线的一端复制插槽移动到辅助线另一端使用镜像工具将插槽镜像到配线架另一端删除辅助线任务分配线架设备布置图-绘制48口光纤配线架复制两次已绘制好的光纤配线架，将其中一个配线架的接口删除，使用拉伸命令，将其向上缩短42个单位移动缩短的光纤配线架，将其放置在24口光纤配线架上方任务分配线架设备布置图-U绕线架绘制U绕线架复制小配线架的外框绘制6*18矩形，阵列为2行6列，行偏移25，列偏移77，将其移动到配线架外框中间绘制空配线架复制小配线架的外框将不需要的部分删除任务分配线架设备布置图-楼层交换机绘制楼层交换机复制大配线架需要部分将端口模块分解，给上方线增加11等书等分点使用直线工具从第二点开始绘制斜线，并复制7条，生成楼层交换机端口将端口阵列为2行24列，列偏移17，行偏移-40使用矩形工具将8个端口分组使用文本工具标注编号复制光纤配线架模块，将其缩放0.7，复制该模块，并使用矩形工具将其分组，调整位置与交换机模块分组底部对齐将光纤端口分组平移复制。任务分配线架设备布置图-绘制机柜外壳1、绘制机柜外壳绘制800*2000的矩形，用偏移命令向外复制另一个矩形，间距20对象捕捉设置捕捉最近点，绘制左边底座矩形使用镜像命令将其装饰线与底座复制到另一端，镜像线位于机柜中心线2、绘制机架绘制80*1880的矩形，将其分解后，使用偏移命令向里各复制一直线，间隔为5在画好的矩形右边，使用捕捉自命令，设定基点为已画好矩形右上角，水平偏移10作为起点，绘制27*1880的矩形使用镜像命令，使用捕捉自命令，使镜像线距离机架右上角245个单位，生成另一半机柜机架中各做一条对角线，用移动命令将机架移动到机柜中删除参考线任务分配线架设备布置图-绘制机架任务分配线架设备布置图-合成线架...
