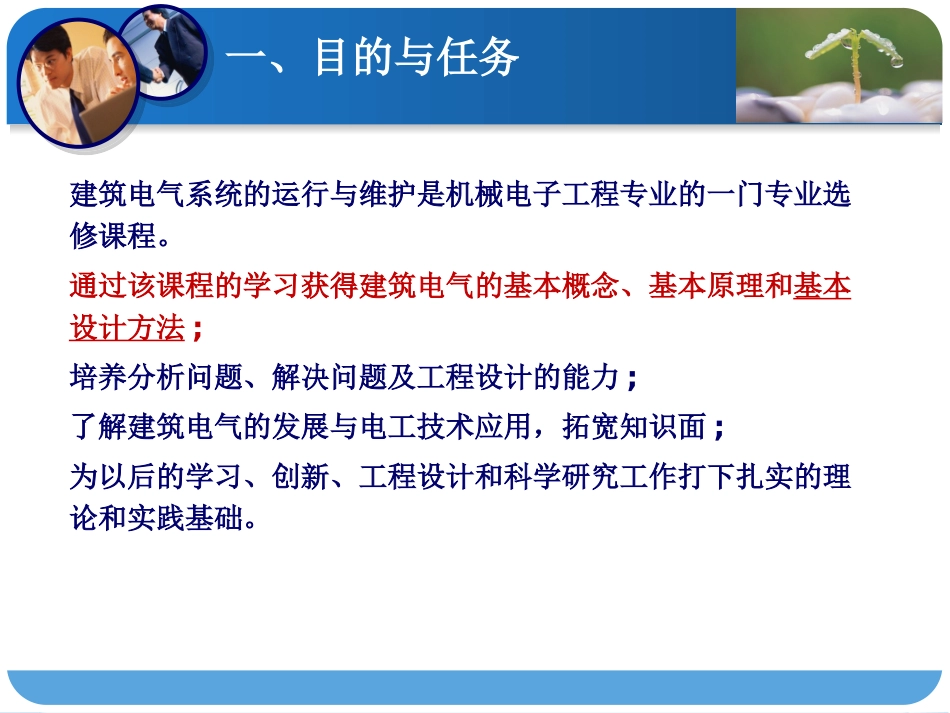

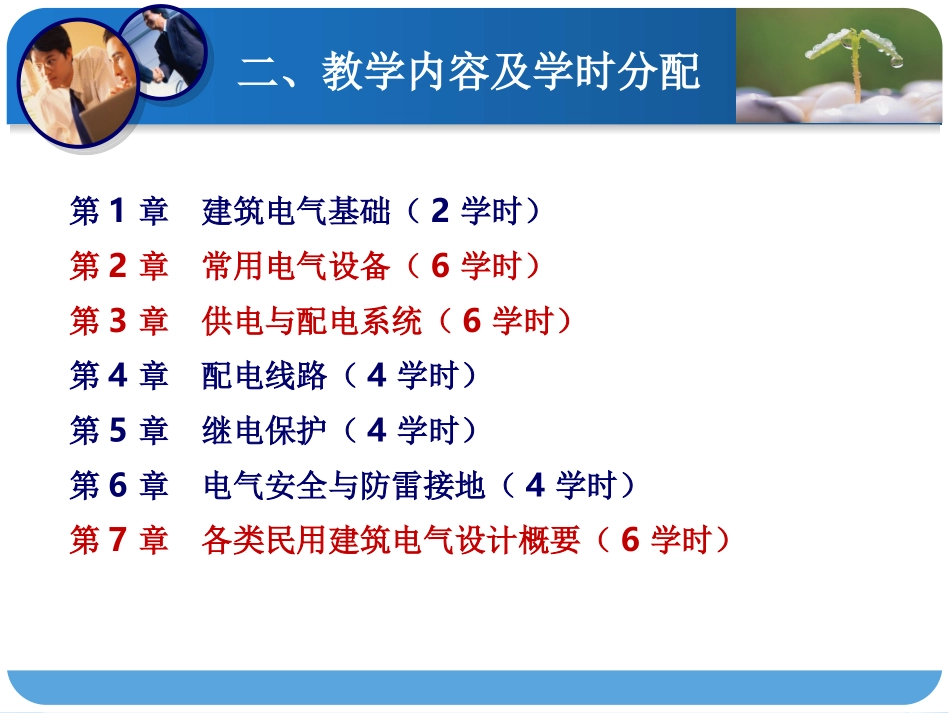

建筑电气系统的运行与维护一、目的与任务建筑电气系统的运行与维护是机械电子工程专业的一门专业选修课程。通过该课程的学习获得建筑电气的基本概念、基本原理和基本设计方法;培养分析问题、解决问题及工程设计的能力;了解建筑电气的发展与电工技术应用，拓宽知识面;为以后的学习、创新、工程设计和科学研究工作打下扎实的理论和实践基础。二、教学内容及学时分配第1章建筑电气基础（2学时）第2章常用电气设备（6学时）第3章供电与配电系统（6学时）第4章配电线路（4学时）第5章继电保护（4学时）第6章电气安全与防雷接地（4学时）第7章各类民用建筑电气设计概要（6学时）三、考核与成绩评定本课程成绩评定方法：平时成绩占20％，期末考试成绩占80％，平时成绩由考勤、作业、课堂测验成绩综合评定。期末成绩考核性质：考试课，百分制考核形式：闭卷、笔试考试用时：期末90分钟四、教科书与参考书选用教材：[1]方潜生主编，建筑电气，中国建筑工业出版社，2010年参考书：《建筑电气设计基础》徐晓宁主编华南理工大学出版社2007年《建筑电气》段春丽黄仕元主编机械工业出版社2006年《民用建筑电气设计手册》戴瑜兴黄铁兵等编中国建筑工业出版社2007年《民用建筑电气设计规范JGJ16-2008》中国建筑工业出版社2008年建筑电气1建筑电气设计基础目录设计内容及要求1设计的基本规定2交流电基本概念3交流电路负载及负载性能4一、建筑电气概述建筑电气工程是研究电能和电信号在建筑物中输送、分配和应用的科学。如：配电柜、配电箱、控制箱照明电器、动力设备控制等如：通信系统、火灾自动报警系统CATV(有线电视)系统、安全防范系统1.建筑电气工程2.建筑电气工程的意义（1）使电能和电信号易产生、输送和分配，易于转换和应用；（2）能为人们提供舒适、便利、安全的建筑环境。概述二、强电和弱电基本概念★强电工程工程把电能引入建筑物，进行电能再分配并通过用电设备将电能转换成机械能、热能和光能等。★弱电工程工程是实现建筑物内部以及内部和外部间的信息交换、信息传递及信息控制等。从电压等级上划分，强电一般是110V以上，而弱电一般是60V以下。概述三、强电工程和弱电工程涉及范围★强电动力工程照明工程变配电工程防雷接地工程及其他用电力工程★弱电通信与计算机网络CATV电视与卫星电视闭路电视和监控系统安全防范系统电话通信系统火灾自动报警系统公共广播系统概述1.1设计内容及要求民用建筑电气主要包括两个方面的任务:一个是以传输、分配、转换电能为标志，承担着实现电能的供应、输配、转换和利用；另一个是以传播信号，进行信息交换为标志，承担着实现各类信息的获取、传输、处理、存储、显示及应用。习惯上，常将前者称之为“强电”；而将后者称为“弱电”。显见，民用建筑电气的设计是紧紧围绕上述两大任务而展开的。民用建筑电气的设计依据主要有：1.上级主管部门关于建设工程的正式批文。2.建设单位的设计委托书。3.与建筑相关的各类原始资料。4.用户明确的使用要求。5.国家有关建设法规。6.建筑电气遵循的主要技术规范与标准：1.1设计内容及要求1.1.1设计依据1.1设计内容及要求(1)《供配电系统设计规范(GB50052-1995)》；(2)《电力装置的继电保护和自动装置设计规范(GB50062-1992)》；(3)《民用建筑电气设计规范(JGJ16-2008)》；(4)《低压配电设计规范(GB50054-1995)》；(5)《系统接地的型式及安全技术要求(GB14050-1993)》；(6)《智能建筑设计标准(GB/T50314-2006)》；(7)《火灾自动报警系统设计规范(GB50116-1998)》；(8)《火灾自动报警系统施工及验收规范(GB50116-1992)》；(9)《有线电视系统工程技术规范(GB50200-1994)》；1.1设计内容及要求(10)《民用闭路监视电视系统工程技术规范(GB50198-994)》；(11)《建筑物防雷设计规范(2000年版)GB50057-1994》；(12)《建筑照明设计标准(GB50034-2004)》；(13)《建筑设计防火规范(GB500l6-2006)》；(14)《高层民用建筑设计防火规范(2005年版)GB50045-1995》；(15)《住宅设计规范(2003年版)GB50096-1999》；(16)《人民防空地下室设计规范(GB50038-2005)》；(17)《架空绝缘配电线路施工及验收规范(DL/T602-1996)》；(18)《住...
