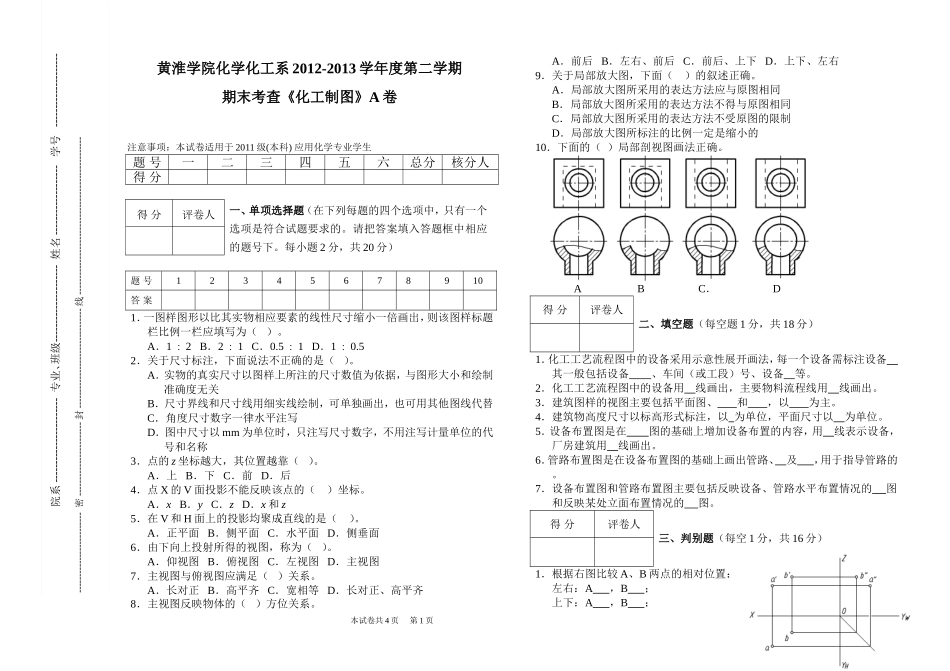

黄淮学院化学化工系2012-2013学年度第二学期期末考查《化工制图》A卷注意事项：本试卷适用于2011级(本科)应用化学专业学生题号一二三四五六总分核分人得分题号12345678910答案1．一图样图形以比其实物相应要素的线性尺寸缩小一倍画出，则该图样标题栏比例一栏应填写为（）。A．12B．21C．0.51D．10.52．关于尺寸标注，下面说法不正确的是（）。A．实物的真实尺寸以图样上所注的尺寸数值为依据，与图形大小和绘制准确度无关B．尺寸界线和尺寸线用细实线绘制，可单独画出，也可用其他图线代替C．角度尺寸数字一律水平注写D．图中尺寸以mm为单位时，只注写尺寸数字，不用注写计量单位的代号和名称3．点的z坐标越大，其位置越靠（）。A．上B．下C．前D．后4．点X的V面投影不能反映该点的（）坐标。A．xB．yC．zD．x和z5．在V和H面上的投影均聚成直线的是（）。A．正平面B．侧平面C．水平面D．侧垂面6．由下向上投射所得的视图，称为（）。A．仰视图B．俯视图C．左视图D．主视图7．主视图与俯视图应满足（）关系。A．长对正B．高平齐C．宽相等D．长对正、高平齐8．主视图反映物体的（）方位关系。A．前后B．左右、前后C．前后、上下D．上下、左右9．关于局部放大图，下面（）的叙述正确。A．局部放大图所采用的表达方法应与原图相同B．局部放大图所采用的表达方法不得与原图相同C．局部放大图所采用的表达方法不受原图的限制D．局部放大图所标注的比例一定是缩小的10．下面的（）局部剖视图画法正确。ABC．D得分评卷人二、填空题（每空题1分，共18分）1．化工工艺流程图中的设备采用示意性展开画法，每一个设备需标注设备其一般包括设备、车间（或工段）号、设备等。2．化工工艺流程图中的设备用线画出，主要物料流程线用线画出。3．建筑图样的视图主要包括平面图、和，以为主。4．建筑物高度尺寸以标高形式标注，以为单位，平面尺寸以为单位。5．设备布置图是在图的基础上增加设备布置的内容，用线表示设备，厂房建筑用线画出。6．管路布置图是在设备布置图的基础上画出管路、及，用于指导管路的。7．设备布置图和管路布置图主要包括反映设备、管路水平布置情况的图和反映某处立面布置情况的图。得分评卷人三、判别题（每空1分，共16分）1．根据右图比较A、B两点的相对位置：左右：A，B；上下：A，B；本试卷共4页第1页得分评卷人一、单项选择题（在下列每题的四个选项中，只有一个选项是符合试题要求的。请把答案填入答题框中相应的题号下。每小题2分，共20分）院系-----------------------专业、班级---------------------姓名-------------------学号---------------------------------------------密-----------------------封-------------------------------线-------------------------------------------------前后：A，B。2．根据下图中所指的框线判别投影面，并比较它们的相对位置：A是面，C是面，D是面，A面在B面的方，C面在D面的方。3．根据下图判别直线相对于投影面的相对位置：AB为线，CD为线，EF为线，GH为线，JK为线。得分评卷人四、改错题（本大题共3个小题，共10分）1．改正下面图中尺寸注法上的错误（不按实际尺寸）（3分）。2．分析并改正下面局部剖视图中的错误（不要的打叉，漏的补出）（4分）3．改正下面螺纹画法中的错误（可不按比例画出）（3分）得分评卷人五、作图题（本大题共3个小题，共12分）本试卷共4页第2页1．补画左视图，并作出各点相应的三视投影（5分）。2．求作左视图（4分）。3．补画相贯线投影（3分）。得分评卷人六、综合应用题（本大题共1个小题，共24分）1．读下页的化工设备图，回答下列问题：(1)该设备的名称是什么？(2)该设备共有多少种零部件，多少个接管口？(3)设备的壳程工作压力和工作温度分别是多少？(4)设备的管程工作压力和工作温度分别是多少？(5)图样上采用了多少个基本视图、局部放大的剖视图及局部放大图？(6)主视图采用剖视和多次旋转画法的目的是什么？(7)图样上采用A-A、B-B、D-D、E-E剖视图的目的是什么？(8)筒体与上下封头、各接管与上封头均采用什么连接方式？(9)动力装置的机座与设备底座连接通...
