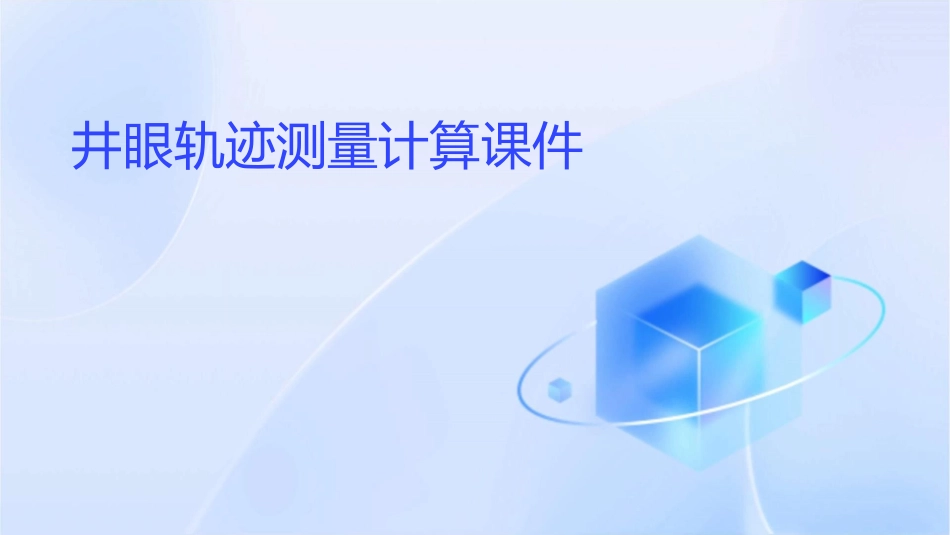

井眼轨迹测量计算课件1VIP专享VIP免费

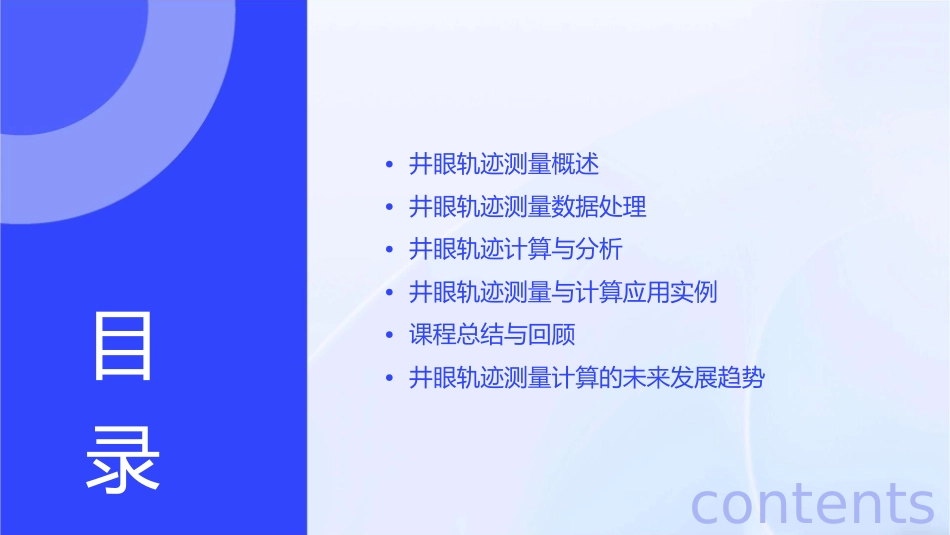

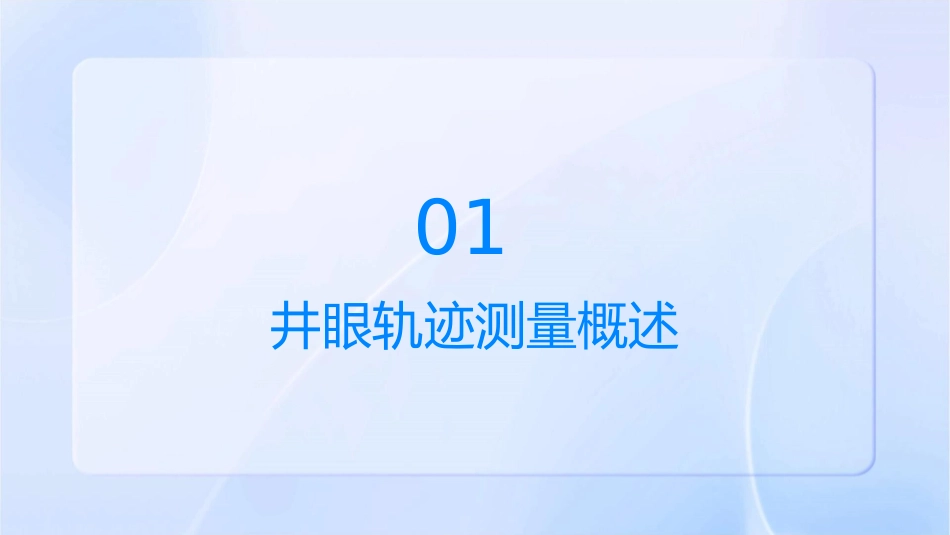

井眼轨迹测量计算课件•井眼轨迹测量概述•井眼轨迹测量数据处理•井眼轨迹计算与分析•井眼轨迹测量与计算应用实例•课程总结与回顾目•井眼轨迹测量计算的未来发展趋势录contents01井眼轨迹测量概述井眼轨迹的定义与重要性定义井眼轨迹是指钻头在地下穿越的路径，包括垂直、水平和倾斜等各个方向的变化。重要性准确的井眼轨迹测量对于油气勘探、地质研究、地下水工程等领域至关重要。它有助于分析地层结构、判断钻头位置、指导钻进方向，提高钻探效率和成功率。井眼轨迹测量的原理和方法原理利用测量工具与设备，在钻进过程中实时或定期检测井眼的空间位置和方向，通过数据处理和分析，得到井眼的三维轨迹。方法常用的井眼轨迹测量方法包括陀螺仪法、磁力仪法、加速度计法等。这些方法基于不同的物理原理，结合相应的测量工具和设备，可以实现井眼轨迹的精确测量。井眼轨迹测量的常用工具与设备•陀螺仪：利用陀螺效应测量角速度和方向的设备，常用于确定井眼的方位和倾角。•磁力仪：通过测量地球磁场的变化来推断井眼位置的设备，对于确定井眼在水平面上的投影位置效果较好。•加速度计：用于测量加速度的设备，可以结合其他传感器和算法，实现井眼轨迹的三维重建。•以上工具和设备在井眼轨迹测量中发挥着重要作用，但使用时需注意校准、维护和操作规范，以确保测量结果的准确性和可靠性。同时，随着技术的进步，新的工具和设备也在不断涌现，进一步提高井眼轨迹测量的效率和精度。02井眼轨迹测量数据处理测量数据的收集与整理010203数据来源数据格式数据完整性从钻井现场获取测量数据，包括井深、方位角、倾角等关键参数。确保数据以易于处理的格式（如CSV、Excel等）进行存储，方便后续处理和分析。检查数据是否完整，如有缺失，需及时补充，确保分析结果的准确性。数据预处理与质量控制异常值检测数据标准化质量控制运用统计方法识别和处理测量数据中的异常值，避免对后续计算产生不良影响。对测量数据进行标准化处理，消除量纲和单位的影响，使数据更具可比性。采用质量控制图、直方图等方法，对数据的质量进行评估，确保数据的可靠性和稳定性。数据平滑与滤波技术卡尔曼滤波应用卡尔曼滤波技术对井眼轨迹测量数据进行滤波，实现数据的最优估计和预测。移动平均法采用移动平均法对测量数据进行平滑处理，降低随机噪声干扰，提高数据稳定性。中值滤波使用中值滤波方法去除数据中的脉冲噪声，保护数据的边缘信息，提高数据处理效果。03井眼轨迹计算与分析井眼轨迹计算模型与方法模型介绍计算方法应用场景首先介绍常用的井眼轨迹计算模型，如三维笛卡尔坐标系模型、柱坐标系模型等。详细解析各种计算方法，如最小曲率法、平均角法、切线法等，并比较其优缺点。针对不同类型的井眼轨迹，分析哪种模型和方法更适用，并解释原因。井眼曲率与挠率的计算基本概念解释井眼曲率和挠率的定义，及其在井眼轨迹分析中的重要性。计算公式给出井眼曲率和挠率的具体计算公式，详细推导其来源。影响因素分析哪些因素会影响井眼曲率和挠率的计算，如测量误差、地层变化等。井眼轨迹的不确定性分析不确定性来源：探讨井眼轨迹不确定性的主要来源，如测量设备的精度、地质条件的复杂性等。分析方法：介绍不确定性分析的方法，如蒙特卡洛模拟、贝叶斯推断等。降低不确定性的策略：提出一些降低井眼轨迹不确定性的策略，如优化测量设备、加强地质调研等。以上内容可以为学员提供一个全面而深入的井眼轨迹测量计算课程，帮助学员充分理解和掌握井眼轨迹计算的原理和方法。04井眼轨迹测量与计算应用实例水平井的井眼轨迹测量与计算水平井概述计算方法简要介绍水平井的定义、特点和应用范围。详细介绍基于测量数据的井眼轨迹计算方法，包括井斜角、方位角等关键参数的确定。测量技术案例分析阐述用于水平井井眼轨迹测量的主要技术和工具，如MWD（随钻测量）、LWD（随钻测井）等。展示一个或多个水平井井眼轨迹测量与计算的实例，以便更好地理解和应用相关技术。大位移井的井眼轨迹优化与设计01020304大位移井概述轨迹优化方法轨迹设计方法应用实例简要介绍大位移井的定义、特点和技术挑战。阐述大位...
