箱变施工组织设计VIP免费

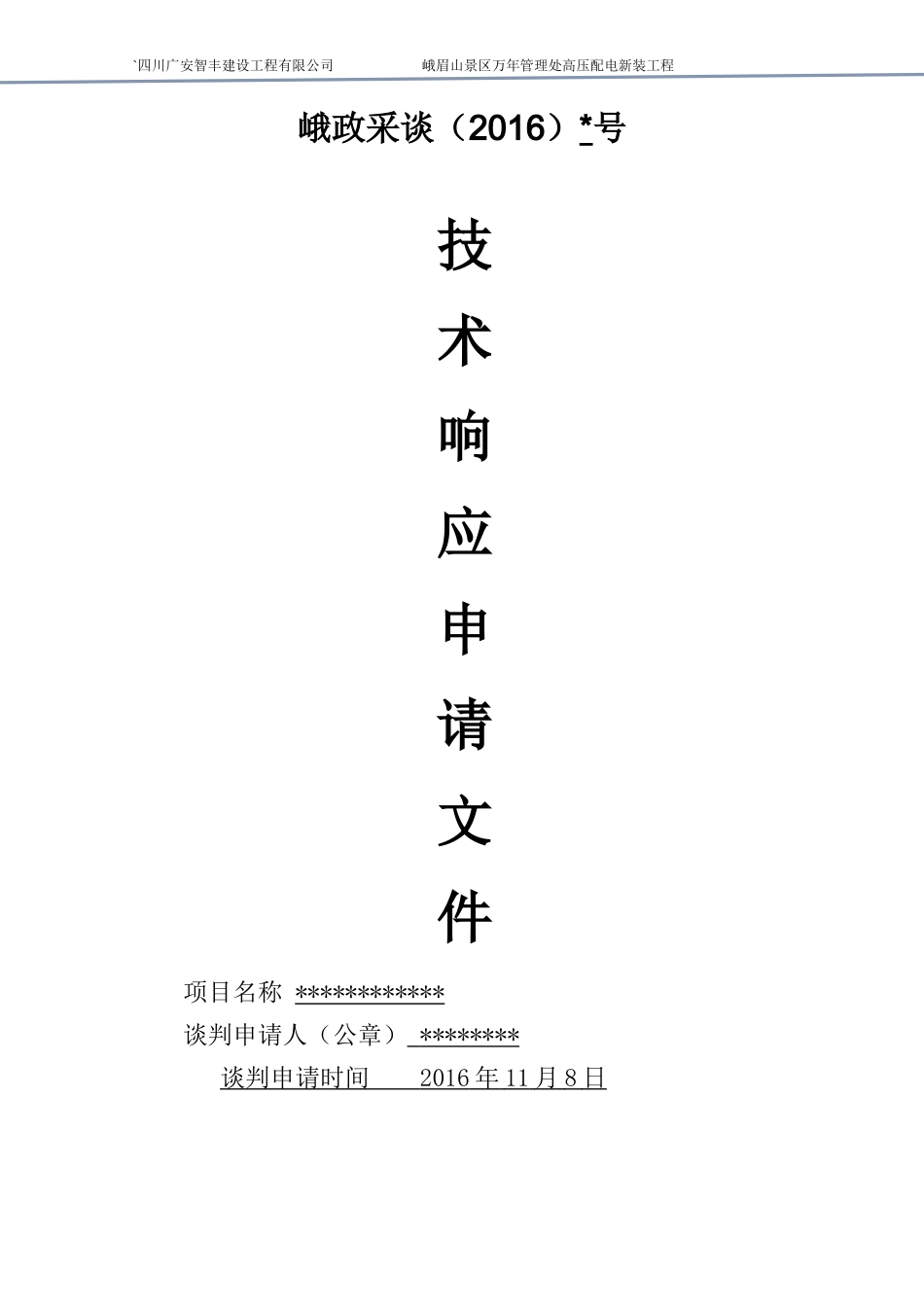

`四川广安智丰建设工程有限公司峨眉山景区万年管理处高压配电新装工程峨政采谈（2016）*号技术响应申请文件项目名称************谈判申请人（公章）********谈判申请时间2016年11月8日`四川广安智丰建设工程有限公司峨眉山景区万年管理处高压配电新装工程第1章编制依据及工程概况1.1编制依据1.2工程概况1.3工程特点、难点、重点及应对措施第2章组织机构与施工部署2.1项目管理方针、工程管理目标2.2施工方案第3章质量管理体系与措施3.1质量管理的一般规定3.2现场质量管理制度3.3质量责任制3.4计量管理措施3.5施工准备阶段及施工阶段的质量控制3.6工程质量验收（检验）制度第4章安全管理体系与措施4.1安全管理体系4.2安全施工4.3职业安全健康保护措施4.4现场疾病预防与控制措施4.5文明施工保证措施第5章环境保护管理体系与措施5.1现场总平管理5.2绿色施工计划和环境管理保护措施第6章资源配备计划与保障措施6.1劳动力安排计划6.2主要材料供应计划6.3机械、劳动力、材料等资源配备保障措施附表一：拟投入本标段的主要施工设备表附表二：拟配备本标段的试验和检测仪器设备表附表三：劳动力计划表附表四：计划开、竣工日期和施工进度网络图`四川广安智丰建设工程有限公司峨眉山景区万年管理处高压配电新装工程施工组织设计第1章编制依据及工程概况1.1编制依据1.1.1编制依据◆****************招标文件。◆国家现行变配电安装工程施工及验收规范及质量检验评定标准，目录如下：`四川广安智丰建设工程有限公司峨眉山景区万年管理处高压配电新装工程《电气装置安装工程接地装置施工及验收规范》GB50169—2006；《电气装置安装工程电气设备交接试验标准》（GB50150-1991）；《电气装置安装工程电缆线路施工及验收规范》GB50168—2006；《电气装置安装工程高压电器施工及验收规范》GB50147—2010；《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50147—2010；《电气装置安装工程35kV及以下架空电力线路施工及验收规范》GB50173—92；《建筑电气工程施工质量验收规范》GB50303—2012。◆我公司多年的施工经验和施工管理能力及技术装备。◆本工程项目现场实际情况、施工环境、施工条件等。1.1.2编制说明本工程工期紧，质量要求高，为保证优良的工程质量，使施工组织工艺达到一流水平，本施工组织方案中提出的施工方案、施工方法和技术措施，必须做到具体实用，有针对性。本施工组织方案在编制过程中，我方组织相关人员对招标文件、设计图纸以及供电方案进行了仔细的研读和分析，针对本安装工程的特殊性，制定了编制方案和编制计划。本施工组织方案围绕施工质量、工期进度、施工安全三大目标，在施工管理、劳动力组织、施工进度计划控制、机械设备周转材料配备、主要技术方案及措施、安全和工期的保证措施、文明施工及成品保护和工程质量保证措施等各个方面，做了统筹考虑，突出其科学性和可行性，是直接指导施工的依据。本施工组织设计方案的编制，是为了有效地指导和管理施工生产，保证安装工程的工期，提高安装工程的施工质量，实现工期和质量的控制目标。根据配电安装工程的自身特点，在编制施工方案时，重点突出以下两个方面的内容：一是施工准备工作，二是策划施工活动过程。1.2工程概况1.2.1工程说明项目名称：******************建设地点：**********建设单位：**********施工单位：*************本工程位于***********。工程范围由10kV峨田线994#主干线#20杆T接供电起敷设电缆至新建250kVA箱变低压出线桩头止。1.2.2主要工程量`四川广安智丰建设工程有限公司峨眉山景区万年管理处高压配电新装工程1、箱变基础砌筑1个。2、电缆井2个。3、电缆沟开挖及浇筑45m，电缆穿∮150碳素波纹管保护并采用C20混凝土浇筑，开挖深度1m，电缆上下坡坎采用镀锌钢管保护。波纹管敷设两根，一根备用。4、T接杆安装隔离刀闸1组，型号GW9-12/630A;安装避雷器1组，型号YH5W-17/50。5、T接杆引下线采用30m架空绝缘线，型号JKLYJ-70mm2。6、T接杆至新建箱变敷设10kV电缆45米，型号：YJV22-8.7/15-3*50mm2。7、安装250kVA箱变1台；箱变内装设两元件单变比干式高压计量装置一套，型号JLSZV-1015/5A0....
