桥梁结构典型病害成因分析讲座VIP免费

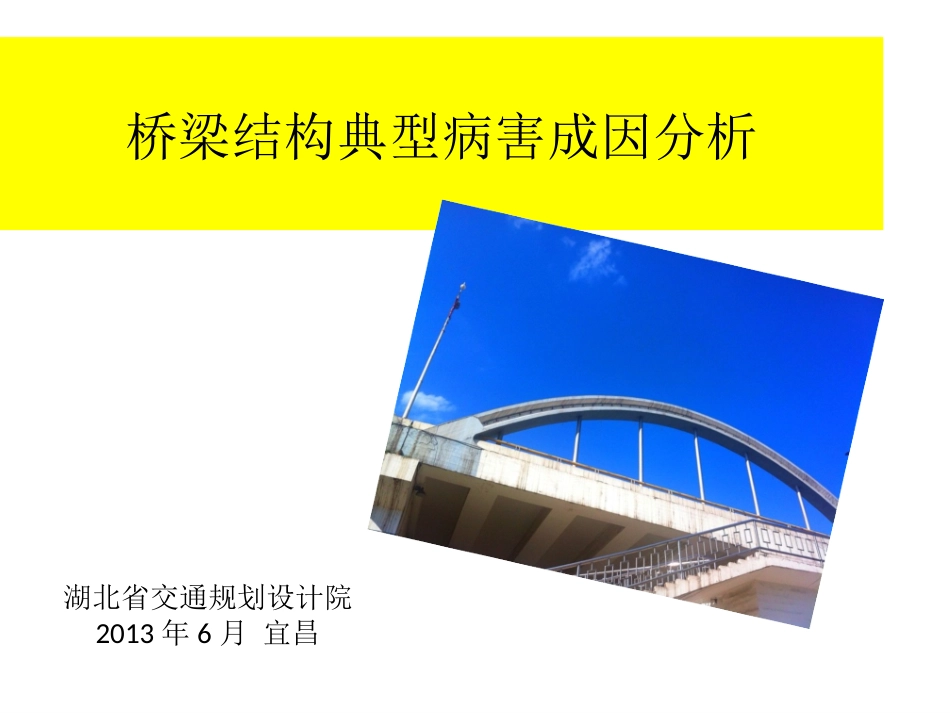

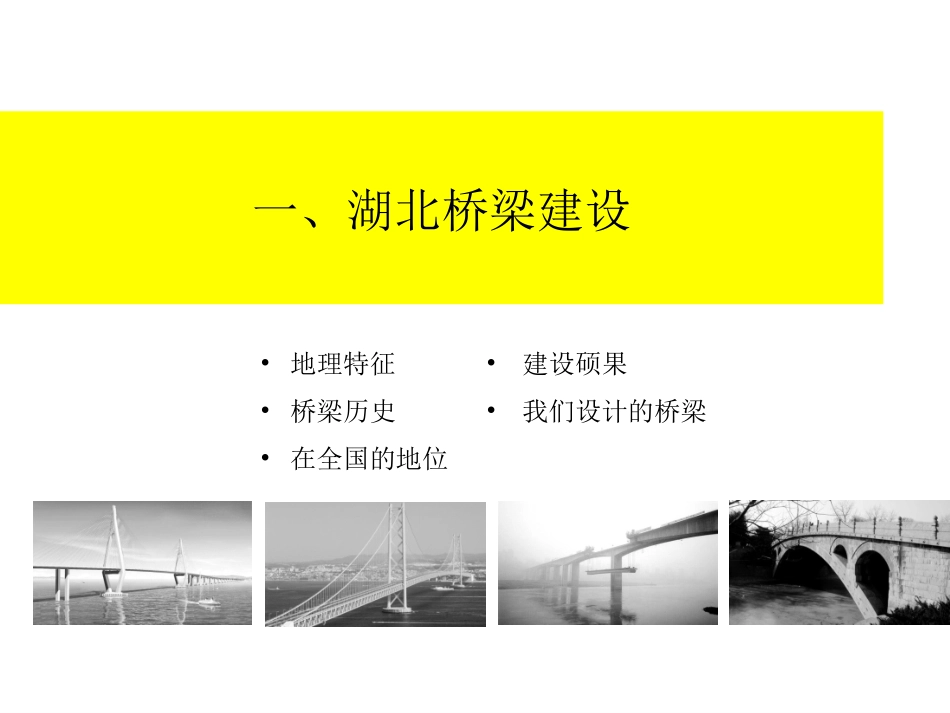

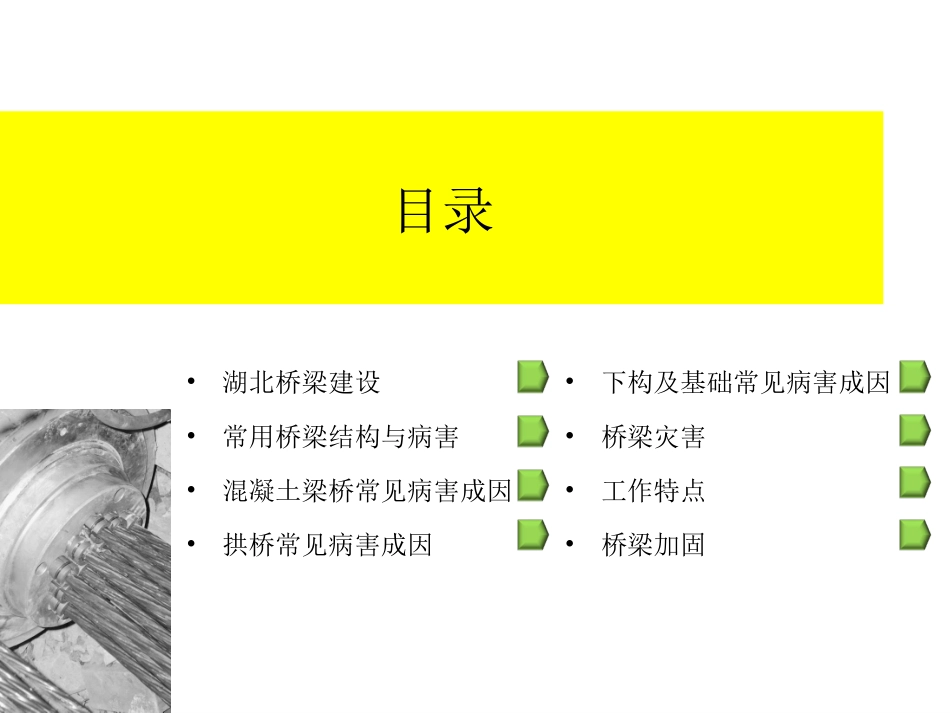

桥梁结构典型病害成因分析湖北省交通规划设计院2013年6月宜昌目录•湖北桥梁建设•常用桥梁结构与病害•混凝土梁桥常见病害成因•拱桥常见病害成因•下构及基础常见病害成因•桥梁灾害•工作特点•桥梁加固一、湖北桥梁建设•建设硕果•我们设计的桥梁•地理特征•桥梁历史•在全国的地位湖北桥梁建设地理特征•1061km的长江横贯东西。•800km汉水蜿蜒南北。•鄂西多崇山峻岭、深山峡谷，有清江。•东南部为江汉平原，纵横交错的河流和星罗棋布的湖泊。独特的地理条件决定了湖北省跨越江河山川的大跨径桥梁多、技术复杂的特点，使湖北成为享誉世界的桥梁“博物馆”。湖北桥梁建设桥梁历史•约3000年以前西周昭王时期，周人曾在汉江上架设过一座浮桥。•现存的古代桥梁有数百处之多，以砖石、砖木桥为主。•1949年前，湖北省共有桥梁1940座。但绝大部分系临时砖木桥或石木桥，跨度小、宽度窄、荷载标准低，且多年失修、岌岌可危。湖北桥梁建设桥梁历史•改革前30年，建成一些简支梁、T型刚构和拱桥等跨径不大、道路等级较低的桥梁，同时集全国之力在长江上修建了2座公铁两用桥梁、汉江上修建了4座公路桥梁。•改革后30年，交通基础设施建设前所未有的高潮，造形各异的大桥，越长江、跨汉水、穿峡谷，将路桥、山水融为一体，构成纵横交错的现代交通网。仅长江就建起了20座特大桥，另外还有3座正在建设；与此同时，在千里汉江上建成了30座特大桥梁，全省仅建成的公路桥梁就多达24000余座。湖北桥梁建设在全国的地位•桥梁建设强省“十二五”期间我省共规划建设13座长江大桥。伴随一座座大桥的成功建设。其建造能力在能力不断增强，一步步从桥梁大省走向桥梁强省。•完整的产业链有特大桥自主设计、科研、检测、建设、管理等一流的桥梁建设队伍，形成了完整的产业链。经过50多年的发展，湖北桥梁产业产值已超过千亿，并逐渐成为湖北经济的支柱产业，使得武汉成为全国知名的建桥之都。湖北桥梁建设建设硕果•1954年修建中国长江上第一座大桥-武汉长江大桥。•1956年修建主跨87m的拱式钢桁架-江汉一桥。•1959年修建第一座钢筋混凝土大桥-黄陂城关大桥。•1964年修建钢筋混凝土悬臂梁桥-岱家山3号桥。•1978年修建预应力钢筋混凝土梁桥-江汉二桥。•1995年修建交通部门自主建造的第一座长江大桥-黄石长江大桥。湖北桥梁建设我们设计的桥梁•宜昌长江公路大桥主跨960米的是当时国内第三大跨度钢箱梁悬桥。•荆州长江公路大桥由PC斜拉桥主桥、两个姊妹塔PC斜拉桥以及预应力砼箱形连续梁桥三个桥段组成。主跨500米梁板式断面PC斜拉桥位居同类型桥梁国内第一、世界第二。•巴东长江公路大桥斜拉桥，当时同类桥梁亚洲第一高塔，世界并列第二的纪录。湖北桥梁建设我们设计的桥梁•军山长江公路大桥斜拉桥，为G4和G50共用桥，桥面宽33.5米，是当时国内最宽的长江大桥。•阳逻长江公路大桥悬索桥，主跨1280米，是世界目前第八大悬索桥。•郧县汉江公路大桥斜拉桥，是我国首座主跨突破400米的PC斜拉桥。湖北桥梁建设我们设计的桥梁•荆岳长江公路大桥斜拉桥，主跨816米，是世界第一大跨度高、低塔不对称混合梁斜拉桥。•鄂东长江公路大桥斜拉桥，926米一跨过江，是世界第二大跨混合梁斜拉桥。二、常用桥梁结构与病害•简支梁桥•连续梁桥•拱桥•悬索体系桥•弯桥•RC、PC空心板桥•RC、PCT形、I形梁桥•PC小箱梁桥特点•适用范围广，广泛采用。•施工简单快捷。•便于养护维修。•养护成本低。简支梁桥梁简支梁桥梁常见病害•支座容易脱空。（空心板、小箱梁）•保护层厚度不均，容易引起露筋。（空心板、小箱梁）•容易导致梁下缘纵缝（PCT梁、小箱梁）•腹板、肋板容易产生竖向及斜向裂缝。•底板、马蹄（肋板）底面容易产生横向裂缝。•预应力封锚端混凝土容易脱落。•梁体支撑处局部混凝土容易劈裂。•露筋及混凝土常见病害。•PCT形（先简支后连续）梁桥•RC、PC现浇箱梁桥•PC顶推箱梁桥•PC悬浇箱梁桥特点•适用范围广，广泛采用。•施工技术成熟。•便于养护维修。•养护维修成本较低。连续梁桥梁连续梁桥梁常见病害•露筋及混凝土常见病害。•扁锚灌浆难以密实。（先简支后连续PCT）•预...
