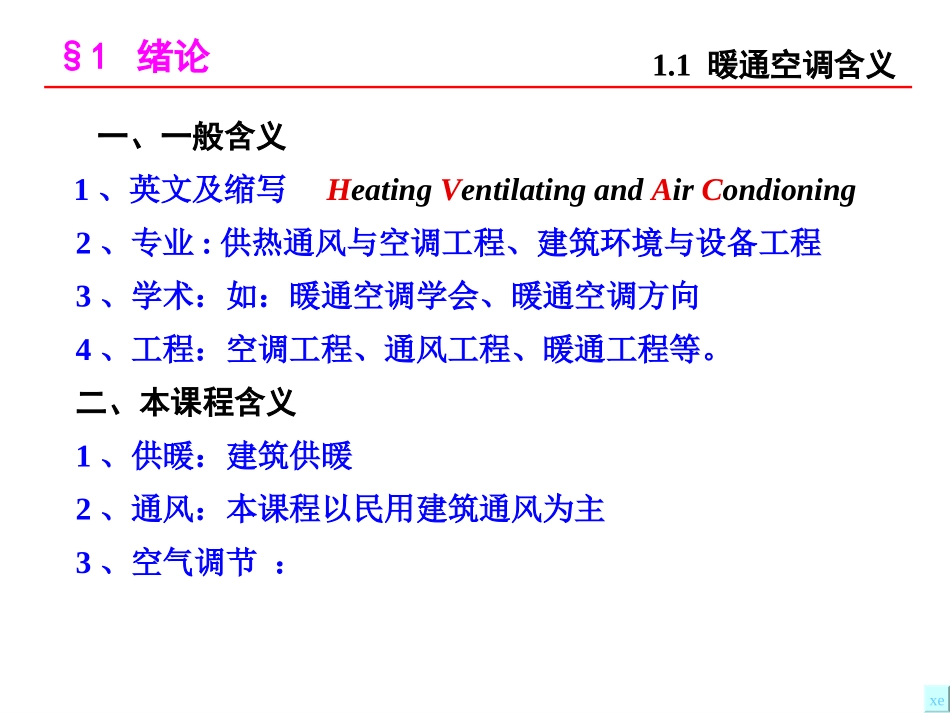

§1绪论一、一般含义1、英文及缩写HeatingVentilatingandAirCondioning2、专业:供热通风与空调工程、建筑环境与设备工程3、学术：如：暖通空调学会、暖通空调方向4、工程：空调工程、通风工程、暖通工程等。二、本课程含义1、供暖：建筑供暖2、通风：本课程以民用建筑通风为主3、空气调节：xe1.1暖通空调含义§1绪论一、供暖1、定义：冬季，为维持房间空气一定的温度，必须向房间提供一定的热量，为向房间提供热量所采取的设施系统，称为供暖或供暖系统。2、一般组成（1）热源：锅炉、市政热网+换热、废热、余热、可再生能源等。（2）输热系统：把热量从热源处输送、分配到供暖房间。（3）散热设备：加热房间空气，维持房间要求的温度。xe1.2HVAC系统一般组成、原理及分类§1绪论3、原理xe1.2HVAC系统、一般组成、原理及分类§1绪论4、分类（1）按热源是否集中分：集中式：由一个集中统一的热源向多个供暖房间或建筑提供热量的供暖系统（★）分散式：热源、散热设备为一个整体，对供暖房间而言，每个房间均需布置要热源，如：烤火炉、电热汀、暖风机等。（2）按热媒种类不同分：热水供暖：输热介质即热媒为热水，有低温水（＜100℃）、高温水（≥100℃）系统之分。（★）xe1.2HVAC系统一般组成、原理及分类§1绪论蒸汽供暖：热媒为蒸汽，有低压（小于0.7个表压）、高压（≥0.7个表压）系统之分。热风供暖：热媒为热风即加热后的空气，如暖风机、空调器等。（3）按加热室内空气方式不同分：散热器供暖：以对流散热为主（★）。辐射供暖：以辐射散热为主，如：低温热水地板辐射供暖、电热膜供暖、高温辐射供暖等。xe1.2HVAC系统一般组成、原理及分类§1绪论二、通风1、定义：即通过通风换气，达到控制室内污染物浓度或含量满足卫生标准要求，具体：收集室内污染空气--（净化处理，如除尘、净化等）--室外大气；室外新鲜空气--（净化处理，如过滤）--送入室内。注：（1）污染物：指有害气体、粉尘、高温、高湿等（2）通风只能在一定程度上调节室内空气的温度与湿度。xe1.2HVAC系统一般组成、原理及分类§1绪论2、方式（1）机械排风+自然进风（2）机械进风+自然排风（3）机械排风+机械进风（4）自然进风+自然排风3、一般组成：以机械排风+机械进风为例，排风系统：室内排风口-风管-风机-（除尘或净化）-室外排风口送风系统：室外进风口-（过滤或净化）-风机-风管-室内送风口xe1.2HVAC系统一般组成、原理及分类§1绪论xe1.2HVAC系统一般组成、原理及分类机械通风系统示意图§1绪论4、分类（1）按用途分工业与民用通风：通风换气，控制有害物浓度或含量低于卫生标准要求（其中民用建筑通风是本课程学习的重点★）建筑防排烟：控制烟气流动，保证疏散通道安全，如：正压送风、机械排烟。（★）事故通风：排除突发事故产生的有害物、可燃、爆炸危险的气体，如燃气泄漏。xe1.2HVAC系统一般组成、原理及分类§1绪论（2）按作用范围分：全面通风：作用范围是整个房间，如厨房排气扇排风。（★）局部通风：作用范围为产生有害物的局部地点，如厨房排油烟机一般局部通风效果优于全面通风。（3）按动力分：自然通风：动力为自然作用压力：风压、热压。机械通风：动力为风机，离心式，轴流式等。（★）xe1.2HVAC系统一般组成、原理及分类§1绪论三、空调1、定义：用人工的方法控制室内空气参数满足人体舒适感要求及工艺要求，其中空气参数为所谓空气“四度”、压力、气味等。所谓“四度”即为：温度、相对湿度、流速、清洁度（洁净度、新鲜程度）。2、一般方法：把一定量经过处理的空气送入空调房间，吸收余热、余湿，然后排出或循环使用。xe1.2HVAC系统一般组成、原理及分类§1绪论xe1.2HVAC系统一般组成、原理及分类§1绪论1.2HVAC系统一般组成、原理及分类§1绪论3、一般组成（1）空气调节系统：待处理空气（进风口）-空气处理—空气输送分配（风管+风机+送风口）-空调房间（2）冷、热水（媒）系统：冷、热源（冷水机组、锅炉）—冷热量输送分配（水管+水泵或冷媒管路）-空气处理设备4、分类（1）按冷热源、空气处理是否集中分：集中式：冷热源集中、空气处理集中（★）半集中式：冷热源集中、...
