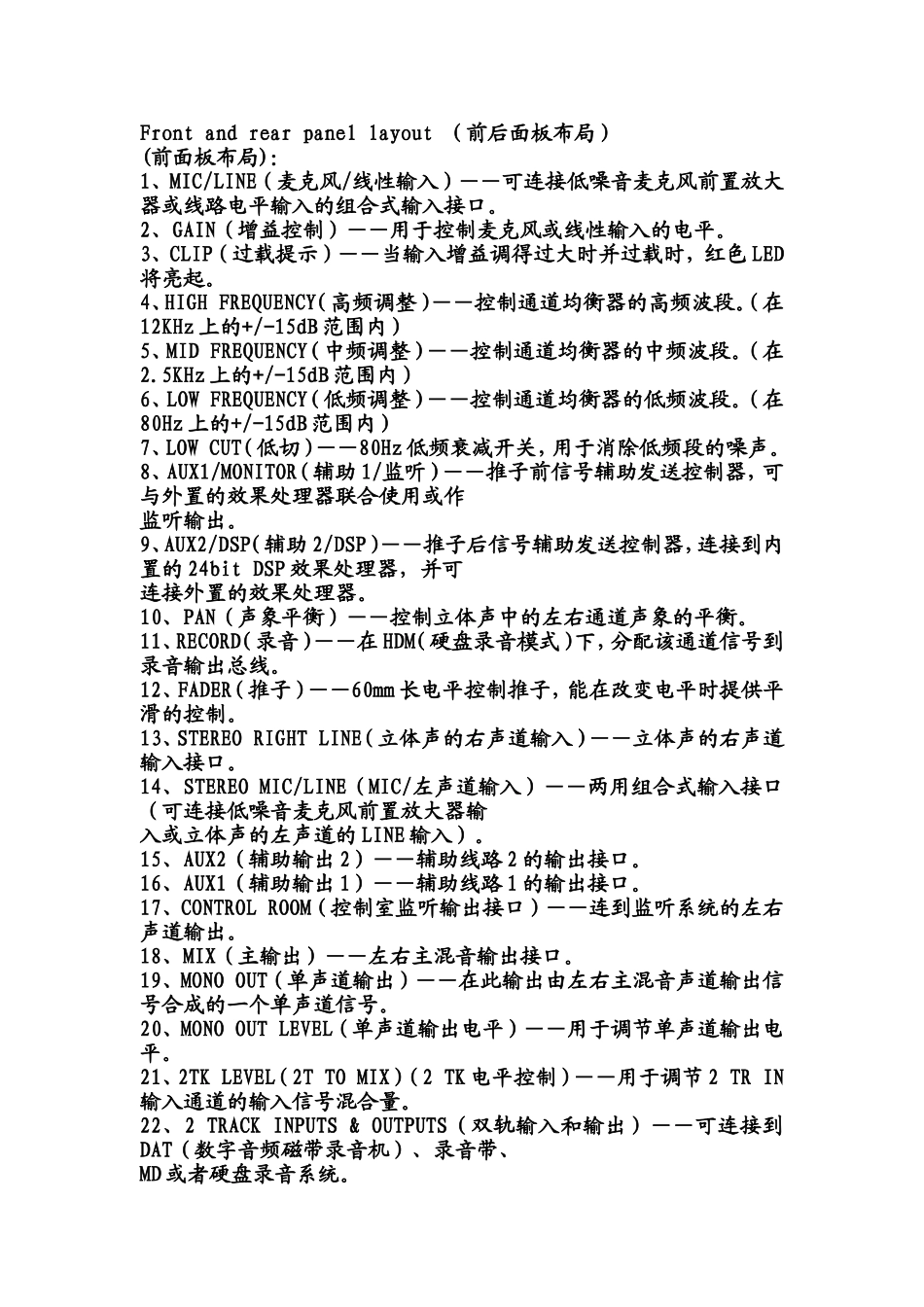

Frontandrearpanellayout（前后面板布局）(前面板布局)：1、MIC/LINE（麦克风/线性输入）――可连接低噪音麦克风前置放大器或线路电平输入的组合式输入接口。2、GAIN（增益控制）――用于控制麦克风或线性输入的电平。3、CLIP（过载提示）――当输入增益调得过大时并过载时，红色LED将亮起。4、HIGHFREQUENCY（高频调整）――控制通道均衡器的高频波段。（在12KHz上的+/-15dB范围内）5、MIDFREQUENCY（中频调整）――控制通道均衡器的中频波段。（在2.5KHz上的+/-15dB范围内）6、LOWFREQUENCY（低频调整）――控制通道均衡器的低频波段。（在80Hz上的+/-15dB范围内）7、LOWCUT（低切）――80Hz低频衰减开关，用于消除低频段的噪声。8、AUX1/MONITOR（辅助1/监听）――推子前信号辅助发送控制器，可与外置的效果处理器联合使用或作监听输出。9、AUX2/DSP（辅助2/DSP）――推子后信号辅助发送控制器，连接到内置的24bitDSP效果处理器，并可连接外置的效果处理器。10、PAN（声象平衡）――控制立体声中的左右通道声象的平衡。11、RECORD（录音）――在HDM（硬盘录音模式）下，分配该通道信号到录音输出总线。12、FADER（推子）――60mm长电平控制推子，能在改变电平时提供平滑的控制。13、STEREORIGHTLINE（立体声的右声道输入）――立体声的右声道输入接口。14、STEREOMIC/LINE（MIC/左声道输入）――两用组合式输入接口（可连接低噪音麦克风前置放大器输入或立体声的左声道的LINE输入）。15、AUX2（辅助输出2）――辅助线路2的输出接口。16、AUX1（辅助输出1）――辅助线路1的输出接口。17、CONTROLROOM（控制室监听输出接口）――连到监听系统的左右声道输出。18、MIX（主输出）――左右主混音输出接口。19、MONOOUT（单声道输出）――在此输出由左右主混音声道输出信号合成的一个单声道信号。20、MONOOUTLEVEL（单声道输出电平）――用于调节单声道输出电平。21、2TKLEVEL（2TTOMIX）（2TK电平控制）――用于调节2TRIN输入通道的输入信号混合量。22、2TRACKINPUTS&OUTPUTS（双轨输入和输出）――可连接到DAT（数字音频磁带录音机）、录音带、MD或者硬盘录音系统。23、HDM（硬盘录音模式）――设置混音器用作电脑录音和分配音频信号的开关。24、PHANTOM（幻象电源指示灯）――显示48V幻象电源开、。25、POWER（电源指示灯）――显示MDR8电源开启。26、OUTPUTMETER（输出电平表）――5段LED显示主混音电平。27、DSPPEAKLED（DSP过载指示灯）――当输入到DSP的信号过载时此LED便会亮起。28、AUX1RETURN（辅助1返回）――用于控制外置混合效果的输入电平。29、AUX2RETURN（辅助2返回）――用于控制内置DSP混合效果返回的电平。30、SELECT（选择）――用于选择内置DSP效果处理器的8种预设效果。31、2TRACK/MIX（双轨/混音）――选择监听2TIN或主输出信号之间的切换开关。32、CROOM/HEADPHONE（控制室/耳机）――调整监听输出和耳机输出的电平。33、HEADPHONEJACK（耳机插孔）――这里连接立体声耳机。34、MIXFADERS（混音音量控制器）――用于控制左右主混音输出的总电平值。后面板布局：A、ACADAPTORINLET（交流电源适配器插口）――连接交流电源。B、POWER（电源）――MDR8的主电源开关。C、PHANTOM（幻象）――为麦克风前置放大器提供48V幻象电源的开关。D、AUX1RETURN（辅助1返回）――立体声效果返回接口。E、AUX2RETURN（辅助2返回）――立体声效果返回接口1.MIC：麦克风输入接口麦克风输入经由XLR母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。2.LINE：高电平输入接口高电平输入通常经由TRS1/4"立体PhoneJack或TRS1/4"MonoPhoneJack送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体PhoneJack的输入是平衡式的，相同于XLR的方式，但是如果一定要用非平衡式器材时，可用MonoPhoneJack，其接线不能太长（4.5m以内）。3.LINE-20DB：衰减20分贝按键按下此键可以对输入电平衰减20分贝。一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用...
