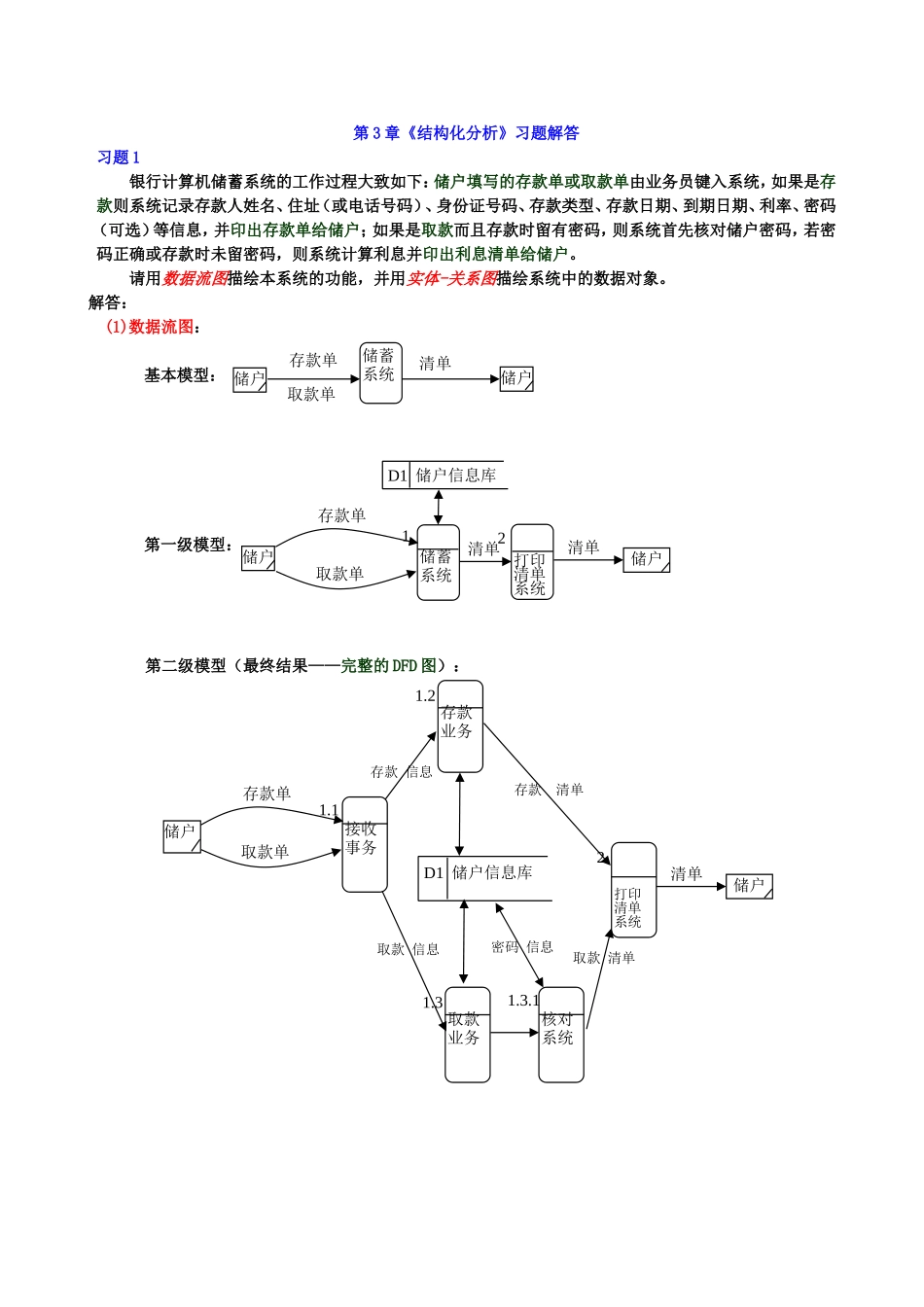

第3章《结构化分析》习题解答习题1银行计算机储蓄系统的工作过程大致如下：储户填写的存款单或取款单由业务员键入系统，如果是存款则系统记录存款人姓名、住址（或电话号码）、身份证号码、存款类型、存款日期、到期日期、利率、密码（可选）等信息，并印出存款单给储户；如果是取款而且存款时留有密码，则系统首先核对储户密码，若密码正确或存款时未留密码，则系统计算利息并印出利息清单给储户。请用数据流图描绘本系统的功能，并用实体-关系图描绘系统中的数据对象。解答：(1)数据流图：基本模型：第一级模型：第二级模型（最终结果——完整的DFD图）：储蓄系统存款单取款单清单储户储户储蓄系统1打印清单系统2D1储户信息库存款单取款单储户清单清单储户密码信息接收事务1.1打印清单系统2存款业务1.2取款业务1.3核对系统1.3.1存款清单取款清单存款信息D1储户信息库存款单取款单储户清单取款信息储户姓名帐号取款单核对1金额取款清单1存款单存款存款清单11姓名住址身份证号存款类型存款日期金额到期日期电话利率储户取款单姓名住址电话身份证号存款单填写1nn填写1储户姓名住址电话身份证号填写1nn填写1存款存款清单11姓名住址身份证号存款类型存款日期金额到期日期电话利率存款单姓名帐号取款单核对1金额取款清单1(2)实体关系图ER：E-R图1：E-R图2：E-R图3：总E-R图：旅客订票旅行社nm姓名性别身份证号目的地工作单位旅行时间服务合约航空公司nn11习题2为方便旅客，某航空公司拟开发一个机票预定系统。旅行社把预定机票的旅客信息(姓名、性别、工作单位、身份证号码、旅行时间、旅行目的地等)输入进该系统，系统为旅客安排航班，印出取票通知和账单，旅客在飞机起飞的前一天凭取票通知和账单交款取票，系统校对无误即印出机票给旅客。请用实体-关系图描绘本系统中的数据对象并用数据流图描绘本系统的功能。解：总E-R图：数据流图1：数据流图2(总DFD图)：旅客信息输入系统1通知、帐单旅客信息排航班子系统2.1核对子系统2.2D1航班库D2旅客库航班信息通知、帐单通知、帐单打印子系统3.0安排信息核对信息通知、帐单通知、帐单机票旅客旅客旅行社旅行社旅客旅行社旅客信息订票系统旅客信息通知、帐单通知、帐单机票旅客0病人系统生成患者日志n1姓名性别脉搏体温心电图血压监护通信系统nm11值班护士病人生理信号监护系统病情报告、警告、病情日志值班护士1请求病情报告子系统病人生理信号监护设备子系统1.1生理信号分析子系统2D1安全指标病情日志子系统2.12.2D2日志库值班护士请求分析结果分析结果病情日志病情报告警告信息习题3目前住院病人主要由护士护理，这样做不仅需要大量护士，而且由于不能随时观察危重病人的病情变化，还会延误抢救时机。某医院打算开发一个以计算机为中心的患者监护系统，请画出本系统的实体-关系图和数据流图。医院对患者监护系统的基本要求是随时接收每个病人的生理信号(脉搏、体温、血压、心电图等)，定时记录病人情况，以形成患者日志。当某个病人的生理信号超出医生规定的安全范围时，(系统)向值班护士发出警告信息。此外，护士在需要时还可以要求系统打印出某个指定病人的病情报告。解：总E-R图：数据流图1：数据流图2(总DFD图)：习题5：复印机的状态转换图绘制办公室复印机的工作过程大致如下：未接到复印命令时处于闲置状态，一旦接收到复印命令则进入复印状态，完成一个复印命令的规定工作后又回到闲置状态，等待下一个复印命令；如果执行复印命令时发现缺纸，则进入缺纸状态，发出警告，等待装纸后进入闲置状态，准备接收复印命令；如果复印时发生卡纸故障，则进入卡纸状态，发出警告等待维修人员来排除故障，故障排除后回到闲置状态。请用状态转换图描绘复印机的行为。闲置接到复印命令进入复印状态执行复印命令完成复印工作缺纸进入缺纸状态发出警告卡纸进入卡纸状态等待维修人员排除了故障装好了纸
