某大型商场钢结构施工方案VIP免费

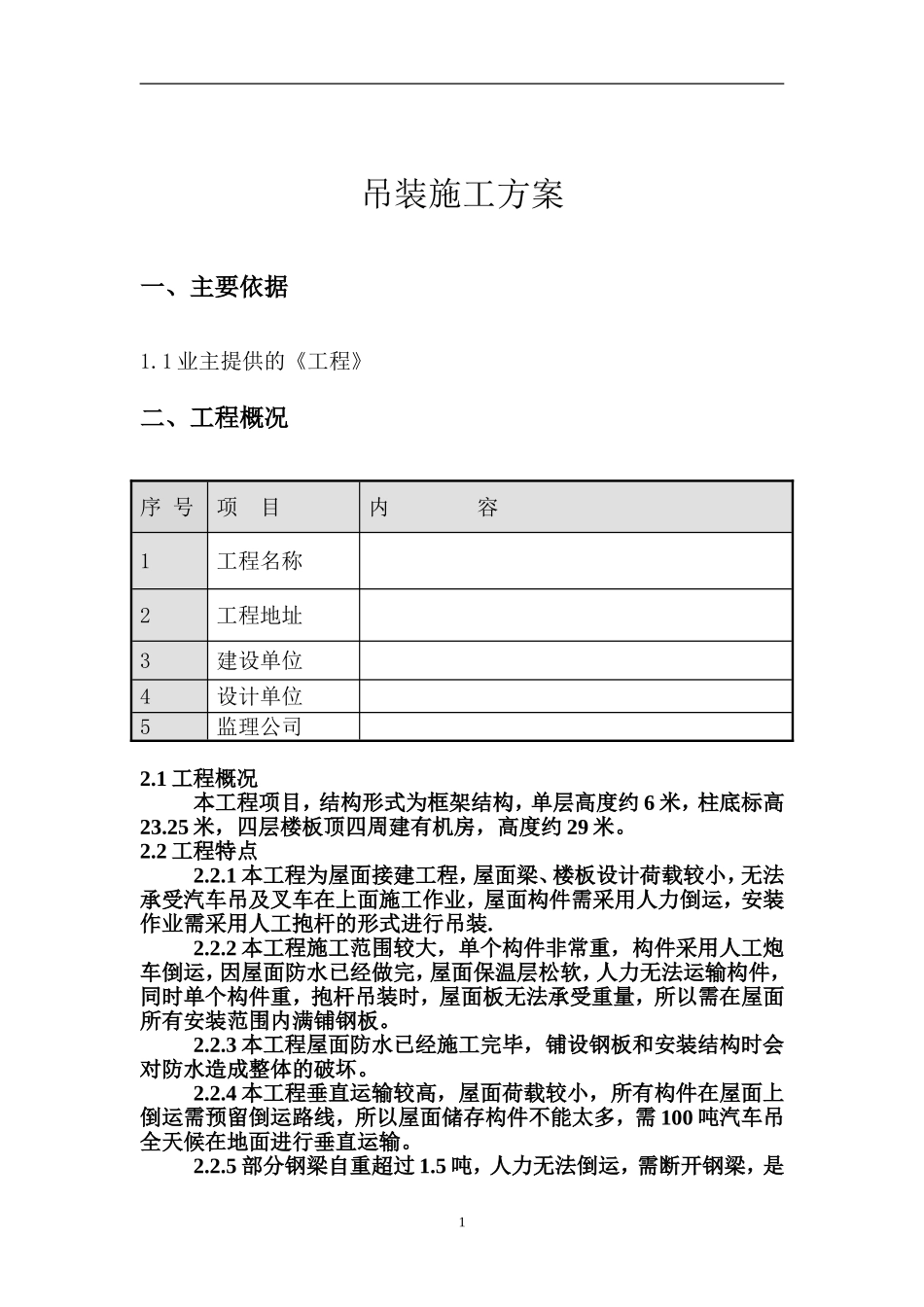

吊装施工方案一、主要依据1.1业主提供的《工程》二、工程概况序号项目内容1工程名称2工程地址3建设单位4设计单位5监理公司2.1工程概况本工程项目，结构形式为框架结构，单层高度约6米，柱底标高23.25米，四层楼板顶四周建有机房，高度约29米。2.2工程特点2.2.1本工程为屋面接建工程，屋面梁、楼板设计荷载较小，无法承受汽车吊及叉车在上面施工作业，屋面构件需采用人力倒运，安装作业需采用人工抱杆的形式进行吊装.2.2.2本工程施工范围较大，单个构件非常重，构件采用人工炮车倒运，因屋面防水已经做完，屋面保温层松软，人力无法运输构件，同时单个构件重，抱杆吊装时，屋面板无法承受重量，所以需在屋面所有安装范围内满铺钢板。2.2.3本工程屋面防水已经施工完毕，铺设钢板和安装结构时会对防水造成整体的破坏。2.2.4本工程垂直运输较高，屋面荷载较小，所有构件在屋面上倒运需预留倒运路线，所以屋面储存构件不能太多，需100吨汽车吊全天候在地面进行垂直运输。2.2.5部分钢梁自重超过1.5吨，人力无法倒运，需断开钢梁，是1单位倒运构件小于1.5吨，待运至预吊装位置时，再进行对接；桁架梁安装时，需在其下方安装支撑平台。2.2.6屋面不平整，构件过重，人力作业过于繁重，需两班工人串休倒运与安装，施工人力较多，工期较长.三、钢结构安装施工部署及准备3.1、施工组织机构项目经理：技术负责人：质检员：安全员：3.2、构件检验及资料验收对进入现场的构件的主要几何尺寸和主要构件进行复检，验收标准按照GB50205-2001《钢结构工程施工质量验收规范》进行验收。明确构件是否符合安装条件，防止安装过程中由于构件的缺陷影响质量、进度。对于尺寸偏差超过设计范围的构件退回加工厂，必须保证进入现场的构件全部合格。现场钢构件检查内容如下：3.2.1构件的验收a、设专业质量检查组，进行构件验收和跟踪检查。b、构件质量证明书和运货清单等资料要随同构件一起送至施工现场，验收人员核对无误，并对构件质量抽检合格后，方可确认签字。c、凡验收不合格的构件，生产厂家应及时返修处理，在现场不能处理的构件，运回制造厂处理，但不得延误钢结构的正常吊装。3.1.2随车资料对进入现场的构件必须带有厂家的钢材材质证明、试验报告、探伤报告、产品质量合格证书、制作过程中用到的各种辅料的合格证和质量证明书，以及工厂的各种构件制作和焊接质量检验评定表，每项资料和构件必须符合本工程所规定的质量要求。3.2.3钢构件临时堆放（1）钢构件的临时堆放场地保证场地平整、地基坚实、无积水杂物，并在构件两端下方垫200高的枕木或工字钢以防止构件变形。构件堆放应使用垫木，垫木必须上下对齐，每堆构件堆放高度应视构件的情况分别掌握，一般和次要构件（支撑、檩条、墙梁等）不宜超过1m，重型和大型主要构件采用单层堆放。（2）每堆构件与构件之间，应留出一定的距离（一般为2m）。（3）如现场场地允许，构件可按吊装顺序及安装位置，在保证起重机械及运输车辆行走通畅的情况下，按各种型号分别堆放于吊装位置附近。（4）构件编号宜放置在两端醒目处，以便于吊装时构件的查找。3.2.4构件倒运a、钢构件供应要配套运送，严格执行钢结构构件配套供应指示单，确2保吊装顺序和进度。b、钢构件配套供应指示单，由施工方根据现场实际，指定专人负责，提前一至两天提出。c、构件进入施工现场，原则上提前一天输送，当天完成安装。d、构件运至现场时，要注意控制当天构件的运送节奏。e、质量检验人员要根据进料单数量、规格对构件进行验收和签字。3.2.5构件清理将构件表面上的油污、泥沙和灰尘等清理干净。3.3、构件标注吊装前对钢构件做好中心线，标高线的标注，对不对称的构件还应标注安装方向，对大型构件应标注出重心和吊点，标注可采用不同于构件涂装涂料颜色的油漆作标记，做到清楚、准确、醒目。3.4、施工现场条件3.4.1本工程在23米高的屋面上施工，四周有机房等建筑，高度超过29米，需用100吨吊车钢构件垂直运至屋面上。3.4.2本工程单个构件重量大部分小于1.5吨，在屋面上可直接用人力倒运，超过1.5吨的钢梁需断开，保证单个构件小于1.5吨，待倒运到安装位置后，在屋面上重新进行对接，...
