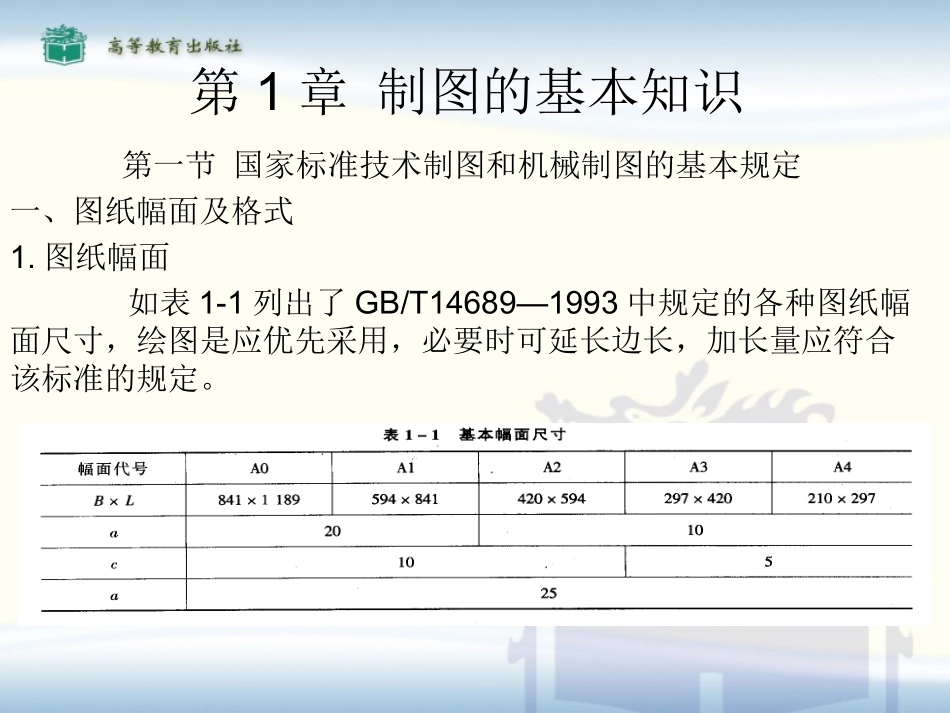

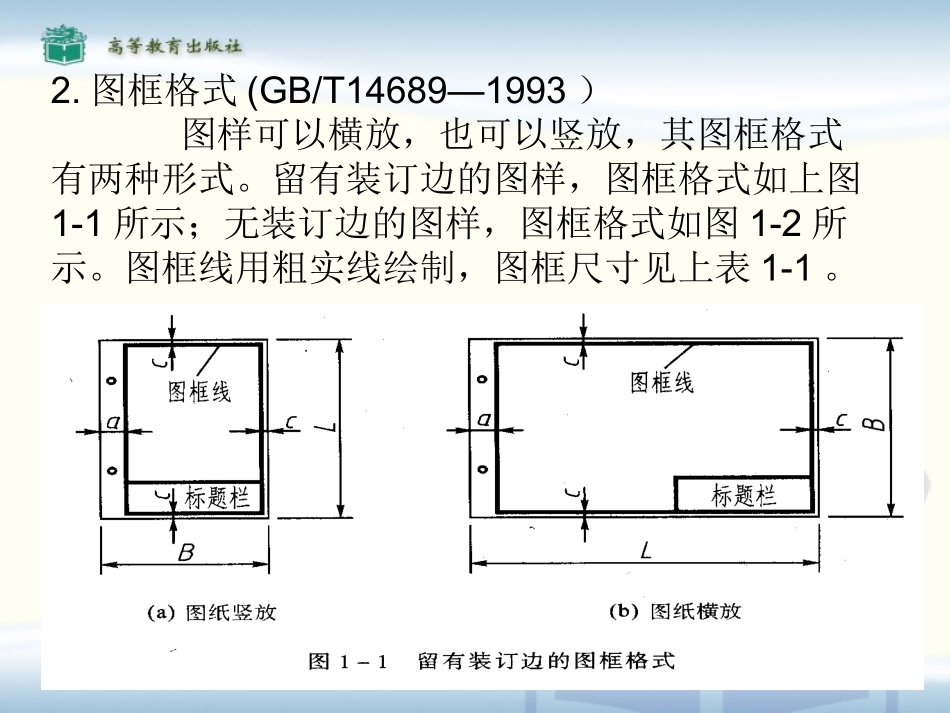

中等职业教育国家规划教材配套用书汽车机械制图第1章制图的基本知识第一节国家标准技术制图和机械制图的基本规定一、图纸幅面及格式1.图纸幅面如表1-1列出了GB/T14689—1993中规定的各种图纸幅面尺寸，绘图是应优先采用，必要时可延长边长，加长量应符合该标准的规定。2.图框格式(GB/T14689—1993）图样可以横放，也可以竖放，其图框格式有两种形式。留有装订边的图样，图框格式如上图1-1所示；无装订边的图样，图框格式如图1-2所示。图框线用粗实线绘制，图框尺寸见上表1-1。3.标题栏标题栏必须放置在图框右下角(图1-2）。标题栏的长边置于水平方向并与图纸的长边平行时，则构成X型图纸，如上图1-1b和1-2b所示。当标题栏的长边与图纸长边方向垂直时，则构成Y型图纸，如图1-1a和图1-2a所示。标题栏中的文字方向与看图方向一致。如图1-3所示，方向符号的画法如图1-4所示。学校的制图作业中,建议采用如下图所示的标题栏二、比例（GB/T14690—1993）图中图形与其实物相应要素的线性尺寸之比，称为图形的比例。绘制图样时应尽可能采用1：1的比例，如果实物太大或太小，则可用表1-2所规定的缩小或放大的比例画图。三、字体（GB/T14691—1993）1.基本要求2.书写示例图1-6和图1-7所示是图样上常见的字体书写示例。2.书写示例四、图线1.图线型式及应用图样中的图形是由多种图线组成的。国标中规定了图线的名称、型式、代号、宽度以及在图样中的一般用途，见表1-3。线型应用示例2.图线的规定画法五.尺寸主法(GB/T4458.4--1984)标注尺寸的基本规则标注尺寸的基本规则第二节绘图工具及使用一。常用绘图工具及使用方法一。常用绘图工具及使用方法1.1.铅笔的选用及削法铅笔的选用及削法2.绘图板与丁字尺的使用3.三角板的使用三角板分45°和30°，60°两块，可配合丁字尺话垂线及15°倍角的斜线；或用俩快三角板配合画任意角度的平行线，如图1-11所示。用三角板画垂线的姿势如图1-12所示。3.三角板的使用三角板画垂线的姿势三角板画垂线的姿势二.其它绘图工具的使用除了以上的绘图工具外，还有分规，比例尺，铅笔刀，橡皮，胶带纸，曲线板，量角器，擦图片等工具。圆规使用圆规使用第三节几何作图一.等分直线段任意等分直线段的方法如图1-15所示。二.等分圆周及作正多边形二.等分圆周及作正多边形等分圆周和作正多边形的常用方法如图表1-7所示.三.斜度与锥角1.斜度斜度是指直线或平面对另一直线或平面倾斜的程度。1.斜度斜度的作法2.锥度（GB/T15754-1995）锥度是指圆锥的底圆直径与高度之比。2.锥度（GB/T15754-1995）锥度的作法四.圆弧连接圆弧连接是指以圆弧光滑地连接俩已知线段（直线或圆弧）的作图方法.如图1-21所示。1.用圆弧连接两直线2.用圆弧连接直线和圆弧3.用圆弧连接两圆弧五.圆或圆弧的切线.作两已知圆的公切线六.常用平面曲线的画法1.惰圆的画法四心近似法画惰圆2.浙开线的画法3.阿基米德螺旋线的画法第四节平面图形的画法一.尺寸分析1.定行尺寸确定平面图形中各几何元素形状大小的尺寸称定行尺寸。2.定位尺寸确定平面图形中各几何元素位置的尺寸称定位尺寸。二.平面图形的线段分析1.已知线段2.中间线段3.连接线段绘图步骤绘图步骤四.平面图形的尺寸注法第五节徒手绘图的方法一.直线的画法直线的徒手画法二.圆的画法圆的徒手画法三.角度的画法角度的徒手画法四.惰圆的画法惰圆的徒手画法第二章点.直线.平面的投影第一节投影的基本知识一.投影概念二.投影法种类1.中心投影法2.平行投影法图图2-12-1中心投影中心投影法法二.投影法种类2.平行投影法第二节三视图及其对应关系一.三视图的形成过程二.三视图之间的对应关系1.三视图的位置关系2.三视图上的方位3.方向尺寸与投影规律三视图上的方位的关系三视图上的方位的关系3.方向尺寸与投影规律第三节点的投影一.点的三面投影二.点的投影与直角坐标三.两点相对位置的确定1.1.两点相对位置的确定两点相对位置的确定2.重影点及其可见性判定四.点的直观图作法第四节直线的投影一.直线对一个投影面的投影特性直线对一个投影面的投影，可能有下面三种情况：二.直线的三面投影1.投影面平行线投影面平行线的投影特性二二..直线的三面投影直线的...
