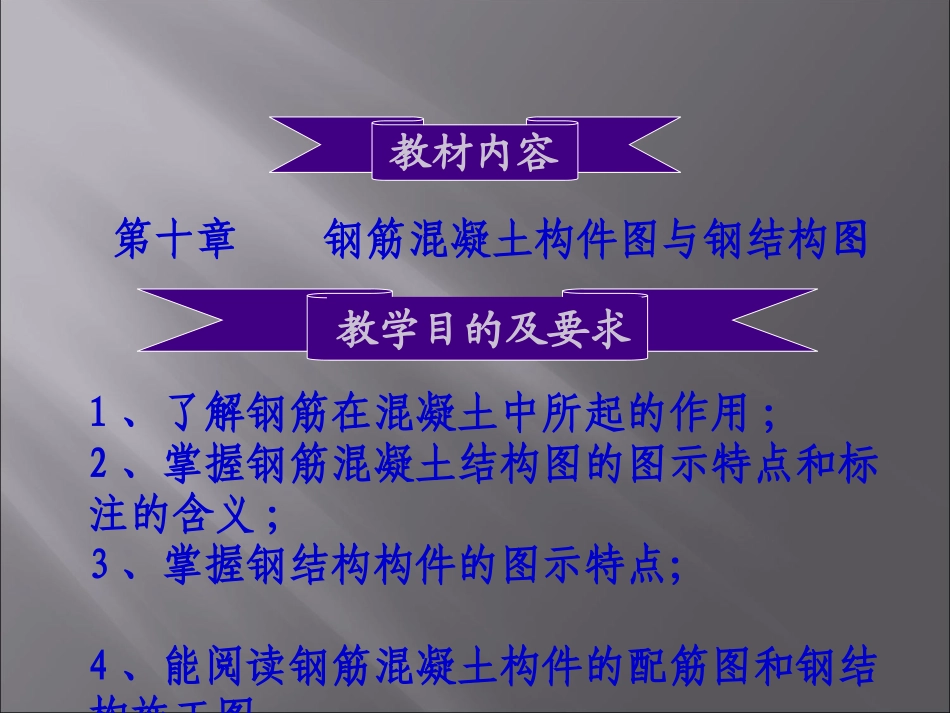

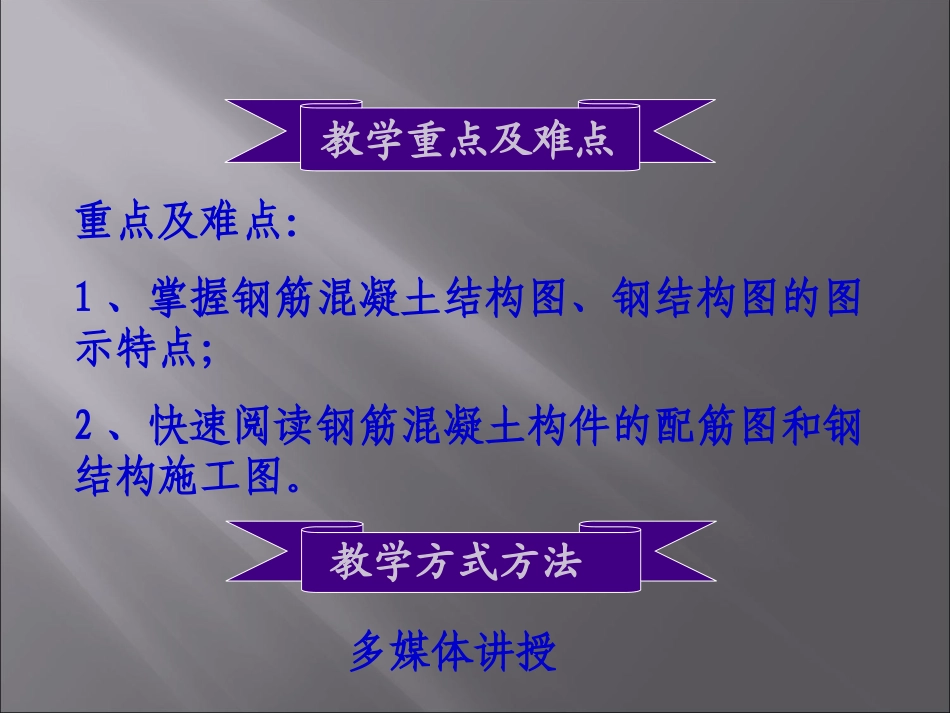

东北电力大学建筑工程学院土木工程制图教材内容教学目的及要求第十章钢筋混凝土构件图与钢结构图1、了解钢筋在混凝土中所起的作用;2、掌握钢筋混凝土结构图的图示特点和标注的含义;3、掌握钢结构构件的图示特点；4、能阅读钢筋混凝土构件的配筋图和钢结构施工图。教学重点及难点重点及难点：1、掌握钢筋混凝土结构图、钢结构图的图示特点；2、快速阅读钢筋混凝土构件的配筋图和钢结构施工图。教学方式方法多媒体讲授一、钢筋混凝土基本知识混凝土是由水泥、砂子、石子和水按一定比例拌和，经浇捣、养护硬化后而形成的一种人造材料。配有钢筋的混凝土称为钢筋混凝土。没有配置钢筋的混凝土称为素混凝土。用钢筋混凝土制成的梁、板、柱、基础等构件称为钢筋混凝土构件。1、混凝土强度等级：C10、C15、C20…C602、常用钢筋强度等级钢筋按其强度和品种分成不同的等级，并用不同的符号表示。冷拉I级钢筋Ⅲ级钢筋HRB400(20MnSiV、20MnSib、20MnTi)冷拔低碳钢丝Ⅱ级钢筋HRB335(20MnSi)Ⅳ级钢筋RRB400（K20MnSi等）I级钢筋HPB235(Q235)代号钢筋品种代号钢筋品种3、一般钢筋表示方法带丝扣的钢筋端部5带直钩的钢筋端部4带半圆形弯钩的钢筋端部3左图表示长、短钢筋投影重叠时，短钢筋的端部用45°斜划线表示无弯钩的钢筋端部2钢筋横断面1说明图例名称序号带直钩的钢筋搭接8带半圆弯钩的钢筋搭接7无弯钩的钢筋搭接6说明图例名称序号4、钢筋的名称和作用配置在混凝土中的钢筋，按其作用和位置可分为以下几种。架立钢筋：起架立作用，以构成钢筋骨架。箍筋：固定各钢筋的位置并承受剪力。受力钢筋：承受构件内力的主要钢筋。分布钢筋：用于板式结构中，将板面承受的力分配给受力钢筋，并防止混凝土开裂，同时也起固定受力钢筋位置的作用。5、保护层钢筋外缘到构件表面的距离称为钢筋的保护层。其作用是保护钢筋免受锈蚀，提高钢筋与混凝土的粘结力。箍筋受力筋受力筋保护层保护层厚度钢筋混凝土保护层最小厚度（mm)：钢筋名称环境条件构件类别混凝土强度等级≤C20C25及C30≥C35受力筋室内正常环境板、墙15梁25柱30露天或室内高湿度环境板、墙352515梁453525柱453530箍筋梁和柱15分布筋墙和板106、钢筋的弯钩和弯折为了加强钢筋与混凝土之间凝结力，对于光圆钢筋，在两端做成弯钩。有半圆弯钩和直弯钩两种#有弯钩的钢筋要计算长度增减值，可查阅标准手册1、图示特点：为了清楚地表明构件内部的钢筋，可假设混凝土为透明体，钢筋在施工图中便可看见。钢筋在结构图中其长度方向用单根粗实线表示，断面钢筋用圆黑点表示，构件的外形轮廓线用中实线绘制。*绘制钢筋的粗实线和表示钢筋横断面的涂黑圆点没有线宽和大小的变化，即它们不表示钢筋直径的大小。二、钢筋混凝土构件图的图示内容受力筋2、钢筋的标注钢筋的直径、根数及相邻钢筋中心距在图样上一般采用引出线方式标注，其标注形式有下面两种：①标注钢筋的根数和直径②标注钢筋的直径和相邻钢筋中心距3、钢筋的编号构件内的各种钢筋应予以编号，以便于识别。编号采用阿拉伯数字，写在直径为6mm的细线圆圈中。4、钢筋成型图及钢筋数量表为了表明钢筋的形状，便于施工，须画出每种钢筋加工成型图，并进行各种标注。为了便于统计用料，在传统为了便于统计用料，在传统的钢筋图上常画出钢筋表。的钢筋图上常画出钢筋表。三、钢筋混凝土梁构件图识读作业图名：单跨简支梁配筋图单跨简支梁配筋图梁截面250X500，受力筋为5根二级钢筋直径20；架立钢筋为2根一级钢筋直径12；箍筋为直径8间距200等距布置；弯起钢筋的弯起点距离梁端分别为500和1100，弯起角45°；梁长为6000mm•要求：在横放A3幅面的图纸上，用适当的比适当的比例例绘制该单跨简支梁配筋图，注意断面图的比例与立面图不同，钢筋成型图与立面图对齐。要求画出钢筋表。图面布局要匀称美观。•时间：1周一、型钢及其连接钢结构是用钢板、热轧型钢通过焊接或螺栓连接制造的结构1、常用型钢的标注方法轻型钢加注Q轻型钢加注Q2、钢结构的连接连接螺栓连接焊缝连接（1）螺栓连接表示方法对接焊缝角焊缝螺栓、孔、电焊铆钉图例及标注名称图例名称图例永久螺栓圆形螺栓孔高强螺栓长...
