控制回路常用电气元件原理介绍VIP免费

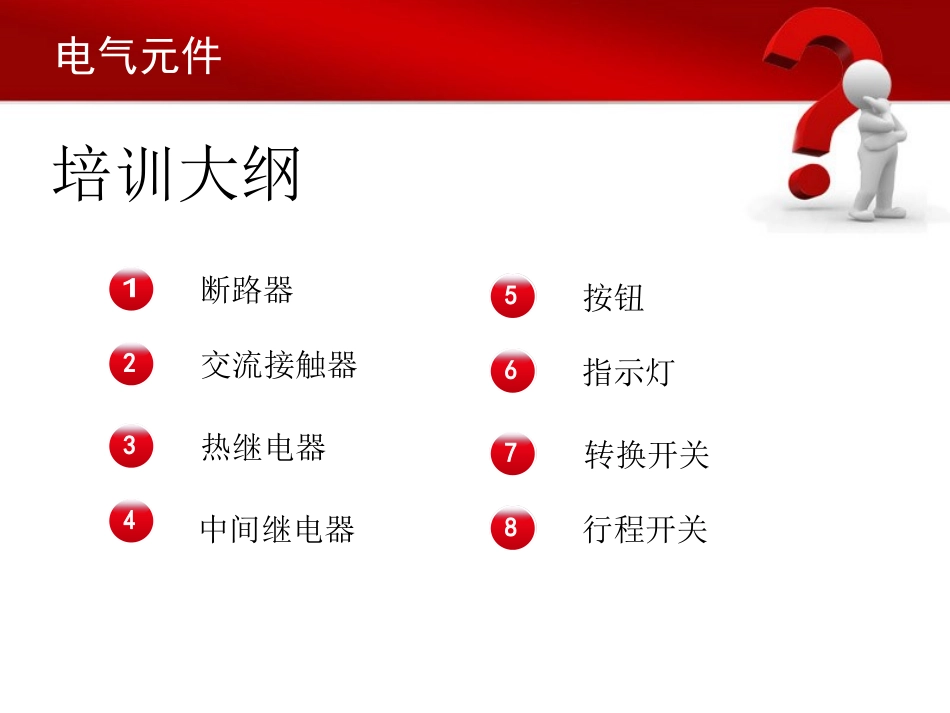

电气元件主讲：张韶敏电气元件本节课我们主要讲解电气控制回路中常用的一些电气元件，通过了解它们在回路中的作用，元件结构，工作原理来掌握它们平时运行的情况；电气元件培训大纲断路器交流接触器中间继电器热继电器按钮指示灯转换开关行程开关电气元件•常用电气元件电气元件—断路器1、断路器1.1断路器图片：电气元件—断路器1.2断路器的作用：低压断路器又叫自动空气开关，既有手动开关作用，又能自动进行失压、欠压过载和短路保护的电器。可用来分配电能，不频繁地启动异步电机，对电源线路及电动机等实行保护，当它们发生严重的过载或短路及欠电压等故障时能自动切断电路。电气元件—断路器1.3断路器的原理:5－过电流脱扣器6－过载脱扣器7－失压脱扣器8－分励脱扣器电气元件—断路器1.4断路器符号和型号：1)文字符号：QF2)图形符号：QFQF单极三极电气元件—断路器3）型号：主要有DZ15、DZ20、DZ47系列DZ47-60电气元件—交流接触器2、交流接触器2.1交流接触器的图片：电气元件—交流接触器交流接触器图片电气元件—交流接触器交流接触器图片电气元件—交流接触器交流接触器图片电气元件—交流接触器2.2交流接触器的结构和工作原理:1）基本结构：电磁机构：由线圈、动铁心（衔铁）和静铁心组成触头系统：由主触头和辅助触头组成。主触头用于通断主电路，辅助触头用于控制电路中。电气元件—交流接触器•交流接触器工作过程演示电气元件—交流接触器2）文字符号：KM3）图形符号：线圈辅助常闭触头辅助常开触头主触头电气元件—交流接触器4）交流接触器主要型号是CJ**，具体型号意义如下：型号频率辅助触头额定电流线圈电压主触头额定电流额定电压可控制电动机功率CJ20-1050Hz5A～36、127、220、38010380/2204/2.2KWCJ20-1616380/2207.5/4.5KWCJ20-100100380/22050/58KW电气元件—热继电器3、热继电器3.1热继电器图片：电气元件—热继电器3.2热继电器的结构和工作原理：热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。1）基本结构及工作原理电气元件—热继电器带断相保护的热继电器的工作原理：断电正常运行过载单相断电电气元件—热继电器2）文字符号：FR3）图形符号：热元件常闭触头常开触头电气元件—热继电器4）主要型号及技术参数常用的热继电器有：JR0、JR2、JR9、JR10、JR15、JR16、JR20、JR36等几个系列。型号额定电流热元件规格额定电流电流调节范围JR36-20/3200.350.25~0.350.50.32~0.51.61.0~1.65.03.2~5.011.06.8~112214~22电气元件—热继电器3.3热继电器的工作过程演示：电气元件—中间继电器4、中间继电器4.1中间继电器图片电气元件—中间继电器4.2中间继电器的结构和工作原理中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大触头容量）的继电器。其实质是电压继电器，但它的触头数量较多（可达8对），触头容量较大（5～10A）、动作灵敏。1）文字符号：KA2）图形符号：吸引线圈常闭触头常开触头电气元件—中间继电器3）用途当其它电器的触头对数不够用时，可借助中间电器来扩展它们的触头数量。也可以实现触点通电容量的扩展。AC220VAC220VAC220VDC24VAC220VDC24VDC24V小型中间继电器电气元件—按钮5、按钮5.1按钮的图片电气元件—按钮按钮的图片电气元件—按钮按钮的图片电气元件—按钮5.2按钮的结构及工作原理：1）基本结构及工作原理：2）文字符号：SB3）图形符号：1324576常开按钮常闭按钮复合按钮SBSBSB电气元件—按钮4）按钮的使用：（1）选择时应根据所需的触头数、使用的场所及颜色来确定。常用的LA18,LA19,LA20系列按钮开关，适用AC500V,DC440V,额定电流5A，控制功率为AC300W,DC70W的控制回路中。（2）按钮颜色要求：①“停止”和“急停”按钮必须是红色。当按下红色按钮时，必须使设备停止工作或断电。②“起动”按钮的颜色是绿色。③“起动”与“停止”交替动作的按钮必须是黑色、白色或灰色，不得用红色和绿色。电气元件—按钮④“点动”按钮必须是黑色。⑤“复位”(如保护继电器的复位按钮)必须是蓝色。当复位按钮还有停止的作用时，则必须是红色。按钮的使用动画演示电气元件—指示灯6、指示灯6.1指示...
